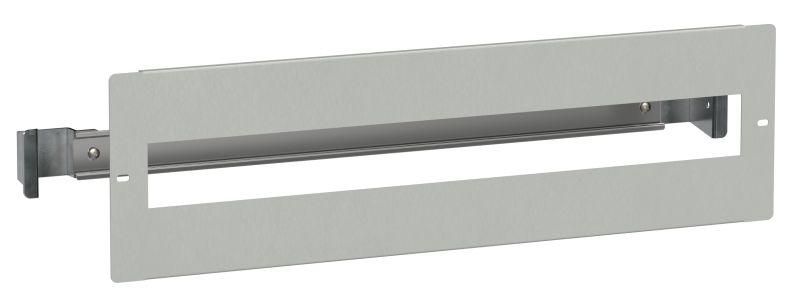

Панель ЛМА 600 (1х27) H=150 с DIN-рейкой TITAN IEK TI-00D-PM-060

Панель ЛМА 600мм (1х27) H=150мм с DIN-рейкой от IEK предназначена для компактной установки коммутационного оборудования внутри распределительных щитов. Артикул ti-00d-pm-060 относится к серии TITAN и обеспечивает механическую защиту токоведущих элементов при монтаже на вертикальные стойки.

Назначение и область применения

Панель ЛМА 600мм (1х27) H=150мм с DIN-рейкой используется для сборки силовых и управляющих щитов в промышленных условиях. Она служит основой для крепления автоматических выключателей, контакторов, реле и других устройств на DIN-рейке. Применяется там, где требуется надёжная фиксация оборудования и защита от случайного прикосновения к токоведущим частям - например, в цехах, на насосных станциях, в системах автоматизации.

Технические характеристики

• Размеры: 600 мм (длина) × 150 мм (высота)
• Формат: односторонняя, одна рейка (1×27)
• Материал: сталь с покрытием
• Цвет: 7035 RAL (серый металлик)
• Наличие DIN-рейки: да, тип 35 мм
• Защита от прикосновений: обеспечивается за счёт глубины корпуса и расположения оборудования

Совместимость и монтаж

Панель ЛМА 600мм (1х27) H=150мм с DIN-рейкой совместима со всеми стандартными DIN-рейками типа TS35. Крепление осуществляется через предварительно подготовленные отверстия на боковых стенках - для установки на вертикальные стойки серии ЛГ/ЛМА. Монтаж выполняется с помощью болтов M4 или самонарезающих винтов. Глубина 150 мм позволяет размещать устройства до 8 модулей шириной каждый без перегрузки пространства.

Безопасность и стандарты

Панель соответствует требованиям безопасности по защите от прямого прикосновения к токоведущим частям. Произведена из стали с антикоррозийным покрытием, что повышает долговечность в условиях повышенной влажности и запылённости. Соответствие международным нормам IEC 61439 не указано явно - рекомендуется проверить сертификаты производителя для проектов, требующих обязательного подтверждения соответствия.

Преимущества

• Универсальная форма: подходит для большинства типовых щитов
• Жесткая стальная конструкция снижает риск деформации при нагрузке
• Цвет 7035 RAL обеспечивает единый внешний вид при использовании нескольких панелей
• DIN-рейка уже установленная - экономит время монтажа

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита IP
• Подходит только для вертикального монтажа на стойки; не является самостоятельным шкафом
• Ограниченная высота (150 мм): не подходит для крупных устройств выше 8 модулей
• Не имеет встроенной вентиляции - для тепловыделяющего оборудования требуется дополнительное охлаждение

Примеры использования

• Щит управления насосной станцией с реле давления и автоматическими выключателями
• Распределительный щит на конвейере с контактными группами и термореле
• Шкаф автоматики в цехе с PLC и блоками питания
• Запасной модуль для ремонта или замены в существующих щитах серии ЛГ/ЛМА

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на стойке совпадали с отверстиями на панели - допуск +-1 мм
• Для удобства обслуживания оставляйте зазор 10–15 мм между панелью и задней стенкой шкафа
• Если планируете использовать много проводов - используйте кабельные каналы, так как панель не предусматривает внутренние маршруты
• Артикул ti-00d-pm-060 можно заказывать в комплекте с аналогичными панелями для унификации всей системы
• Панель ЛМА 600мм (1х27) H=150мм с DIN-рейкой от IEK хорошо сочетается с другими изделиями серии TITAN - это упрощает закупку и сервис
