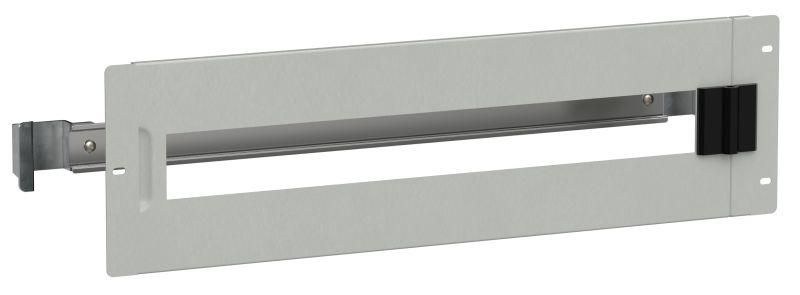

Панель ЛМА поворотная 300 (1х7) H=150 с DIN-рейкой TITAN IEK TI-00D-PMR-030

Панель ЛМА поворотная 300мм (1х7) H=150мм с DIN-рейкой, 245x150x24мм серый от IEK предназначена для компактного монтажа аппаратуры управления и автоматики на вертикальных стойках. Благодаря возможности поворота и наличию DIN-рейки, эта панель удобна для обслуживания и позволяет организовать чёткую проводку внутри щита.

Назначение и область применения

Панель ЛМА поворотная используется для установки коммутационной аппаратуры, реле, автоматических выключателей и других устройств на DIN-рейку. Она защищает токоведущие части от случайного прикосновения и применяется в распределительных щитах на объектах промышленной автоматизации, энергетике и ЖКХ. Подходит для монтажа на вертикальные стойки серии ЛГ/ЛМА.

Технические характеристики

• Размеры: 245×150×24 мм
• Ширина поворотной части: 300 мм
• Высота: 150 мм
• Материал корпуса: сталь
• Цвет: серый
• Количество мест на DIN-рейке: 1 ряд × 7 модулей
• Тип крепления: поворотный механизм для доступа с фронта

Совместимость и монтаж

Панель ЛМА поворотная совместима со стойками серии ЛГ и ЛМА. Крепится болтовым соединением через предварительно подготовленные отверстия. Для монтажа необходимо учитывать посадочную высоту 150 мм и глубину 24 мм - они определяют зазор между панелью и задней стенкой шкафа. Поворотный механизм обеспечивает доступ ко всем элементам на DIN-рейке без демонтажа всей конструкции. Установка возможна как в горизонтальной, так и в вертикальной плоскости, но требует жесткой фиксации стоек.

Преимущества

• Поворотный дизайн упрощает диагностику и замену оборудования - все устройства легко доступны без отключения всего щита.
• Стальная конструкция обеспечивает механическую прочность и долговечность в условиях вибраций и перегрузок.
• DIN-рейка стандартизирована - позволяет использовать любые типовые модульные устройства (AV, контакторы, термореле и т.д.).
• Закрытая форма снижает риск попадания сторонних предметов внутрь и защищает от случайного прикосновения.

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита по IP, не рассчитана на воздействие осадков, пыли или температурных колебаний вне помещения.
• Максимальная нагрузка на DIN-рейку ограничена массой установленных устройств; не рекомендуется монтировать тяжелые преобразователи частоты без дополнительной поддержки.
• Не подходит для систем с повышенными требованиями к взрывозащите или химической стойкости.

Примеры использования

• Щиты управления насосными станциями
• Автоматические панели конвейерных линий
• Распределительные щиты в цехах с малой степенью запыленности
• Управление освещением и вентиляцией в административных зданиях

Практические советы

• Перед монтажом проверьте соответствие габаритов панели свободному пространству в шкафу - особенно по глубине (24 мм) и высоте (150 мм).
• При использовании нескольких панелей ЛМА на одной стойке соблюдайте равномерное распределение веса, чтобы избежать деформации креплений.
• Для удобства обслуживания используйте панель с поворотным механизмом там, где требуется частый доступ к аппаратуре - например, в ремонтных зонах.
• Панель ЛМА поворотная от IEK (артикул ti-00d-pmr-030) совместима с другими изделиями серии TITAN - можно унифицировать комплектацию щитов.
