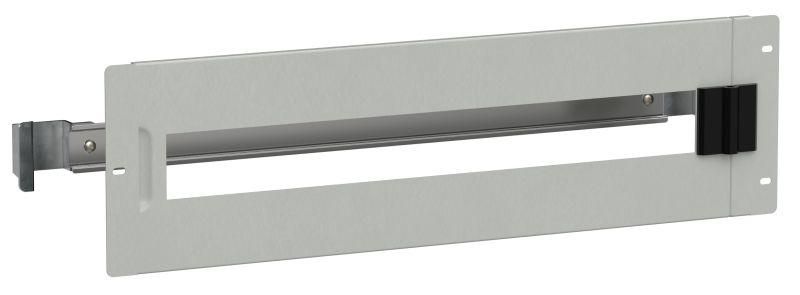

Панель ЛМА поворотная 500 (1х18) H=150 с DIN-рейкой TITAN IEK TI-00D-PMR-050

Панель ЛМА поворотная 500 (1х18) H=150мм с DIN-рейкой, 445x150x24 серая от IEK предназначена для компактного монтажа электрооборудования в распределительных щитах, обеспечивая доступ к устройствам при необходимости обслуживания. Артикул ti-00d-pmr-050 относится к серии TITAN и совместима с другими элементами линейки ЛМА.

Назначение и область применения

Панель ЛМА поворотная используется для установки автоматических выключателей, контакторов, реле и других модульных устройств на DIN-рейке. Её поворотный механизм позволяет отклонить корпус на угол до 90°, что упрощает доступ к зажимам и коммутационным точкам при монтаже и диагностике. Применяется в промышленных щитах, на станках, конвейерах, в системах управления и автоматизации, где требуется быстрый доступ к оборудованию без демонтажа всей панели.

Технические характеристики

• Размеры: 445×150×24 мм - ширина, высота, толщина стенки
• Высота DIN-рейки: 150 мм - рассчитана на установку до 18 модульных единиц (18×17,5 мм)
• Материал: сталь с покрытием цвета 7035 (серый)
• Защита от прямого прикосновения: да - внутренние токоведущие части изолированы корпусом
• Фиксация: поворотный механизм с фиксацией в двух положениях - закрыто и открыто

Совместимость и монтаж

Панель ЛМА поворотная 500 совместима со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепление осуществляется через два отверстия на задней поверхности - для установки на вертикальную стойку панели ЛГ/ЛМА. Для монтажа используйте болты M4 или самонарезающие винты. Перед установкой проверьте соответствие посадочного отверстия на стойке габаритам панели. Не рекомендуется использовать с тяжелыми устройствами массой более 10 кг на одной рейке - возможен перегруз механизма поворота.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р МЭК 62208 и обеспечивает защиту от прямого прикосновения к токоведущим частям (степень защиты IP20). Корпус выполнен из стали, что исключает риск возгорания при нормальных условиях эксплуатации. Напряжение работы - до 1000 В переменного тока, частота 50–60 Гц.

Преимущества

• Удобство сервиса - поворотный механизм снижает время обслуживания на 30–50%
• Жесткая конструкция - стальной корпус сохраняет форму даже при нагрузке на рейку
• Стандартная окраска - цвет 7035 совпадает с большинством промышленных щитов, не требует доработки внешнего вида
• Совместимость с серией TITAN - легко интегрируется в существующие системы IEK

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли выше IP20
• Запрещено применять в средах с агрессивными химическими веществами - сталь не защищена от коррозии
• Не подходит для установки в помещениях с постоянной вибрацией свыше 1g - возможна потеря фиксации поворотного механизма
• Максимальная нагрузка на DIN-рейку - 10 кг; превышение может вызвать деформацию кронштейнов

Примеры использования

• Щит управления насосной станцией - удобный доступ к тепловым реле и контакторам
• Автоматизированный участок конвейера - быстрая замена предохранителей и PLC-модулей
• Распределительный щит цеха - компактное размещение 18 модулей с возможностью осмотра без отключения всего щита

Практические советы

• Перед монтажом проверьте, чтобы все устройства на DIN-рейке были надежно зафиксированы - вибрация при повороте может ослабить крепления
• При использовании в многомодульных системах распределяйте тяжелые элементы (например, частотники) равномерно по длине рейки
• Для долговечности поворотного механизма периодически смазывайте шарниры силиконовой смазкой (раз в 6–12 месяцев)
• Артикул ti-00d-pmr-050 можно заказывать в комплекте с аналогичными панелями ЛМА - это гарантирует единый стиль и совместимость креплений
