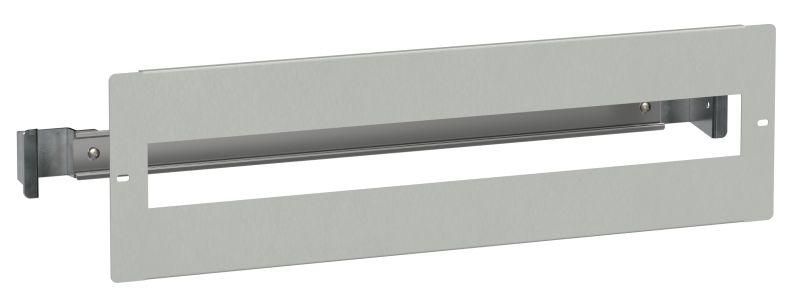

Панель ЛМА 800 (1х38) H=150 с DIN-рейкой TITAN IEK TI-00D-PM-080

Панель ЛМА 800мм (1х38) H=150мм с DIN-рейкой от IEK предназначена для компактного монтажа электрооборудования внутри распределительных щитов. Благодаря прочной стальной конструкции и встроенной DIN-рейке, эта панель обеспечивает надёжную фиксацию автоматических выключателей, реле и других устройств. Артикул ti-00d-pm-080 соответствует серии TITAN и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Панель ЛМА 800мм (1х38) H=150мм с DIN-рейкой используется для сборки силовых и управляющих щитов. Она защищает токоведущие части от случайного прикосновения и служит основой для крепления оборудования на DIN-рейке. Применяется в системах автоматизации, на производстве, в жилых и офисных зданиях. Подходит для установки на вертикальные стойки панелей ЛГ и ЛМА.

Технические характеристики

• Размеры: 800 мм (ширина) × 150 мм (высота)
• Формат: односторонняя, одна группа (1×38)
• Материал: сталь с серым покрытием
• Тип крепления: DIN-рейка типа TS35/7,5 (стандартная)
• Установка: на вертикальные стойки панелей ЛГ/ЛМА

Совместимость и монтаж

Панель ЛМА совместима со всеми типовыми стойками серии ЛГ и ЛМА. Для монтажа требуется предварительно закрепить стойки на стене или раме, после чего панель просто навешивается на них. DIN-рейка уже установленная - достаточно вставить устройства в рейку до характерного щелчка. Максимальная нагрузка на рейку - до 40 кг равномерно распределённой массы. Не рекомендуется использовать для горизонтального монтажа или в условиях постоянной вибрации без дополнительной фиксации.

Безопасность и стандарты

Панель ЛМА 800мм (1х38) H=150мм с DIN-рейкой выполнена в соответствии с требованиями безопасности ГОСТ Р 50030.2 и IEC 61439. Обеспечивает защиту от прямого прикосновения к токоведущим элементам. Серия TITAN прошла испытания на механическую прочность и коррозийную стойкость.

Преимущества

• Высокая жесткость стальной конструкции снижает риск деформации при нагрузках
• Серое покрытие устойчиво к царапинам и легко моется
• DIN-рейка интегрирована в панель - не требует дополнительной установки
• Оптимальный размер для компактных щитов с ограниченным пространством

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP
• Не рассчитана на высокие температуры выше +55 C
• Не подходит для монтажа в помещениях с агрессивными химическими средами
• Не имеет встроенного заземления - необходимо провести отдельный контур

Примеры использования

• Щит управления насосной станцией
• Распределительный шкаф на конвейере
• Автоматический щит освещения в торговом центре
• Шкаф резервного питания (АВР) в офисном здании

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стойках совпадают с крепёжными планками панели ЛМА
• При использовании тяжёлых аппаратов (например, частотных преобразователей) дополнительно закрепите их к корпусу щита
• Длина DIN-рейки позволяет разместить до 38 модульных единиц - планируйте расположение устройств заранее
• Для удобства обслуживания оставляйте свободное пространство перед панелью - минимум 600 мм
• Артикул ti-00d-pm-080 - точный идентификатор для заказа запасных частей или аналогичных решений в будущем
