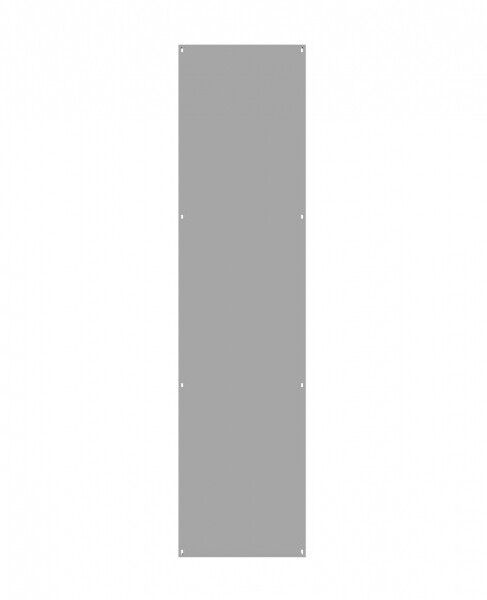

Панель монтажная (1600х510х2,5) к ВРУ Unit(1800х600хГ) EKF PROxima | mb15-16-51s

Панель монтажная 1600х510х2,5 для ВРУ Unit (1800х600хГ) и ЩО 70 от EKF в серии PROxima предназначена для установки коммутационного оборудования внутри вводно-распределительных устройств. Эта панель обеспечивает надежную фиксацию аппаратов защиты, автоматических выключателей и других компонентов в щитах стандартизированной габаритной формы.

Назначение и область применения

Панель монтажная используется для сборки электрощитов типов ВРУ и ЩО 70. Она служит основой для крепления модульных устройств: автоматических выключателей, УЗО, контакторов, счетчиков и другого оборудования. Подходит для вводных, распределительных и вводно-распределительных щитов, где требуется организовать компактное и упорядоченное расположение элементов. Применяется в жилых домах, офисах, промышленных объектах и на объектах инфраструктуры.

Технические характеристики

• Размеры: 1600×510×2,5 мм - высота, ширина, толщина материала;
• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость;
• Толщина металла: 2,5 мм - обеспечивает достаточную жесткость для нагрузок при монтаже;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции;
• Совместима со стандартными рамками ВРУ Unit (1800×600×Г) и ЩО 70 - позволяет использовать в существующих проектах без переделок.

Совместимость и монтаж

Панель монтажная 1600х510х2,5 для ВРУ Unit (1800х600хГ) и ЩО 70 рассчитана на установку внутрь корпусов указанных серий. Крепление осуществляется через предварительно выполненные отверстия или сварку - в зависимости от конструкции щита. Для удобства монтажа предусмотрены стандартные шаги крепления под DIN-рейки. Перед установкой проверьте соответствие габаритов панели внутреннему объему корпуса. Не используйте панель как самостоятельный корпус - она требует внешней оболочки.

Преимущества

• Оцинкованное покрытие защищает от ржавчины даже в условиях повышенной влажности;
• Высокая жесткость (2,5 мм) исключает деформацию при установке тяжелого оборудования;
• Стандартные размеры позволяют заменить аналогичные панели без изменения проекта;
• Поддерживается гарантией до 5 лет - снижает риск преждевременной выхода из строя.

Ограничения применения

• Не предназначена для наружной установки - отсутствует степень защиты IP;
• Не является герметичным корпусом - требует наличия закрывающего кожуха;
• Не рекомендуется для использования в средах с агрессивными химическими веществами - цинк может подвергаться коррозии при длительном воздействии кислот или солей;
• Не подходит для щитов с другими габаритами - например, для ВРУ 1400×500 или ЩО 90.

Примеры использования

• Вводно-распределительное устройство в многоэтажном жилом доме - установка счетчика, главного автомата и групповых выключателей;
• Щит распределения электроэнергии на производственном участке - крепление контакторов, тепловых реле и сигнализации;
• Аварийный щит освещения - монтаж резервных автоматов и переключателей.

Практические советы

• Перед монтажом проверьте, что панель полностью помещается внутри корпуса - зазор между стенками должен составлять минимум 5–10 мм для проводки;
• Используйте антивибрационные прокладки при креплении тяжелых аппаратов - это продлит срок службы панели;
• При сварке панели в корпусе соблюдайте температурный режим - перегрев может повредить цинковый слой;
• Панель монтажная 1600х510х2,5 для ВРУ Unit (1800х600хГ) и ЩО 70 от EKF PROxima - оптимальный выбор для замены старых панелей без переустройства всего щита.
