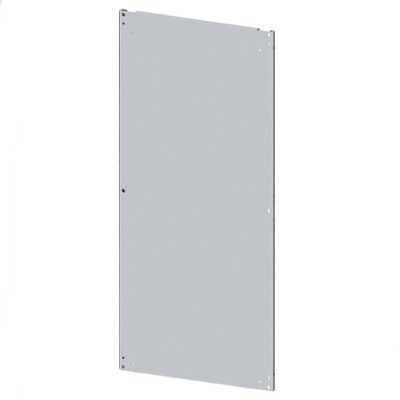

Монтажная плата для шкафов CAE/CQE 1400 x 800 мм - R5PCE1480 ДКС

Плата монтажная для шкафов DAE/CQE 1400 x 800 мм от DKC (ДКС), артикул r5pce1480, предназначена для фиксации тяжелого оборудования внутри шкафов серии RAM block. Изготовлена из оцинкованной стали, выдерживает нагрузку до 600 кг и совместима со шкафами высотой 1400 мм и шириной 800 мм.

Назначение и область применения

Плата монтажная для шкафов DAE/CQE 1400 x 800 мм используется для крепления устройств автоматизации, релейной защиты, контроллеров, преобразователей частоты и другого тяжелого оборудования внутри шкафов серии RAM block. Подходит для промышленных объектов: заводов, насосных станций, энергообъектов, где требуется устойчивая и безопасная фиксация компонентов.

Технические характеристики

• Размеры: 1283 мм (высота) × 686 мм (ширина)
• Толщина материала: 3 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: есть - для гибкой фиксации крепежа
• Номинальная нагрузка: 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата рассчитана исключительно на шкафы DAE и CQE с габаритами 1400×800 мм. Установка осуществляется на направляющие рамы шкафа с помощью болтов или заклепок через перфорированные отверстия. Перфорация позволяет регулировать положение оборудования вдоль всей поверхности платы. Для монтажа используйте крепеж M6–M8, соответствующий толщине платы (3 мм). Не применяйте самонарезающие винты - они не обеспечивают достаточной прочности при нагрузках выше 200 кг.

Безопасность и стандарты

Изготовлена в соответствии с ГОСТ 50827.3-2009 - нормативом для электрооборудования в промышленных шкафах. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Максимальная нагрузка 600 кг проверена испытаниями на деформацию и усталостную прочность.

Преимущества

• Увеличенная толщина (3 мм) против обычных 1,5–2 мм - снижает прогиб под тяжелым оборудованием
• Оцинкованное покрытие продлевает срок службы в сырых помещениях
• Перфорация обеспечивает свободу расположения креплений - можно менять схему монтажа без замены платы
• Совместима с сериями DAE и CQE - единый стандарт для крупных проектов

Ограничения применения

• Не подходит для шкафов других размеров - даже небольшое расхождение в высоте (например, 1500 мм) делает установку невозможной
• Не предназначен для вертикального монтажа - только горизонтальное крепление на основание шкафа
• Не рекомендуется использовать в зонах с постоянным контактом с химическими жидкостями - цинк может разрушаться при длительном воздействии кислот

Примеры использования

• Установка частотных преобразователей на промышленных конвейерах
• Фиксация PLC-контроллеров и модулей ввода/вывода в АСУ ТП
• Размещение силовых реле и тепловых реле в щитах релейной защиты
• Монтаж терморегуляторов и датчиков температуры в системах вентиляции

Практические советы

• Перед монтажом проверьте, что шкаф имеет правильные опорные профили - отклонение более чем +-5 мм требует доработки
• При установке тяжелого оборудования (более 400 кг) равномерно распределите вес по площади платы - не сосредотачивайте массу в одном углу
• При использовании в пыльных или влажных помещениях периодически осматривайте кромки платы - при появлении белого налета (коррозии цинка) протрите сухой тряпкой и нанесите антикоррозийный спрей
• Артикул r5pce1480 - единственный подходящий вариант для шкафов DAE/CQE 1400×800; другие модели плат не взаимозаменяемы
