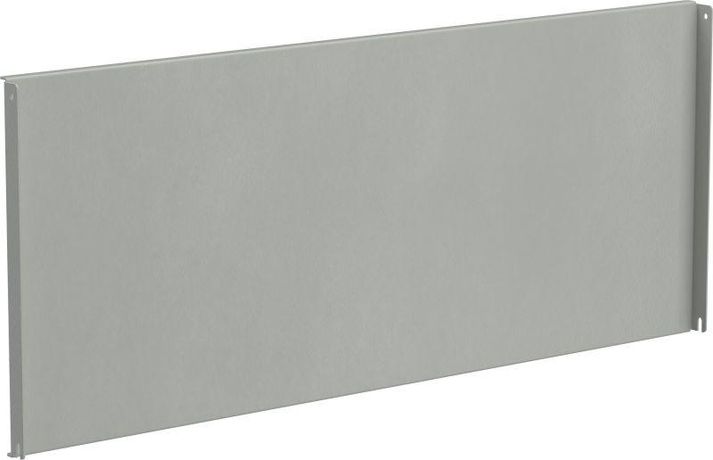

Панель монтажная FORMAT 225х800, оцинкованная сталь IEK YKM40D-FO-MP-0225-080

Панель монтажная 225х800 от IEK (ИЭК), артикул ykm40d-fo-mp-0225-080, предназначена для надёжного крепления тяжёлых компонентов внутри электрощитов и распределительных шкафов. Продукт из серии FORMAT обеспечивает жёсткую основу и позволяет организовать внутреннее секционирование оборудования.

Назначение и область применения

Панель монтажная 225х800 используется для фиксации тяжёлого электрооборудования - автоматических выключателей, контакторов, преобразователей частоты, силовых модулей - внутри металлических корпусов. Она создаёт прочную опорную плоскость, снижает нагрузку на стенки шкафа и позволяет равномерно распределить вес. Подходит для промышленных щитов, станций управления, систем АСУ ТП и других объектов, где требуется высокая механическая устойчивость.

Технические характеристики

• Размеры: 225 × 800 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель монтажная 225х800 совместима со всеми типами стандартных шкафов формата IEK SERIES FORMAT. Крепится к боковым стенкам корпуса с помощью самонарезающих винтов или заклёпок. Отверстия для крепления уже просверлены - достаточно выбрать подходящие точки. Учитывайте, что толщина стали достаточна для установки тяжёлых устройств, но не рассчитана на сверление новых отверстий большого диаметра без предварительного анализа нагрузки.

Преимущества

• Высокая жёсткость благодаря толщине стали - не деформируется под нагрузкой
• Цинковое покрытие повышает долговечность в агрессивных средах
• Формат 225×800 мм соответствует стандартным габаритам шкафов IEK - легко интегрируется
• Заменяет несколько отдельных кронштейнов, упрощает сборку и обслуживание

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в помещениях с постоянным воздействием кислот, щелочей или солевых растворов
• Максимальный вес установленного оборудования ограничен прочностью креплений шкафа - не перегружайте
• Не заменяет заземляющую шину; требует отдельного подключения к контуру заземления

Примеры использования

• Крепление частотных преобразователей в промышленном шкафе на конвейере
• Установка силовых модулей в распределительном пункте цеха
• Фиксация нескольких автоматических выключателей и реле в одном уровне щита
• Создание отдельной секции для тяжёлой аппаратуры в системе управления насосной станцией

Практические советы

• Перед монтажом проверьте, чтобы панель была ровной - искривление может вызвать проблемы с установкой оборудования
• Используйте антивибрационные прокладки между панелью и оборудованием при работе с чувствительными приборами
• При необходимости увеличения несущей способности - усильте крепление панели к корпусу дополнительными точками
• Панель монтажная 225х800 от IEK (ИЭК) - идеальный выбор для проектов, где важна надёжность и срок службы. Артикул ykm40d-fo-mp-0225-080 стоит выбирать при проектировании шкафов стандарта FORMAT
