Панель монтажная 250x265мм TITAN (комплект 2шт.) | YKV10-PM-250-265 IEK

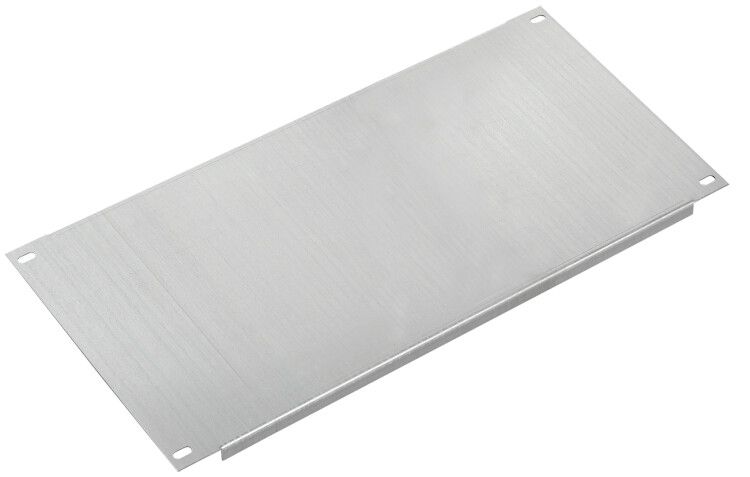

Панель монтажная 250x265 от IEK (ИЭК) - стальная базовая платформа для фиксации аппаратов защиты, автоматических выключателей и других компонентов внутри распределительных щитов серии TITAN. Артикул ykv10-pm-250-265 обеспечивает надёжную механическую опору в условиях длительной эксплуатации.

Назначение и область применения

Панель монтажная 250x265 предназначена для крепления внутренних элементов электрощитов: автоматических выключателей, УЗО, контакторов, реле и других устройств. Применяется в составе распределительных устройств (ВРУ) серии TITAN, где требуется жёсткая и устойчивая основа для сборки. Подходит для промышленных, коммерческих и бытовых объектов с нормальной средой эксплуатации.

Технические характеристики

• Габариты: 250×265 мм
• Материал: сталь - прочный, устойчивый к деформациям, подходит для тяжёлых нагрузок
• Цвет: серый - соответствует цветовой гамме серии TITAN
• Срок службы: 25 лет - рассчитана на долговременную работу без замены
• Тип изделия: аксессуар для ВРУ
• Модель: Панель монтажная

Совместимость и монтаж

Панель совместима со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку или напрямую через отверстия. Монтируется внутри корпуса ВРУ с помощью болтов или сварки. Отверстия для крепления уже выполнены - достаточно выбрать подходящий способ фиксации к стенкам шкафа. Для удобства сборки рекомендуется использовать крепёж с учётом толщины материала корпуса (обычно 1–2 мм).

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и стойкости к коррозии, предъявляемым к комплектующим для ВРУ. Хотя сама панель не имеет степени защиты IP, она используется исключительно внутри закрытых корпусов, что гарантирует безопасность от внешнего воздействия.

Преимущества

• Высокая жесткость стали предотвращает прогиб под весом тяжёлых аппаратов
• Стандартные размеры обеспечивают совместимость с большинством типовых щитов серии TITAN
• Не требует специальных инструментов для установки
• Долгий срок службы снижает затраты на обслуживание

Ограничения применения

• Не предназначен для наружного монтажа - не защищён от влаги, пыли и перепадов температур
• Не применяется в качестве несущего элемента для массивных силовых систем без дополнительной поддержки
• Подходит только для внутренней установки в закрытые металлические корпуса

Примеры использования

• Фиксация автоматических выключателей в ВРУ промышленного цеха
• Установка УЗО и реле в распределительном щите торгового центра
• Сборка контрольной панели на станке с использованием компонентов серии TITAN

Практические советы

• Перед монтажом проверьте, чтобы отверстия на панели совпадали с местами крепления в корпусе - при необходимости просверлите дополнительные
• При использовании тяжёлых аппаратов (например, частотных преобразователей) дополнительно укрепите панель к боковым стенкам шкафа
• Не используйте панель как изоляционный элемент - она сделана из проводящей стали, поэтому должна быть заземлена
• Для удобства планирования расположения оборудования начертите схему размещения до крепления панели
