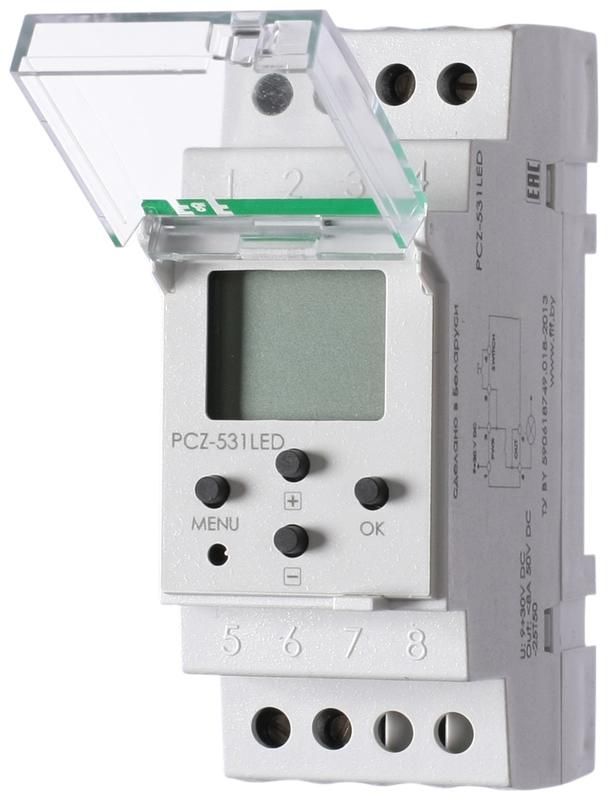

Реле времени PCZ-531LED 8А 9-30В DC IP20 2мод. 1 канал программирован. изменения уровня яркости ламп накаливания или LED лент с недельный цикл установка на DIN-рейку F&F EA02.002.016 Евроавтоматика

Реле времени программируемое циклическое PCZ-531LED от Евроавтоматика предназначено для точного управления яркостью светодиодных лент и низковольтных ламп накаливания по заданному расписанию. Устройство монтируется на DIN-рейку, подключается к сети 9–30 В постоянного тока и обеспечивает плавную регулировку освещения в течение недели - идеально для интерьерного, коммерческого и промышленного освещения.

Назначение и область применения

Реле времени программируемое циклическое PCZ-531LED управляет уровнем яркости осветительных устройств - светодиодных лент, диммируемых ламп 12–24 В постоянного тока. Подходит для создания эффектов “заката” и “рассвета”, автоматизации ночного освещения, регулировки интенсивности света в торговых залах, офисах, жилых помещениях и на объектах общественного назначения.

Технические характеристики

• Тип питания: постоянный ток (DC), 9–30 В
• Максимальный ток нагрузки: 6 А (при 30 В DC)
• Количество каналов: 1
• Диапазон выдержек времени: от 1 минуты до 7 суток
• Объём памяти: до 480 независимых шагов программы
• Тип монтажа: на DIN-рейку (2 модуля)
• Защита корпуса: IP20 - против попадания крупных частиц, не защищён от воды
• Рабочий температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Индикация: ЖК-дисплей
• Подключение: винтовые клеммы
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени программируемое циклическое PCZ-531LED совместимо с любыми диммирующими драйверами для LED-лент и ламп 12–24 В DC, работающими по принципу аналогового управления (0–10 В). Для подключения используйте винтовые клеммы: питание - на входные контакты, нагрузка - на выходные. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Обязательно соблюдайте полярность при подключении постоянного тока. Нагрузка не должна превышать 6 А - даже при заявленных 10 А в характеристиках, реальный предел - 6 А, чтобы избежать перегрева.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.018-2013. Защита IP20 исключает использование в условиях повышенной влажности, пыли или открытых площадках. Не применяйте в местах с риском брызг, конденсата или воздействия агрессивных сред. Климатическое исполнение УХЛ4 допускает работу в неотапливаемых помещениях при условии отсутствия замерзания компонентов.

Преимущества

• Гибкая программа: можно задать расписание по дням недели - будние, выходные, ежедневно
• Плавная регулировка яркости от 0% до 100% - создаёт комфортные переходы между состояниями освещения
• Эффект “заката/рассвета”: автоматическое увеличение/уменьшение яркости в заданные интервалы
• Управление через внешнюю кнопку: есть специальный вход для дистанционного включения/выключения без фиксации
• Три режима работы: автоматический, полуавтоматический, ручной - удобно для тестирования и обслуживания
• Чёткий ЖК-дисплей: позволяет легко просматривать текущую программу и настраивать параметры

Ограничения применения

• Не работает с сетевыми лампами 220 В - только с низковольтными системами 12–24 В DC
• Максимальный ток нагрузки - 6 А, а не 10 А; превышение вызывает перегрев и отказ
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Не поддерживает протоколы DMX, DALI, Zigbee - только аналоговый сигнал 0–10 В
• Не имеет внутренних переключающих контактов - требует внешнего драйвера для управления светом

Примеры использования

• Кофейня: вечером - снижение яркости до 30%, утро - плавный набор до 100%
• Магазин одежды: днём - 100% яркость, после закрытия - 15% для экономии энергии
• Жилая спальня: рассвет - постепенный подъём света с 5:00 до 6:30, закат - затухание с 22:00 до 23:00
• Производственный участок: автономное включение подсветки только в рабочие часы (Пн–Пт, 8:00–18:00)

Практические советы

• Перед первым запуском проверьте напряжение питания - ниже 9 В реле не включится, выше 30 В - возможен выход из строя
• Для надёжной работы подключайте нагрузку через качественный драйвер с поддержкой аналогового димминга
• Не забудьте сохранить программу после настройки - данные теряются при отключении питания без сохранения
• При использовании в холодных помещениях (ближе к –25 C) давайте устройству прогреться перед активацией
• Если нужен более мощный контроль - выбирайте другое реле, так как PCZ-531LED не предназначен для нагрузок выше 6 А
• Для быстрого доступа к функциям используйте ручной режим - он позволяет вручную менять яркость без изменения программы
