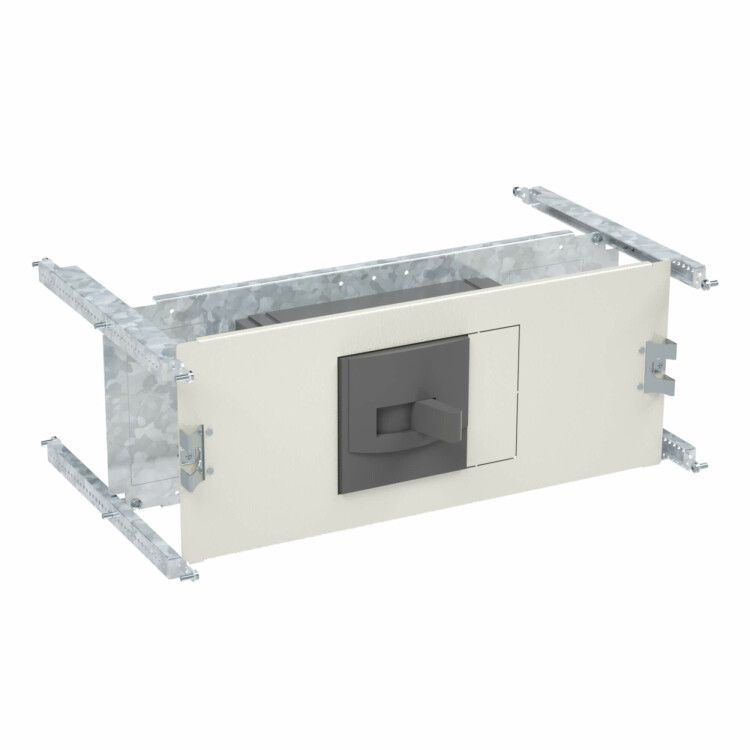

Комплект базовый для горизонтальной установки АВ ABB T4 320А втыч. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61314 ДКС

Комплект для горизонтальной установки автоматического выключателя ABB T4 (320A, втычной), без секционирования, ширина 600мм, внутренняя панель DKC, серия DKC(P) предназначен для фиксации и правильного расположения трёхполюсного автомата ABB T4 в распределительном щите шириной 600 мм. Комплект обеспечивает надёжную механическую поддержку и удобный доступ к контакта́м при обслуживании. Артикул r5pkib2h61314 соответствует серии DKC(P) и совместим с продукцией ABB.

Назначение и область применения

Этот комплект используется для горизонтального монтажа автоматических выключателей ABB T4 с током 320 А и втычным соединением. Он позволяет закрепить аппарат внутри шкафа так, чтобы он находился на уровне удобного обслуживания, без необходимости изменения положения самого выключателя. Подходит для установки в силовые щиты промышленных объектов, где требуется частая замена или проверка аппарата — например, на участках с переменными нагрузками: насосные станции, конвейеры, системы вентиляции.

Технические характеристики

• Тип изделия: комплект крепления
• Поддерживаемый выключатель: ABB T4, 320 А, втычной тип, 3 полюса
• Ширина комплекта: 600 мм
• Высота блока: 150 мм
• Материал корпуса: сталь
• Цвет: светло-серый
• Интегрированная панель: DKC (внутренняя лицевая панель)
• Серия: DKC(P)

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями ABB T4 втычного исполнения, имеющими ток 320 А и три полюса. Установка выполняется путём фиксации комплекта на направляющих шкафа, после чего выключатель вставляется в защёлки на передней панели DKC. Монтаж требует точного соблюдения габаритов: ширина шкафа должна быть 600 мм, высота свободного пространства — минимум 150 мм. Направляющие должны быть стандартизированы под DIN-монтаж. Крепление не предусматривает болтовые соединения — всё происходит через защёлки и упоры.

Преимущества

• Удобство сервиса: выключатель легко извлекается и вставляется без демонтажа всего щита
• Защита контактов: внутренняя панель DKC предотвращает случайное прикосновение к токоведущим частям при открытых дверях
• Жесткая фиксация: стальная конструкция снижает риск вибраций и перекосов при длительной работе
• Совместимость с сериями DKC(P): гарантирует соответствие требованиям ABB и стандартам сборки

Ограничения применения

• Не подходит для вертикальной установки — только горизонтальное положение
• Не предназначены для выключателей других серий (например, SACE, Masterpact, Compact)
• Не содержит функции секционирования — нельзя использовать там, где нужна возможность отключения части цепи без снятия питания
• Работает только с выключателями ABB T4 320А; другие токи (160А, 250А, 400А) не поддерживаются

Примеры использования

• Щит управления технологическим оборудованием на пищевом заводе
• Распределительный пункт на линии конвейера с частотным регулированием
• Центральный щит насосной станции с автономным управлением
• Зона резервного питания в системах бесперебойного энергоснабжения

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для полного вхождения выключателя ABB T4 — особенно важно при наличии дополнительных модулей (блокировки, сигнализации)
• Не используйте комплект в условиях повышенной влажности без внешнего IP-защитного кожуха — материал сталь не имеет антикоррозийного покрытия
• При замене выключателя всегда отключайте питание и убедитесь, что контактные планки освобождены до извлечения устройства
• Для многократного обслуживания рекомендуется пометить место установки на панели — это ускоряет последующие работы
