Комплект базовый для горизонтальной установки АВ ABB T4 320А втыч.+мот. прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61414 ДКС

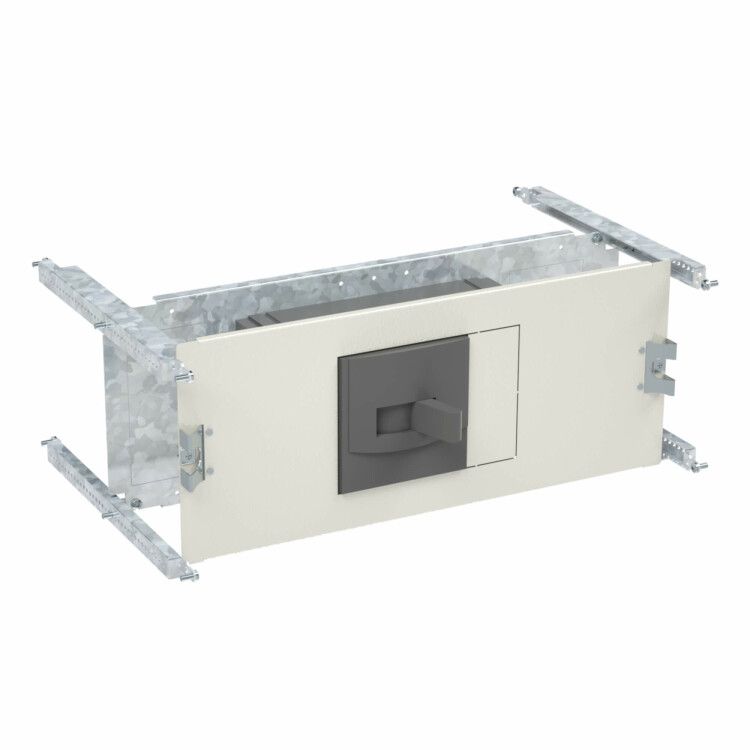

Комплект базовый для горизонтальной установки автоматического выключателя ABB T4 (320A, втычной + моторный привод) предназначен для фиксации и подключения трёхполюсного автомата ABB T4 в шкафах шириной 600 мм. Комплект включает внутреннюю панель DKC и обеспечивает надёжную механическую и электрическую интеграцию устройства с моторным приводом. Артикул r5pkib2h61414 соответствует сериям RAM power и DKC.

Назначение и область применения

Этот комплект используется для горизонтального монтажа автоматических выключателей ABB T4 с втычными контактами и моторным приводом. Подходит для сборки распределительных щитов в промышленных системах управления, где требуется удалённое управление питанием и быстрая замена аппарата. Применяется на производствах, в центрах обработки данных, на транспорте и в энергообъектах, где важна безопасная изоляция и модульность оборудования.

Технические характеристики

• Рассчитан на автоматический выключатель ABB T4 номиналом 320 А
• Ширина комплекта: 600 мм
• Высота блока: 150 мм
• Число полюсов: 3
• Напряжение: до 150 В постоянного тока
• Исполнение: втычной контакт + моторный привод
• Материал корпуса: сталь, светло-серый цвет
• Тип панели: внутренняя DKC (для крепления внутри шкафа)
• Поддержка: секционирование / без секционирования (выбор при заказе)

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями ABB T4 втычного исполнения, имеющими моторный привод. Установка выполняется внутри шкафа шириной 600 мм. Монтировать можно только после предварительной подготовки места: необходимо обеспечить доступ к задним контактам и свободное пространство для работы моторного привода. Крепление осуществляется через болтовые соединения к раме шкафа - панель DKC не имеет собственного основания, она является лишь направляющей и опорной конструкцией.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-2 и DIN VDE 0660 Part 100. Конструкция гарантирует электроизолированное отделение активных частей от внешних поверхностей. Напряжение 150 В допускает применение в сетях постоянного тока малых мощностей, таких как системы управления, зарядные станции или слаботочные цепи. Для более высоких напряжений использование запрещено.

Преимущества

• Упрощает замену автомата ABB T4 без демонтажа всего шкафа - достаточно отсоединить втычные контакты
• Обеспечивает жесткую фиксацию, снижает риск вибраций и перекосов при работе моторного привода
• Стальная панель DKC устойчива к деформациям даже при длительной нагрузке
• Горизонтальное расположение позволяет экономить вертикальное пространство в шкафах
• Поддержка варианта “с секционированием” даёт возможность изолировать участок сети при обслуживании

Ограничения применения

• Не для вертикальной установки - только горизонтальный монтаж
• Запрещается использовать с другими типами автоматов (например, SACE, Masterpact, Siemens 3WL)
• Напряжение выше 150 В вызывает пробой изоляции - максимальное рабочее напряжение строго ограничено
• Не предназначены для открытого размещения вне закрытых шкафов - требуют защиты от пыли и влаги
• Не содержит проводники, клеммы или заземляющие перемычки - они должны быть установлены дополнительно

Примеры использования

• Щит управления насосной станцией с автономным приводом
• Линии питания конвейеров на пищевых предприятиях
• Аппараты управления сварочными комплексами с дистанционным отключением
• Системы бесперебойного питания (UPS) с контролируемым отводом нагрузки

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - панель DKC требует минимум 300 мм свободного пространства за собой
• При использовании функции секционирования убедитесь, что все соседние аппараты также поддерживают эту опцию
• Не затягивайте крепёж слишком сильно - сталь панели легко деформируется, особенно около мест крепления втычных контактов
• Для удобства сервиса рекомендовано помечать положение автомата и ориентацию втычных контактов перед первичной установкой
• Артикул r5pkib2h61414 всегда указывается в документации поставки - сохраните его для последующего заказа запчастей
