Перегородка межфазная PHS25-M8 для NM8N-1600 CHINT 263413

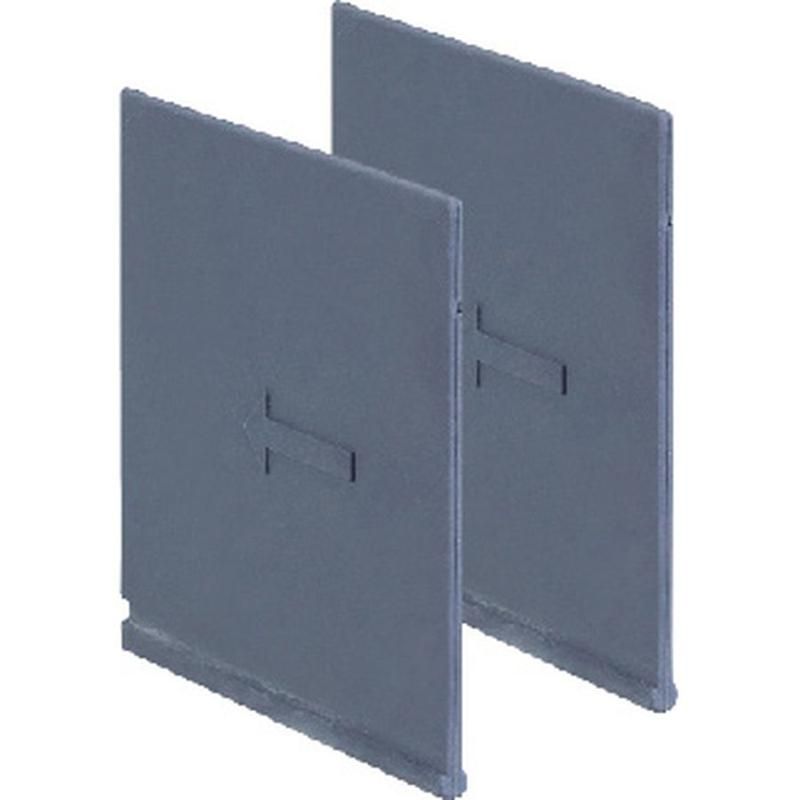

Межфазная перегородка PHS25-M8 для NM8N-1600 3P (R) от бренда CHINT предназначена для изоляции фаз внутри автоматического выключателя NM8N-1600 3P (R), повышая безопасность при обслуживании и предотвращая пробой между токоведущими частями.

Назначение и область применения

Межфазная перегородка PHS25-M8 используется исключительно с автоматическими выключателями серии NM8N-1600 3P (R). Её задача - физически отделить друг от друга три фазы внутренней коммутационной системы, чтобы исключить случайный электрический контакт между ними. Это особенно важно при ремонте, осмотре или замене компонентов, когда доступ к токоведущим частям открыт. Применяется в распределительных щитах промышленного типа, на станциях управления, в системах питания крупногабаритного оборудования.

Технические характеристики

• Тип: межфазная изолирующая перегородка
• Совместима с: автоматическим выключателем NM8N-1600 3P (R)
• Количество фаз: 3
• Материал: высокопрочная термореактивная пластмасса, устойчивая к дуговому воздействию
• Цвет: белый (стандартный для изоляционных элементов CHINT)
• Размеры: соответствуют габаритам корпуса NM8N-1600 3P (R)

Совместимость и монтаж

Перегородка PHS25-M8 устанавливается только в выключатель NM8N-1600 3P (R) после демонтажа верхней крышки и до сборки обратно. Она не совместима с другими моделями, даже из серии NM8N - например, с NM8N-1000 или 4P-версиями. Монтаж требует отключения питания и проверки отсутствия напряжения. Перегородка фиксируется защелками и не требует крепления болтами. После установки необходимо убедиться, что она плотно прилегает ко всем сторонам и не смещается при механическом воздействии.

Безопасность и стандарты

Изготовлена из материала, соответствующего требованиям IEC 60947-2 по устойчивости к электрической дуге и тепловому старению. Соответствует нормам безопасности для электроустановок до 1000 В переменного тока. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Увеличивает безопасность при работе с открытым оборудованием
• Предотвращает межфазные КЗ при попадании металлических предметов или инструментов
• Не требует специальных инструментов для установки
• Выдерживает многократные циклы сборки/разборки без деформации

Ограничения применения

• Не применяется с выключателями других серий - даже если они имеют аналогичную номинальную мощность
• Не предназначен для использования вне корпуса выключателя
• Не рекомендуется использовать в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал не рассчитан на такие условия
• Не заменяет основную изоляцию проводов или шин - является дополнительной мерой защиты

Примеры использования

• Промышленные щитовые помещения с группой автоматических выключателей NM8N-1600 3P (R)
• Линии питания насосных станций, конвейеров, прессов
• Объекты с повышенными требованиями к надёжности: пищевые производства, химические заводы, объекты ЖКХ

Практические советы

• Всегда используйте оригинальную перегородку PHS25-M8 - аналоги могут иметь отличные габариты и не обеспечивать нужную степень изоляции
• Проверьте перед установкой, что контакты выключателя находятся в положении “OFF” и отключены от сети
• После монтажа слегка потяните перегородку - она должна быть жестко закреплена, без люфта
• При замене выключателя - не забудьте переустановить перегородку в новый аппарат; её нельзя использовать повторно в другом устройстве
• Артикул 263413 - единственный идентификатор для заказа этой модели. Убедитесь, что вы выбираете именно PHS25-M8 для NM8N-1600 3P (R), а не другие варианты из серии NM8N Аксессуары
