Перегородка разделительная h=35мм (1500мм) | p3507 EKF

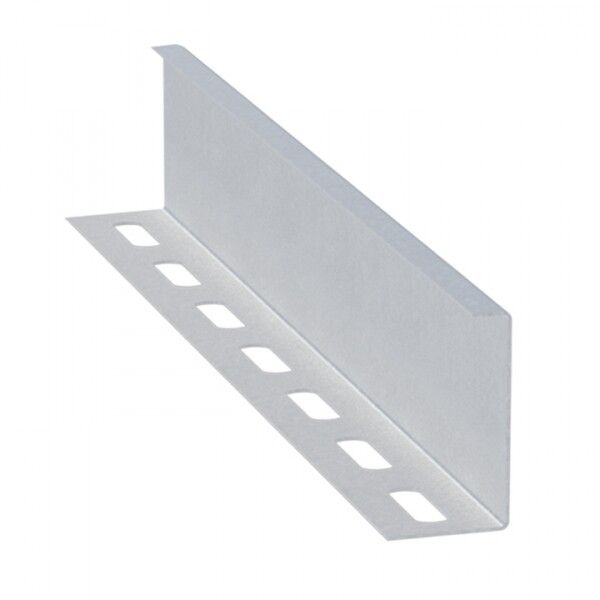

Перегородка разделительная h=35 мм (1500 мм) от EKF - стальная, оцинкованная деталь для разделения кабельных трасс внутри лотков системы EKF-Line. Подходит для промышленных и коммерческих объектов, где требуется физическое разделение силовых и слаботочных проводов.

Назначение и область применения

Перегородка разделительная h=35 мм (1500 мм) устанавливается внутрь кабельных лотков системы EKF-Line для разделения кабелей по функциональному назначению: например, силовые и слаботочные цепи, питание и управление, телекоммуникации и энергоснабжение. Предназначена для использования в помещениях с высокой плотностью кабельных трасс - серверных, распределительных пунктах, производственных цехах, офисных зданиях и жилых комплексах.

Технические характеристики

• Высота: 35 мм - обеспечивает достаточную изоляцию между соседними каналами;
• Длина: 1500 мм - соответствует стандартной длине лотков EKF-Line;
• Материал: сталь толщиной 0,8 мм - прочная, устойчивая к деформации;
• Покрытие: оцинковано по методу Сендзимира - равномерное антикоррозийное покрытие, долговечное даже в условиях повышенной влажности;
• Форма профиля: L-образный - удобна для установки вдоль стенок лотка;
• Монтажная перфорация: есть - позволяет закрепить перегородку саморезами или болтами;
• Цвет: серый - совпадает с цветовой гаммой всей системы EKF-Line;
• Гарантия: 36 месяцев - подтверждает надежность материалов и производства.

Совместимость и монтаж

Перегородка разделительная h=35 мм (1500 мм) совместима со всеми лотками серии EKF-Line - как с крытыми, так и с открытыми моделями. Установка выполняется вручную:

• Уложите перегородку внутрь лотка по всей длине;
• Загните боковые «крылышки» L-профиля вдоль стенок лотка до щелчка или плотного контакта;
• Зафиксируйте через предварительно просверленные отверстия винтами M4–M6 (не входят в комплект);
• Не требует специальных инструментов - достаточно шуруповёрта и сверла.

Поддерживается монтаж на горизонтальных, вертикальных и наклонных участках трассы. Перегородка сохраняет форму и положение даже при нагрузке на кабели.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в соответствии с ГОСТ Р 50571 и ПУЭ. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Совместимость с огнестойкими лотками EKF-Line позволяет использовать перегородку в системах с классом огнестойкости до EI 90.

Преимущества

• Увеличивает безопасность за счёт исключения контакта между силовыми и слаботочными кабелями;
• Обеспечивает соответствие нормам ПУЭ и СП 31-110;
• Легко монтируется без демонтажа существующих кабелей;
• Не требует замены всего лотка - можно добавить перегородку уже после сборки трассы;
• Антикоррозийное покрытие продлевает срок службы в агрессивных средах (цеха, подвалы, наружные короба).

Ограничения применения

• Не предназначен для использования вне лотков EKF-Line - несовместима с другими системами из-за точных геометрических параметров;
• Не рассчитана на механическую нагрузку сверх допустимой - нельзя использовать как несущий элемент;
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80 C - хотя материал огнестойкий, сама перегородка не является теплоизолятором.

Примеры использования

• Разделение питания (380 В) и управления (24 В) на автоматизированном участке завода;
• Чёткое отделение сетей Ethernet и силового кабеля в серверной комнате;
• Разделение кабелей видеонаблюдения и освещения в торговых центрах;
• Организация трасс в этажных щитовых с несколькими типами сигналов.

Практические советы

• Выбирайте перегородку только для лотков шириной, соответствующей проектному ассортименту EKF-Line - проверьте ширину лотка перед заказом;
• При использовании нескольких перегородок в одном лотке соблюдайте минимальный шаг между ними - не менее 300 мм для удобства прокладки кабелей;
• Для длинных трасс используйте несколько перегородок по 1500 мм - не пытайтесь резать изделие; это нарушает целостность покрытия и снижает защитные свойства;
• При монтаже в местах поворотов или переходов убедитесь, что перегородка не препятствует изгибу кабелей - радиус изгиба должен соответствовать нормам для типа провода.
