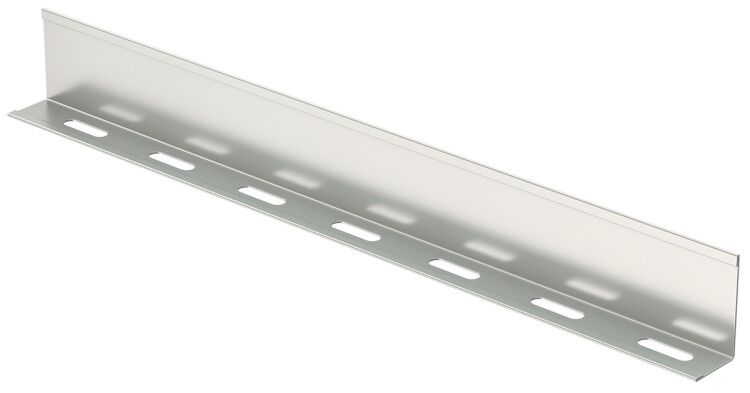

Перегородка разделительная h=35мм L2000 | CLM50D-RP-035-20 IEK

Перегородка разделительная h=35мм L2000 от IEK (ИЭК), артикул clm50d-rp-035-20, предназначена для внутреннего разделения металлических кабельных лотков на отдельные каналы - например, чтобы отделить силовые кабели от информационных, предотвращая электромагнитные наводки.

Назначение и область применения

Перегородка разделительная h=35мм L2000 используется внутри металлических кабельных лотков для физического разделения кабелей различного назначения: силовых, управляющих, сетевых или телекоммуникационных. Это необходимо для соблюдения требований ЭМС (электромагнитной совместимости) и правил безопасности при прокладке комбинированных трасс. Применяется в промышленных объектах, офисных зданиях, АСУ ТП, на заводах и в распределительных пунктах.

Технические характеристики

• Высота: 30 мм - обеспечивает достаточную барьерную высоту для предотвращения пересечения кабелей;
• Длина: 2000 мм - соответствует стандартным длинам лотков, позволяет монтировать без подрезки в большинстве случаев;
• Материал: сталь оцинкованная - защищена от коррозии покрытием цинка 10–20 мкм, полученным методом Сендзимира;
• Исполнение: L-профиль - жесткая форма с одним прямым углом, удобна для установки вдоль стенки лотка;
• Покрытие: оцинкованное - антикоррозийное, не требует дополнительной окраски;
• Цвет: серый - единый цветовой ряд с другими элементами системы IEK;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды;
• Монтажная перфорация: да - есть отверстия для крепления винтами к основанию лотка;
• Тип крепления: винтовой - надежное и проверенное соединение, допускает демонтаж.

Совместимость и монтаж

Перегородка разделительная h=35мм L2000 совместима с лотками серии IEK, имеющими стандартную ширину и шаг крепления. Устанавливается параллельно дну лотка с помощью саморезов через перфорацию. Для точного расположения рекомендуется использовать шаблон или линейку - перегородка должна быть выставлена строго вертикально, чтобы не деформировать кабели при прокладке. Количество перегородок в одном лотке зависит от числа нужных секций - можно монтировать несколько штук с равными или неравными интервалами.

Преимущества

• Высокая механическая прочность благодаря стальной основе и L-профилю;
• Защита от коррозии - оцинкование по технологии Сендзимира гарантирует долгую жизнь даже во влажной среде;
• Готовые отверстия для крепления - экономят время монтажа, не требуется сверление;
• Совместимость с существующей системой лотков IEK - легко интегрируется в уже смонтированные трассы;
• Не требует специальных инструментов - достаточно отвертки или шуруповерта.

Ограничения применения

• Не предназначен для использования вне металлических лотков - не является самостоятельным несущим элементом;
• Не подходит для лотков с высотой менее 30 мм - возможен контакт с кабелями;
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных производствах) - хотя оцинковка устойчива, она не защищает от концентрированных растворов;
• Не заменяет экранирующие экраны - для защиты от сильных помех дополнительно нужны экранированные кабели или металлические крышки.

Примеры использования

• Разделение силового кабеля 4x25 мм2 и UTP-кабеля Cat.6 в одном лотке на этажном щите;
• Обособление кабелей управления от переменного тока на конвейере в цеху;
• Формирование отдельных каналов для кабелей связи и питания в серверной комнате;
• Монтаж в лотках с крышкой - перегородка не мешает закрыванию крышки, так как ее высота меньше глубины лотка.

Практические советы

• При проектировании учтите, что каждая перегородка занимает около 1–2 мм ширины лотка - суммарная ширина всех перегородок влияет на доступное место для кабелей;
• Для длинных участков (>5 м) лучше крепить перегородку с шагом 800–1000 мм, чтобы избежать прогиба;
• Если лоток имеет гнутые участки - проверьте, не будет ли перегородка задевать за радиус изгиба; возможно, потребуется подрезка;
• Артикул clm50d-rp-035-20 - это именно перегородка для лотков IEK, не путайте с аналогами других брендов, которые могут иметь другую форму крепления;
• Запасайте 1–2 лишние перегородки - они часто теряются при монтаже или требуются для доработки трассы после изменения схемы.
