Перегородка разделительная h=80мм L3000 | CLM50D-RP-080-30 IEK

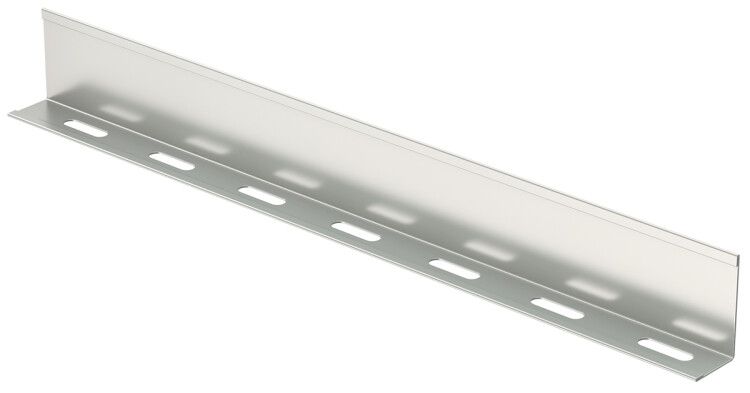

Перегородка разделительная для лотка высота 80 мм длина 3000 мм от IEK (ИЭК), артикул clm50d-rp-080-30, предназначена для внутреннего разделения металлических кабельных лотков на отдельные каналы - например, чтобы отделить силовые кабели от информационных, предотвращая электромагнитные наводки.

Назначение и область применения

Перегородка разделительная для лотка высота 80 мм длина 3000 мм используется внутри кабельных лотков для физического разделения проводов разного назначения: силовых, управляющих, сетевых или телекоммуникационных. Это необходимо для соблюдения требований ПУЭ и снижения уровня помех. Применяется в промышленных объектах, офисных зданиях, АЗС, транспортных терминалах - там, где в одном лотке проходят кабели разных классов опасности и чувствительности.

Технические характеристики

• Высота: 75 мм - обеспечивает достаточную изоляцию между соседними группами кабелей;
• Длина: 3000 мм - соответствует стандартным длинам лотков, позволяет монтировать без подрезки в большинстве случаев;
• Материал: сталь оцинкованная - защищает от коррозии, сохраняет прочность даже в условиях повышенной влажности;
• Покрытие: оцинкованное по технологии Сендзимира - толщина цинкового слоя 10–20 мкм, что гарантирует долгий срок службы;
• Исполнение: L-профиль - жесткая форма, не деформируется при установке и эксплуатации;
• Тип крепления: винтовой - надежное соединение с бортами лотка через отверстия;
• Монтажная перфорация: да - есть готовые отверстия для саморезов, ускоряющие монтаж;
• Цвет: серый - совпадает с цветом стандартных металлических лотков IEK;
• Срок службы: 20 лет - при условии соблюдения условий эксплуатации в закрытых помещениях или защищенных каналах.

Совместимость и монтаж

Перегородка разделительная для лотка высота 80 мм длина 3000 мм универсальна - подходит ко всем типам металлических лотков IEK и аналогичных производителей с подходящей шириной. Устанавливается параллельно стенкам лотка. Для крепления используются саморезы (не входят в комплект). Перфорация расположена равномерно по всей длине - можно фиксировать каждые 300–500 мм, в зависимости от нагрузки на кабели. Монтаж выполняется до укладки кабелей. После установки перегородка не требует обслуживания.

Преимущества

• Не требует сварки - монтаж осуществляется болтами, безопасен и быстр;
• Сохраняет геометрию при температурных колебаниях - не прогибается под весом кабелей;
• Защита от коррозии - материал выдерживает среднюю влажность и химически нейтральные среды;
• Совместима с существующими системами лотков - легко интегрируется в уже смонтированные трассы;
• Соответствует рекомендованному проектному ассортименту IEK - гарантированная совместимость с другими элементами системы.

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита;
• Не рассчитана на внешнее воздействие - не следует применять в открытых воздухе без защиты от осадков и механических повреждений;
• Подходит только для лотков с глубиной не менее 75 мм - при меньшей высоте лотка перегородка не войдет;
• Не является электрическим экраном - не экранирует поля, лишь физически разделяет кабели; для ЭМ-экранирования нужны специализированные решения.

Примеры использования

• Разделение силового кабеля 4×25 мм2 и UTP-кабеля Cat.6 в одном лотке на этажном щите;
• Обособление кабелей управления станка от питания в цеху;
• Разделение кабелей CCTV и Ethernet в распределительной шахте здания;
• Формирование отдельных каналов для кабелей различного сечения в многожильных лотках.

Практические советы

• Выбирайте перегородку с запасом по высоте - 75 мм против заявленных 80 мм в названии - это нормально, учитывайте реальный размер при расчете свободного объема лотка;
• При использовании нескольких перегородок в одном лотке - оставляйте зазор 10–15 мм между ними для удобства прокладки кабелей;
• Для лотков длиной 3 метра используйте одну перегородку clm50d-rp-080-30 без стыков - это уменьшает риск возникновения точек отказа;
• Проверьте внутренний профиль лотка перед монтажом - некоторые модели имеют усиленные ребра, которые могут мешать плотной посадке перегородки;
• Совмещайте с другими элементами IEK - крепеж, крышки, углы - для единых решений и упрощения сервиса.
