Перегородка SEP для горизонтального угла H150, в комплекте с крепежными элементами необходимыми монтажа | USG00500K DKC ДКС

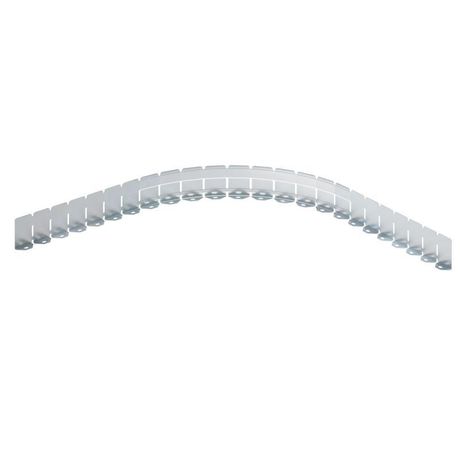

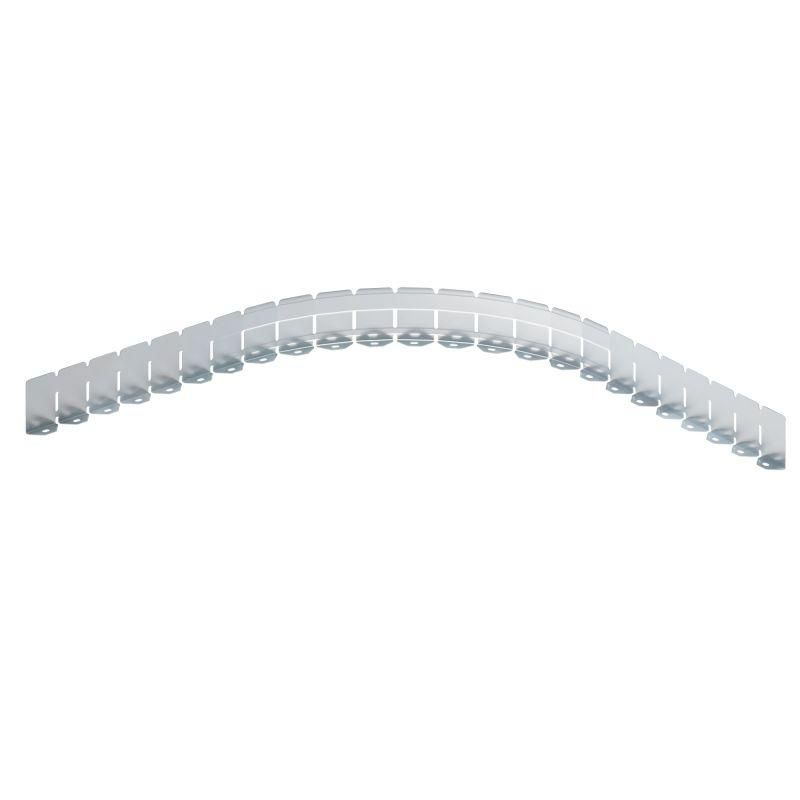

Перегородка SEP для горизонтального угла H150 в комплекте с крепежными элементами для монтажа DKC - это металлическая разделительная пластина из оцинкованной стали, предназначенная для организации внутреннего пространства угловых каналов серии U5 Combitech. Она обеспечивает физическое разделение проводов и кабелей разного назначения, снижая риск взаимных помех. Артикул usg00500k поставляется полностью готовым к установке.

Назначение и область применения

Перегородка SEP для горизонтального угла H150 в комплекте с крепежными элементами для монтажа DKC используется внутри горизонтальных угловых каналов высотой 150 мм для разделения силовых, слаботочных и сигнальных цепей. Применяется в системах распределения электроэнергии на промышленных объектах, в автоматизации производственных линий, на транспорте и в энергообъектах, где требуется соблюдение требований по электромагнитной совместимости и безопасности.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость и долговечность
• Высота: 150 мм - соответствует стандартным размерам угловых каналов серии U5 Combitech
• Толщина материала: 2 мм - обеспечивает жесткость и устойчивость к деформации при монтаже
• Покрытие: серое оцинкованное - не требует окраски, сохраняет защитные свойства даже при механическом воздействии
• Тип крепления: винтовой - позволяет надежно закрепить перегородку без сварки
• Монтажная перфорация: да - наличие отверстий упрощает фиксацию и выравнивание

Совместимость и монтаж

Перегородка SEP для горизонтального угла H150 в комплекте с крепежными элементами для монтажа DKC совместима исключительно с угловыми каналами серии U5 Combitech от DKC. Установка выполняется в разогнутом состоянии: пластина помещается внутрь канала, фиксируется винтами CM010610 и гайками CM100600, входящими в комплект. Перфорация позволяет точно выставить положение перегородки перед затяжкой. Монтаж возможен до или после прокладки кабелей - при необходимости можно демонтировать и переустанавливать.

Безопасность и стандарты

Изделие соответствует требованиям к электрической изоляции и механической прочности, применяемым в промышленном электромонтаже. Оцинкованное покрытие защищает от коррозии, что важно в условиях повышенной влажности или агрессивной среды. Наличие перфорации и стандартизованных крепежных элементов исключает необходимость доработки и снижает риск повреждений при сборке.

Преимущества

• Готовый к установке комплект - не требует самостоятельного подбора крепежа
• Увеличивает срок службы системы за счет защиты от коррозии
• Обеспечивает четкую организацию трасс - минимизирует переплетение кабелей
• Поддерживает соответствие нормам ПУЭ и ГОСТ Р 50571 по разделению цепей
• Не требует специализированного оборудования для монтажа

Ограничения применения

• Не применяется в вертикальных углах - рассчитана только на горизонтальные каналы высотой 150 мм
• Не предназначена для нагрузок выше механического крепления - не воспринимает вес кабельных пучков
• Не рекомендуется использовать в средах с постоянным контактом с открытыми химическими реагентами - оцинковка имеет ограниченную устойчивость к кислотам
• Не заменяет полноценные кабельные лотки - служит лишь как внутренняя перегородка

Примеры использования

• Разделение силовой сети 400 В и управления 24 В в пультах станков ЧПУ
• Организация трасс в распределительных щитах на заводах с высоким уровнем ЭМИ
• Формирование отдельных каналов для сигналов датчиков и питания приводов в конвейерных системах
• Монтаж в шкафах автоматики на пищевых производствах - благодаря антикоррозийному покрытию

Практические советы

• Проверьте внутреннюю высоту вашего уголка - она должна быть точно 150 мм, иначе перегородка не войдет
• При прокладке кабелей после установки перегородки используйте мягкий кабельный зажим - избежите повреждения острых краев
• Затягивайте винты равномерно, не допускайте перекоса - это гарантирует плотное прилегание и целостность разделения
• Если нужна более длинная перегородка - соединяйте несколько единиц встык; они совпадают по форме и крепежу
• Артикул usg00500k - это часть серии U5 Combitech от DKC; все компоненты этой серии совместимы между собой
