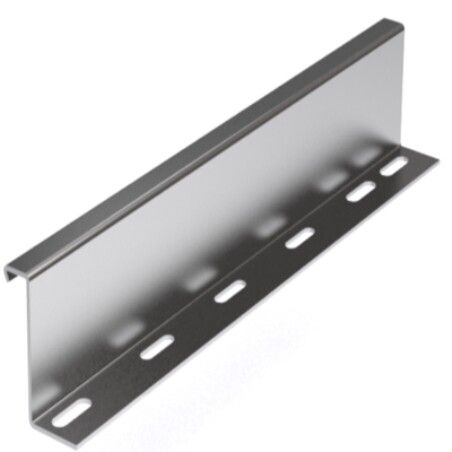

Перегородка распределительная 150 мм L=1.5м цинк-ламельная - UPH050HDZL ДКС

Перегородка разделительная H 150 мм, L 1,5 м, цинк-ламельная от DKC (ДКС) - элемент системы U5 Combitech, предназначенный для физического разделения кабелей внутри тяжелых кабельных лотков. Артикул uph050hdzl обеспечивает надежную изоляцию силовых и слаботочных цепей, снижая риск электромагнитных помех.

Назначение и область применения

Перегородка разделительная H 150 мм, L 1,5 м, цинк-ламельная используется для разделения кабелей разного типа внутри одного лотка: например, силовые провода от сигнальных, управления или связи. Применяется в промышленных объектах - на заводах, в распределительных пунктах, на транспорте, где требуется соблюдение норм ЭМС и безопасной прокладки кабелей. Подходит для систем U5 Combitech, совместима со всеми лотками этой серии.

Технические характеристики

• Высота: 150 мм - обеспечивает достаточное разделение между уровнями кабелей
• Длина: 1500 мм - соответствует стандартным длинам лотков системы U5 Combitech
• Материал: нержавеющая сталь толщиной 2 мм - прочность и долговечность
• Покрытие: цинк-ламельное - защищает от коррозии лучше обычного цинка, близко по устойчивости к нержавеющей стали
• Цвет: серый - унифицированный внешний вид с другими элементами системы
• Тип крепления: винтовой - через отверстия в основании
• Монтажная перфорация: да - готовые отверстия под винты M6x10
• Исполнение: L-профиль - жесткая форма, не деформируется при монтаже

Совместимость и монтаж

Перегородка разделительная H 150 мм, L 1,5 м, цинк-ламельная совместима исключительно с лотками системы U5 Combitech. Устанавливается внутрь лотка по всей длине. Для крепления используются винты M6x10 и гайки M6 с насечками - они входят в комплектацию DKC. Отверстия расположены равномерно, позволяют закрепить перегородку точно по центру или смещенно - в зависимости от требуемого распределения кабелей. Никаких специальных инструментов не требуется - достаточно шуруповерта с головкой под M6.

Безопасность и стандарты

Элемент соответствует требованиям к организации кабельных трасс в соответствии с ГОСТ Р 50571 и IEC 61439. Цинк-ламельное покрытие повышает срок службы в агрессивных средах, снижает риск коррозийного разрушения, что важно для безопасности длительной эксплуатации. Не содержит токсичных материалов, допущено для использования в помещениях с повышенными требованиями к экологии.

Преимущества

• Улучшенная коррозионная стойкость благодаря цинк-ламельному покрытию - выдерживает влажные и химически активные среды
• Жесткая L-образная форма сохраняет форму даже при нагрузках
• Готовые отверстия ускоряют монтаж - не нужно сверлить самостоятельно
• Стандартная длина 1,5 м позволяет использовать одну перегородку на весь участок лотка без стыков
• Совместимость с широким спектром лотков U5 Combitech - единый компонент для разных проектов

Ограничения применения

Не применяется вне системы U5 Combitech - несовместима с лотками других производителей или серий. Не рекомендуется для использования в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, не является герметичным. Не предназначен для механической защиты кабелей от ударов - функция только разделительная. Температурный режим ограничен рабочими границами системы U5 Combitech: от –40C до +80C.

Примеры использования

• Разделение питания и управления на автоматизированном участке конвейера
• Изоляция кабелей связи от силовых в шкафах управления станков
• Обустройство кабельных трасс в пищевых производствах - где важны чистота и устойчивость к мойкам
• Прокладка в подземных каналах с высокой влажностью - цинк-ламельное покрытие противостоит конденсату

Практические советы

• Проверьте внутреннюю ширину лотка перед монтажом - перегородка должна свободно входить, не задевая стенки
• При использовании нескольких перегородок в одном лотке учитывайте суммарную толщину - она влияет на доступное пространство для кабелей
• Закручивайте винты с усилием 2–3 Нм - недостаточно затянутые крепления могут ослабнуть при вибрации, слишком сильные - повредят резьбу
• Артикул uph050hdzl можно комбинировать с аналогичными перегородками другой высоты - система модульная
• Храните в сухом месте - даже с хорошим покрытием, длительный контакт с водой может вызвать точечную коррозию
