Перегородка SEP для вертикального внешнего угла 90° H150, R600, горячий цинк, в комплекте с крепежными элементами необходимыми монтажа - USD90560KHDZ ДКС

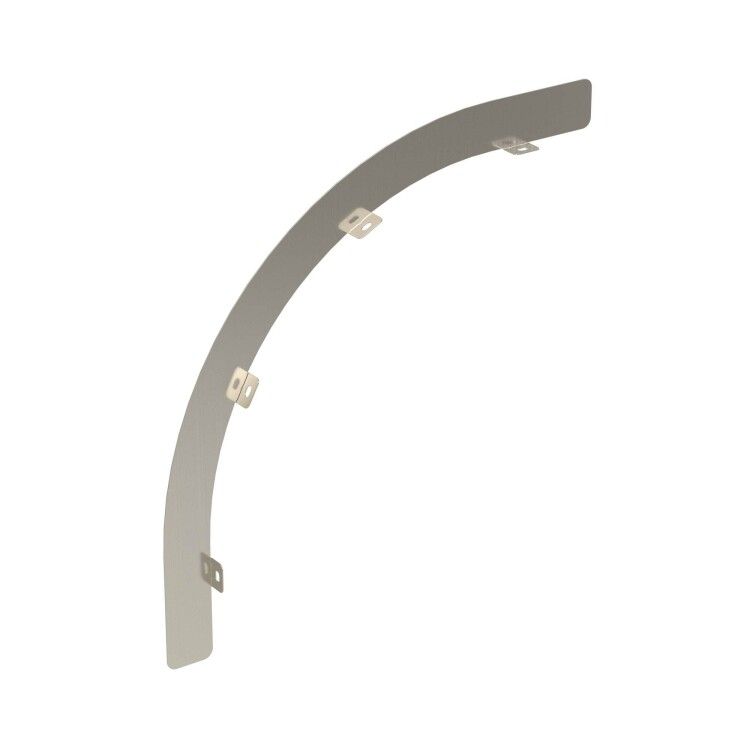

Перегородка SEP для вертикального внешнего угла 90°, высота 150 мм, радиус 600 мм, горячий цинк, в комплекте с крепежными элементами от бренда DKC (ДКС), артикул usd90560khdz, предназначена для изоляции электрических цепей внутри угловых зон кабельных трасс. Она обеспечивает безопасное разделение проводов и кабелей разного назначения, снижает риск взаимных помех и соответствует требованиям к организации внутренней проводки в промышленной среде.

Назначение и область применения

Перегородка SEP используется для физического разделения кабелей и проводов в вертикальном внешнем угле 90°, например, где сходятся две кабельные трассы. Это особенно важно при одновременной прокладке силовых, слаботочных и сигнальных цепей - так исключаются электромагнитные помехи и повышается безопасность обслуживания. Применяется в распределительных щитах, шкафах управления, на производственных линиях и в системах автоматизации.

Технические характеристики

• Высота: 150 мм - определяет максимальную глубину разделения между кабельными группами;
• Радиус изгиба: 600 мм - позволяет плотно прилегать к углу без деформаций;
• Материал: оцинкованная сталь толщиной 2 мм - прочная, устойчивая к механическим нагрузкам;
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах;
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски;
• Тип крепления: винтовой - надёжное и проверенное соединение;
• Монтажная перфорация: да - есть готовые отверстия для установки болтами;
• В комплекте: два винта CM010610HDZ и две гайки CM100600HDZ - совместимы с другими элементами серии U5 Combitech.

Совместимость и монтаж

Перегородка SEP совместима с кабельными каналами и лотками серии U5 Combitech от DKC. Устанавливается в угол между двумя стенками канала или лотка. Для монтажа используйте входящие в комплект винты и гайки - они уже подобраны по размеру и покрытию. Перед установкой перегородка находится в разогнутом состоянии; её легко согнуть до нужного угла 90° без инструментов. Отверстия в материале позволяют закрепить её к основанию через любую сторону - удобно при сборке в ограниченном пространстве.

Безопасность и стандарты

Изделие выполнено из материалов, соответствующих требованиям к электротехническому оборудованию. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и химической активности. Наличие перфорации и стандартизированных крепёжных элементов гарантирует соответствие нормам по надёжному креплению и доступности для сервисного обслуживания.

Преимущества

• Уже в комплекте - не нужно докупать крепёж, экономится время на монтаже;
• Жесткая форма сохраняет форму после сгибания - не теряет геометрию при установке;
• Оцинкованная сталь выдерживает длительную эксплуатацию без потери защиты;
• Подходит для замены или модернизации существующих систем на базе U5 Combitech;
• Не требует специальных инструментов - можно смонтировать вручную.

Ограничения применения

• Не предназначен для использования вне вертикальных углов 90° - не гнётся под другие углы без риска деформации;
• Не рассчитана на нагрузки выше веса стандартных кабелей - не использовать как несущую конструкцию;
• Не рекомендуется применять в местах с постоянным воздействием открытого пламени или температурой свыше +80 C;
• Не подходит для наружной установки без дополнительной защиты от осадков - хотя цинк устойчив, прямой контакт с дождём может сократить срок службы.

Примеры использования

• Разделение силового кабеля 4×25 мм2 и слаботочного сигнального кабеля в щите управления станком;
• Организация маршрутов в шкафу АСУ ТП, где рядом проходят кабели питания и Ethernet;
• Фиксация в углу кабельного лотка на конвейере, где необходимо избежать наводок от частотных преобразователей;
• Модульная доработка старого шкафа - добавление перегородки для улучшения классификации кабелей.

Практические советы

• Проверьте перед монтажом, что радиус вашего угла точно соответствует 600 мм - иначе перегородка будет неплотно прилегать;
• Если крепёж потерялся, используйте аналогичные винты M6x10 с гайками - но обязательно с цинковым покрытием;
• При установке в жестко ограниченном пространстве сначала согните перегородку, затем вставьте её в угол и закрепите;
• Не затягивайте винты слишком сильно - толщина металла всего 2 мм, есть риск продавливания;
• Этот элемент лучше сочетать с другими деталями серии U5 Combitech - так система остаётся унифицированной и ремонтопригодной.
