Переходник для лотка RRD правосторонний 200/150 H100 DKC 36345 ДКС

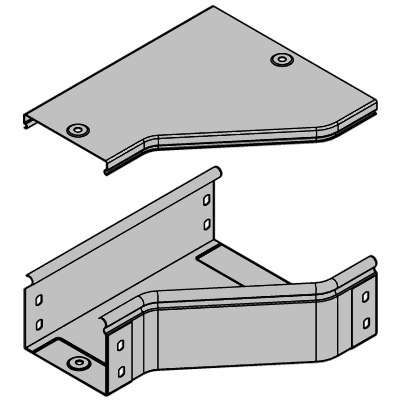

Переходник для кабельного лотка правосторонний 200/150 H100 от DKC предназначен для плавного изменения ширины кабельной трассы с 150 мм до 200 мм, обеспечивая компактное соединение лотков вдоль стены. Этот элемент из оцинкованной стали подходит для промышленных объектов с высокой нагрузкой на кабельные системы.

Назначение и область применения

Переходник для кабельного лотка правосторонний 200/150 H100 используется там, где необходимо уменьшить ширину кабельного лотка с 200 мм до 150 мм, сохраняя целостность трассы. Его правостороннее сужение позволяет установить устройство вплотную к вертикальной поверхности - например, к стене или колонне - без зазора. Применяется в системах прокладки силовых и слаботочных кабелей на заводах, в цехах, энергообъектах и логистических комплексах.

Технические характеристики

• Ширина: 150 мм (узкая сторона) / 200 мм (широкая сторона)
• Высота: 100 мм
• Толщина материала: 0,8 мм
• Материал: сталь с оцинкованным покрытием по методу Сендзимира
• Защитное покрытие: непрерывное холодное цинкование - равномерный слой, устойчивый к механическим повреждениям
• Цвет: светло-серый
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40 C до +40 C и в условиях повышенной влажности
• Исполнение: соединительный элемент, не является самостоятельным лотком
• Степень защиты: IP44 (при условии установки крышки на весь лотковый участок)

Совместимость и монтаж

Переходник для кабельного лотка правосторонний 200/150 H100 совместим с другими элементами кабельных систем DKC той же высоты (100 мм) и аналогичной толщины металла. Крепится к основному лотку с помощью саморезов или болтов через предварительно просверленные отверстия. Монтаж выполняется после сборки прямых участков - переходник устанавливается между лотками разной ширины. Обязательно проверьте соответствие посадочного профиля: внутренние габариты должны точно соответствовать лоткам 150×100 и 200×100.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленным кабельным системам. Оцинкованное покрытие по методу Сендзимира обеспечивает долговечность в агрессивных средах. Соответствует ГОСТ Р 50571.15-97 для кабельных путей. При соблюдении рекомендаций по установке и применению крышек достигает степени защиты IP44 - защищено от попадания предметов более 1 мм и брызг воды со всех сторон.

Преимущества

• Правостороннее сужение позволяет экономить пространство вдоль стен - идеально для плотной компоновки оборудования
• Оцинкованная сталь устойчива к коррозии даже при частой влажной уборке
• Равномерное покрытие Сендзимира снижает риск отслаивания при изгибе или ударах во время монтажа
• Поддерживает единый уровень защиты всей трассы при использовании с крышками
• Не требует специальных инструментов для установки - совместим с типовым крепежом для лотков DKC

Ограничения применения

• Не предназначена для работы вне помещений без дополнительной защиты от осадков - даже при IP44 не выдерживает прямого потока воды
• Не подходит для лотков другой высоты (например, 50 мм или 150 мм)
• Не следует использовать в качестве опоры или несущего элемента - передавать вес можно только через смежные лотки
• Запрещено применять в средах с постоянным воздействием кислот, щелочей или растворителей - оцинковка не устойчива к химически активным веществам

Примеры использования

• Соединение двух участков кабельного лотка: один - 200 мм (основной канал), второй - 150 мм (выход к пульту управления)
• Сужение трассы вдоль стены рядом с технологическим оборудованием, чтобы не перекрывать доступ к клапанам или клеммам
• Интеграция в существующую систему, где ширина лотка изменяется из-за наличия препятствий (трубопроводов, рам)
• Прокладка кабелей в производственных помещениях с ограниченным свободным пространством

Практические советы

• Перед монтажом проверьте, что лотки, которые вы соединяете, имеют одинаковую высоту - 100 мм. Разница в высоте недопустима.
• При использовании крышки убедитесь, что она также имеет правильную форму - стандартные крышки для 200 мм и 150 мм не подходят; нужна специальная переходная крышка.
• При закручивании крепежа не переусердствуйте - толщина металла всего 0,8 мм, легко продавить.
• Если переходник установлен вблизи источника тепла или вибраций, дополнительно фиксируйте его двумя точками крепления вместо одной.
• Артикул 36345 - это единственный вариант такого типа в линейке DKC. Аналоги других брендов могут отличаться по форме крепления или толщине стенки.
