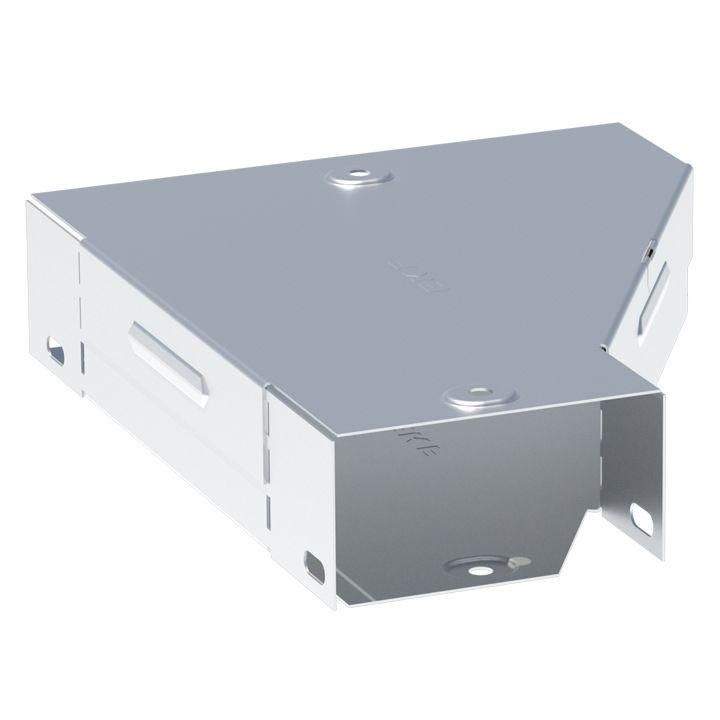

Переходник по ширине правостор. 50х200х400мм EKF wr5020040008

Переходник по ширине правосторонний 50x200x400 мм от EKF - комплектующий элемент системы EKF-Line для изменения ширины кабельного лотка с 200 мм до 400 мм в направлении справа. Подходит для сборки прямых и поворотных трасс в промышленных и коммерческих объектах.

Назначение и область применения

Переходник по ширине правосторонний 50x200x400 мм используется для плавного перехода между участками кабельного лотка различной ширины - от узкого (200 мм) к более широкому (400 мм). Применяется в системах EKF-Line при прокладке силовых и слаботочных кабелей на стенках, потолках и полу. Особенно актуален там, где требуется увеличить вместимость трассы без разрывов или дополнительных ответвлений - например, перед распределительными щитами, узлами подключения оборудования или в местах слива нескольких трасс.

Технические характеристики

• Форма: правостороннее сужение - входная сторона 400 мм, выходная - 200 мм;
• Высота: 50 мм - совместима с другими элементами системы EKF-Line высотой 50 мм;
• Материал: сталь толщиной 0,8 мм - обеспечивает жесткость и долговечность;
• Покрытие: горячий цинк - защищает от коррозии, особенно в условиях повышенной влажности или агрессивной среды;
• Цвет: светло-серый - соответствует цветовой гамме всей серии EKF-Line;
• Интегрированный соединительный разъем: позволяет легко фиксировать переходник к другим лоткам без дополнительных крепежей;
• Гарантия: 36 месяцев - подтверждает соответствие стандартам качества производства.

Совместимость и монтаж

Переходник по ширине правосторонний 50x200x400 мм полностью совместим с лотками и аксессуарами серии EKF-Line. Монтаж выполняется путём плотного соединения с соседними элементами через интегрированный разъем - достаточно выровнять кромки и зафиксировать болтовым соединением или саморезами. Учитывайте посадочные размеры: входной профиль 400×50 мм, выходной - 200×50 мм. Для герметичности рекомендуется использовать крышки лотка одинакового типа. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Произведён по технологиям, сертифицированным в России. Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование снижает риск возгорания при перегреве и исключает образование оксидов, которые могут влиять на проводимость. Элемент не содержит опасных материалов согласно RoHS.

Преимущества

• Устраняет необходимость врезки новых лотков - экономит время и материалы;
• Интегрированный разъем ускоряет сборку и снижает количество точек соединения;
• Цинковое покрытие продлевает срок службы даже в сырых помещениях (например, подвалах, парковках);
• Стандартная высота 50 мм гарантирует совместимость с большинством существующих решений EKF-Line;
• Легко заменяем и модифицируем - можно демонтировать без повреждения смежных участков.

Ограничения применения

• Не предназначен для нагрузок выше допустимых для лотков EKF-Line - максимальная нагрузка зависит от длины опор и шага крепления;
• Работает только внутри закрытых или частично закрытых трасс - не рассчитан на внешнюю эксплуатацию без защиты от механических ударов;
• Подходит только для систем с высотой 50 мм - несовместим с лотками других высот (например, 100 мм);
• Правосторонняя форма ограничивает применение - нельзя использовать для перехода слева направо без переориентации всей трассы.

Примеры использования

• На производстве: переход от узкой трассы к широкой перед групповым распределителем на станке;
• В офисном здании: объединение двух слаботочных лотков (сетевой и телефонной) в одну широкую трассу у серверной комнаты;
• В торговом центре: изменение ширины канала при прохождении через технический коридор с большим количеством кабелей;
• На автостоянке: адаптация трассы к увеличенным потребностям освещения и видеонаблюдения после реконструкции.

Практические советы

• Перед установкой проверьте, что все лотки имеют одинаковое покрытие - сочетание цинкованного и неметаллического элемента может вызвать электрохимическую коррозию;
• Если переходник расположен в месте с высокой вибрацией - дополнительно закрепите его антивибрационными хомутами;
• Для удобства прокладки кабеля используйте внутренние направляющие - они предотвращают перегибы и сплющивание изоляции;
• Запомните артикул wr5020040008 - он однозначно идентифицирует этот элемент в каталогах и заказах;
• Не применяйте переходник как самостоятельный несущий элемент - всегда крепите его к опорам или кронштейнам.
