Переходник симметричный с крышкой Стандарт 200х100х80 | PR16.0473 Промрукав Строитель

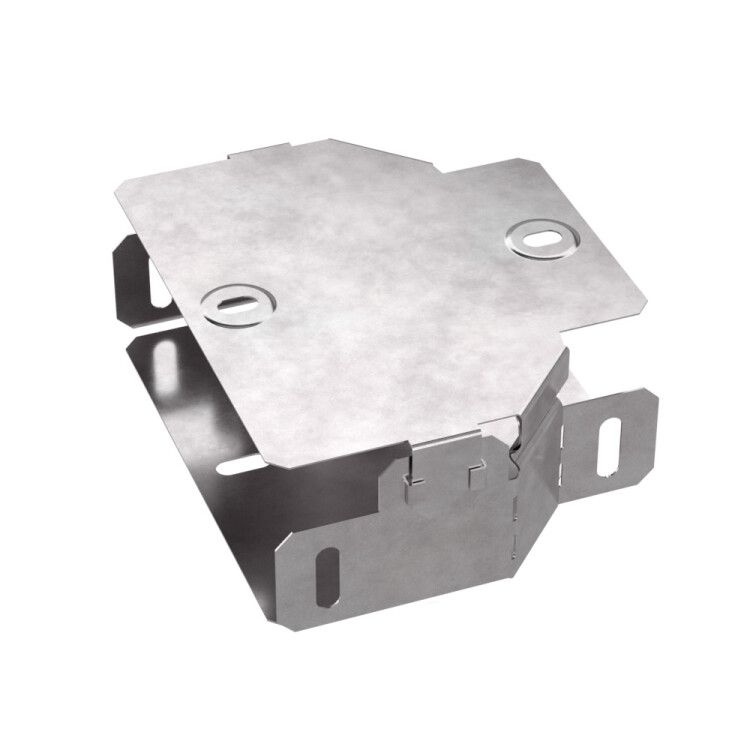

Переходник симметричный с крышкой 200х100х80 от бренда Промрукав (артикул pr16.0473) предназначен для плавного соединения лотков различной ширины в системах кабель-каналов. Изготовлен из оцинкованной стали с повышенной устойчивостью к коррозии и механическим нагрузкам.

Назначение и область применения

Переходник симметричный с крышкой 200х100х80 используется для изменения ширины кабельного лотка - например, при переходе от широкого участка трассы (200 мм) к более узкому (100 мм). Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на производствах, в складских комплексах и под навесом. Комплектная крышка обеспечивает закрытую защитную форму, предотвращая попадание пыли, влаги и сторонних предметов внутрь канала.

Технические характеристики

• Форма: симметричная редукция - равномерное сужение по всей длине
• Габариты: 200×100 мм (ширина вход/выход), высота 80 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина цинкового покрытия: 10–22 мкм
• Покрытие: одностороннее оцинкованное, серый цвет
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Исполнение: усиленное - увеличенная толщина стенок для повышения жесткости
• Комплектация: включает крышку, совпадающую по форме и материалу

Совместимость и монтаж

Переходник симметричный с крышкой 200х100х80 Промрукав совместим с другими элементами системы Промрукав того же типа - лотками, углами, муфтами с аналогичными габаритами. Монтаж осуществляется болтовым соединением через фланцевые кромки. Для герметизации стыков рекомендуется использовать уплотнители или силиконовый герметик, особенно при установке под навесом. Крышка крепится на защелках или саморезах - доступна возможность последующего вскрытия для обслуживания кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и нормам безопасности для электротехнических систем. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие по методу Сендзимира гарантирует долговечность даже при перепадах температур и повышенной влажности. Климатическое исполнение УХЛ2 позволяет применять переходник в условиях с повышенной запылённостью и колебаниями температуры.

Преимущества

• Оцинкованная сталь обеспечивает длительный срок службы без коррозии - даже при постоянном контакте с влагой
• Симметричная форма снижает риск завихрений воздуха и скопления пыли внутри канала
• Усиленная конструкция выдерживает большие нагрузки от кабелей и внешнего давления
• Крышка в комплекте исключает необходимость докупать отдельные элементы
• Работает в экстремальных температурах - от -80C до +150C, что делает её подходящей для холодильных камер и печных зон

Ограничения применения

• Не предназначена для прямого погружения в воду - IP-класс защиты не указан, поэтому не применяется в подземных коллекторах или на открытом воздухе без навеса
• Не подходит для сред с агрессивными химическими веществами (кислоты, щелочи) - цинк может разрушаться при длительном контакте
• При использовании в местах с частыми вибрациями требуется дополнительная фиксация - собственные крепления не обеспечивают полной антивибрационной защиты
• Не совместим с лотками других брендов, если их габариты или тип крепления отличаются

Примеры использования

• Соединение двух участков кабельного лотка на конвейере: от основного прохода 200 мм к узкому каналу 100 мм возле контроллеров
• Запуск кабельной трассы в распределительном щите, где необходимо изменить ширину канала для оптимизации пространства
• Прокладка кабелей в производственных цехах с переменной плотностью проводов - от массивных силовых групп к малым сигнальным линиям
• Обустройство кабельных путей в холодильных камерах благодаря устойчивости к низким температурам

Практические советы

• При монтаже проверьте точное соответствие ширины входа и выхода переходника симметричного с крышкой 200х100х80 Промрукав к установленным лоткам - даже небольшое расхождение вызывает перекос
• Для удобства обслуживания кабелей используйте переходник там, где есть доступ к кабелям - он не рассчитан на частое открывание, но крышка легко демонтируется
• Не затягивайте крепёж слишком сильно - оцинкованная сталь мягче обычной, можно повредить резьбу
• При работе в условиях сильной запылённости регулярно осматривайте стыки и крышки - пыль может накапливаться под уплотнителем
• Если нужна большая прочность - комбинируйте этот переходник с поддерживающими кронштейнами каждые 1,5 метра
