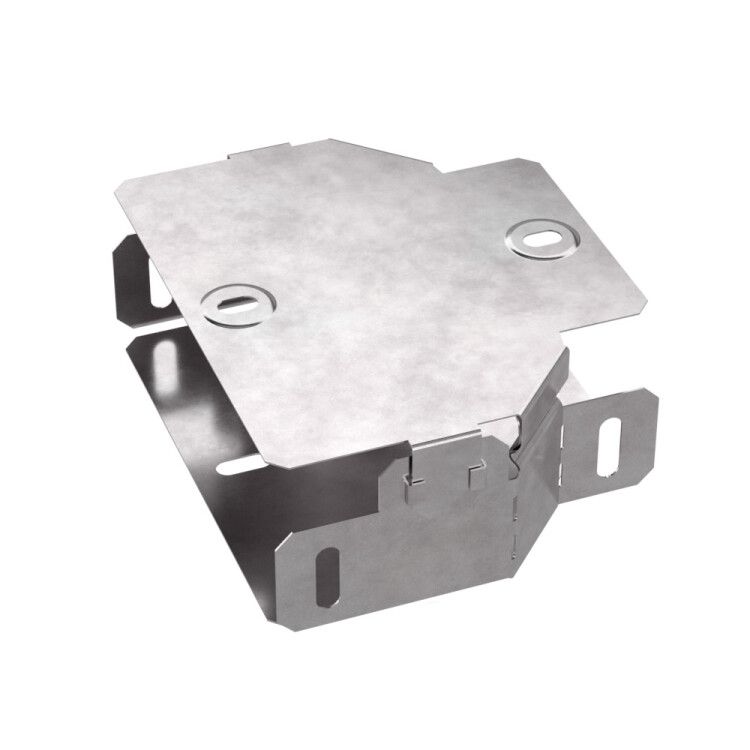

Переходник симметричный с крышкой Стандарт 300х100х100 | PR16.0483 Промрукав Строитель

Переходник симметричный с крышкой 300х100х100 от бренда Промрукав (артикул pr16.0483) используется для плавного соединения лотков различной ширины в системах кабель-каналов. Изготовлен из оцинкованной стали с высокой устойчивостью к коррозии и механическим нагрузкам.

Назначение и область применения

Переходник симметричный с крышкой 300х100х100 применяется для изменения ширины кабельного лотка - например, при переходе от широкого участка трассы (300 мм) к более узкому (100 мм). Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на производствах, в трансформаторных подстанциях и под навесом. Комплектуется крышкой, обеспечивающей закрытую защитную систему.

Технические характеристики

• Габариты: 300×100×100 мм - длина 300 мм, входная ширина 300 мм, выходная ширина 100 мм, высота 100 мм;
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм, нанесённое до формования;
• Конструкция: симметричная редукция - плавный переход без острых углов, снижает риск повреждения кабелей;
• Исполнение: усиленное - повышенная жёсткость стенок для работы под нагрузкой;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - матовая поверхность, не требует окраски;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от -80C до +150C, в помещениях и под навесом.

Совместимость и монтаж

Переходник совместим с лотками серии Промрукав, имеющими аналогичные габариты и тип крепления. Монтаж осуществляется болтовым соединением с фланцами лотков. Для герметичности рекомендуется использовать уплотнители между элементами. Крышка крепится на защёлках - легко открывается для обслуживания кабелей. Учитывайте посадочные размеры: внутренняя ширина лотка должна точно соответствовать 300 мм и 100 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и нормам пожарной безопасности. Огнестойкость обеспечивается за счёт основного материала - стали с цинковым покрытием, не выделяющим токсичных веществ при нагреве. Климатическое исполнение УХЛ2 гарантирует надёжную работу в условиях перепадов температур и повышенной влажности.

Преимущества

• Защита от коррозии благодаря цинкованию по методу Сендзимира - долгий срок службы даже в агрессивной среде;
• Усиленная конструкция выдерживает механические воздействия и вес заполненных кабелей;
• Симметричная форма позволяет установить переходник в любом направлении - удобство при проектировании;
• Крышка в комплекте - исключает необходимость докупать отдельные элементы защиты;
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными устройствами.

Ограничения применения

Не предназначена для постоянного погружения в воду - IP-класс не указан, поэтому не подходит для открытых уличных сетей без дополнительной защиты. Не рекомендуется применять в местах с химически активными парами (например, кислотные цеха) без проверки совместимости покрытия. Температура ниже -80C и выше +150C выводит изделие из зоны гарантированной эксплуатации.

Примеры использования

• Соединение широкого лотка 300 мм с узким 100 мм на конвейере в пищевой промышленности;
• Переход между секциями кабельного канала в распределительном щите с изменением плотности прокладки;
• Обход препятствий в технологических трубопроводах, где требуется сохранить целостность трассы;
• Подключение кабельных лотков в автоматизированных цехах с частыми ремонтами - крышка позволяет быстро получить доступ к проводам.

Практические советы

• Проверьте точность размеров лотков перед монтажом - отклонение более +-2 мм может затруднить соединение;
• При использовании в сыром помещении дополнительно смажьте болты антикоррозийной смазкой;
• Не используйте переходник как опору для тяжёлых оборудования - он служит только для кабельной трассы;
• При необходимости удлинения трассы - комбинируйте с прямыми участками того же бренда Промрукав для единых соединений;
• Для быстрого обслуживания выбирайте модели с защёлками - они позволяют снимать крышку без инструментов.
