Соединитель переходной правый ЛАСП.50.65/80.200.0,7.2 - Н0122550411 СОЭМИ

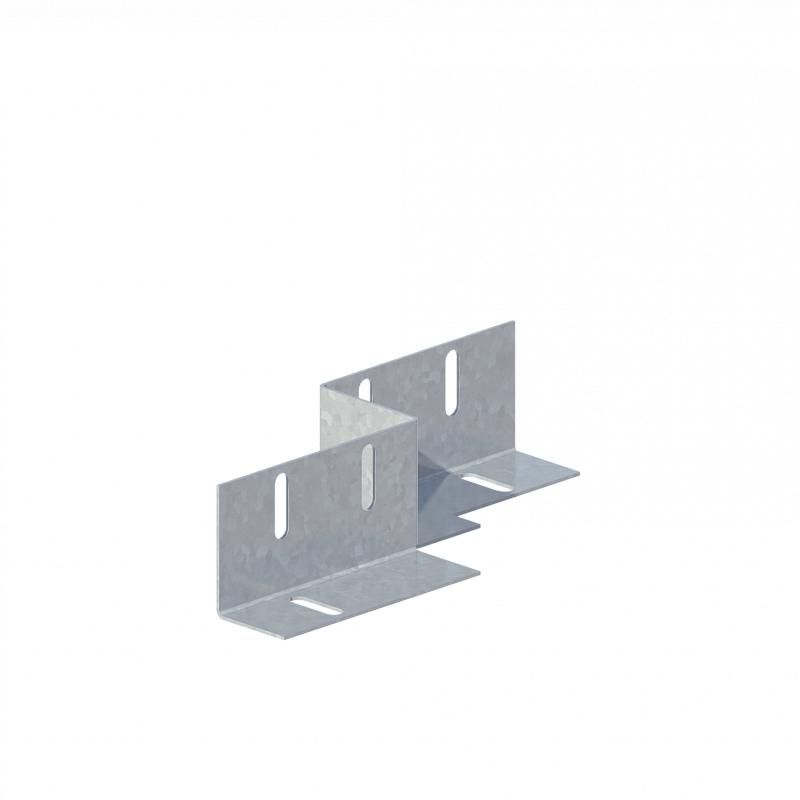

Соединитель переходной стальной 50х65(80) 0.7мм, цУТ2.5, СОЭМИ, ЛАСП.50.65/80.200.0,7.2, ЛМс-СПП - это элемент для соединения лотков различной ширины в системах кабельной трассы. Продукт выполнен из оцинкованной стали, устойчив к коррозии и подходит для промышленного монтажа в условиях повышенной влажности и запылённости.

Назначение и область применения

Соединитель переходной стальной 50х65(80) 0.7мм, цУТ2.5, СОЭМИ, ЛАСП.50.65/80.200.0,7.2, ЛМс-СПП используется для плавного соединения двух прямых кабельных лотков с разницей в ширине до 15–20 см. Подходит для сборки трасс на объектах с жесткими требованиями к надёжности: производственные цеха, энергообъекты, транспортная инфраструктура, логистические комплексы.

Для полноценного соединения требуется использовать два таких переходника - один на каждом конце лотка, либо комбинировать с обычным лотковым соединителем и болтами М6. Применяется исключительно для стальных лотков, совпадающих по типу профиля и толщине стенки.

Технические характеристики

• Тип изделия: переходник (сужение справа)
• Материал: сталь, оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Габариты: высота 50 мм / 65 мм / 80 мм (ступенчатое изменение); длина 200 мм
• Покрытие: горячее цинкование по технологии Сендзимира - равномерный слой, устойчивый к механическим повреждениям
• Цвет: серый
• Исполнение: без встроенных соединителей - требует внешних крепёжных элементов
• Климатическое исполнение: УТ2,5 - работает при температуре от −40 C до +40 C, в средах с повышенной влажностью и агрессивными газами
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Соединитель переходной стальной 50х65(80) 0.7мм, цУТ2.5, СОЭМИ, ЛАСП.50.65/80.200.0,7.2, ЛМс-СПП совместим с лотками того же производства и стандарта - с аналогичной формой бортика и шагом отверстий под крепление. Не подходит для пластиковых, алюминиевых или лотков с другим профилем.

Монтаж выполняется в три этапа:

1. Размещение переходника между двумя лотками - меньший конец к более узкому лотку, больший - к широкому.
2. Фиксация через предварительно просверленные отверстия в бортиках лотков с помощью болтов М6, гаек и шайб.
3. Проверка герметичности стыка - отсутствие перекосов, зазоров и люфтов.

Не допускается использование без дополнительных крепёжных элементов - сам по себе переходник не фиксирует лотки.

Безопасность и стандарты

Соединитель переходной стальной 50х65(80) 0.7мм, цУТ2.5, СОЭМИ, ЛАСП.50.65/80.200.0,7.2, ЛМс-СПП соответствует техническим условиям ТУ 3449-010-05774835-2005. Климатическое исполнение УТ2,5 гарантирует работу в помещениях с контролируемым микроклиматом и на открытых площадках при соблюдении условий эксплуатации. Цинкование по Сендзимиру обеспечивает долговечную защиту от электрохимической коррозии даже при частом контакте с влагой.

Преимущества

• Высокая прочность за счёт толщины стали 0,7 мм - выдерживает нагрузки от кабелей и механические воздействия при монтаже
• Оцинкование по методу Сендзимира даёт лучшую адгезию покрытия и длительную защиту против ржавчины по сравнению с холодным цинком
• Ступенчатая форма позволяет плавно переходить между лотками шириной 50–65 мм и 65–80 мм без необходимости замены всей трассы
• Серый цвет не требует окраски после установки - готов к использованию сразу после монтажа

Ограничения применения

• Не применяется для лотков с толщиной стенки менее 0,7 мм - риск деформации при затяжке болтов
• Не предназначается для соединения лотков с разницей более чем 30 мм - возможна потеря герметичности и провисание
• Не рекомендуется для использования вне помещений без защиты от прямого попадания осадков - хотя цинк устойчив, постоянный контакт с водой снижает срок службы
• Не совместим с лотками других производителей, если не совпадают геометрия и расположение крепёжных отверстий

Примеры использования

• Соединение лотка 50 мм с лотком 80 мм на участке распределительной станции
• Переход от узкой трассы к широкой в зоне обслуживания оборудования на конвейере
• Обустройство ответвлений в автоматизированных линиях, где меняются требования к количеству кабелей
• Реконструкция старых кабельных трасс с сохранением существующих лотков разного размера

Практические советы

• Перед монтажом проверьте внутренние габариты лотков - они должны точно соответствовать заявленному размеру (50/65/80 мм), иначе возникнут щели
• Затягивайте болты М6 равномерно, чередуя их по диагонали - так избежите перекоса и деформации переходника
• Если лотки имеют разную высоту, используйте подкладки под опоры - это снизит напряжение в месте стыка
• Для длинных трасс с несколькими переходами рассчитывайте суммарную нагрузку - каждый переход увеличивает жёсткость системы, что влияет на прогиб
• Сохраняйте оригинальные упаковочные этикетки - на них указаны номер партии и соответствие ТУ, что важно при приемке заказчиком
