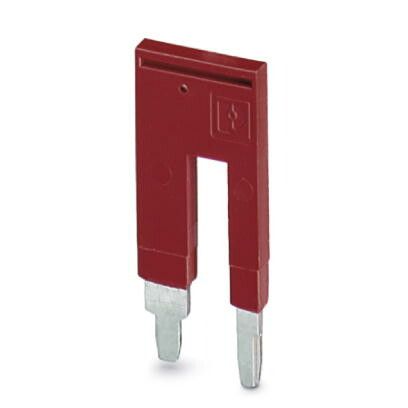

Переходная перемычка RB ST 10-(2,5/4) | 3030873 Phoenix Contact

Перемычка переходная RB ST 10-(2,5/4) от Phoenix Contact предназначена для соединения двух различных типов клеммных зажимов в одной цепи - позволяет перейти от провода сечением 2,5 мм2 к 4 мм2 без дополнительной изоляции или коммутационного оборудования. Применяется в распределительных щитах, автоматизированных системах и на промышленном оборудовании.

Назначение и область применения

Перемычка переходная RB ST 10-(2,5/4) используется для создания электрического контакта между клеммными зажимами, рассчитанными на разные сечения проводов: 2,5 мм2 и 4 мм2. Она устраняет необходимость в использовании дополнительных соединителей, кабельных ответвлений или скруток. Подходит для установки в клеммники серии ST 10 от Phoenix Contact, где требуется гибкое соединение проводов различного сечения в одном ряду.

Технические характеристики

• Тип: Переходная перемычка
• Сечение провода слева: 2,5 мм2
• Сечение провода справа: 4 мм2
• Рабочее напряжение: до 500 В (по стандарту для клемм ST 10)
• Номинальный ток: до 24 А (при температуре +40 C, согласно спецификациям серии ST 10)
• Материал контактов: Медь, покрытая оловом
• Изоляция: Поликарбонат, самозагасающий
• Цвет: Прозрачный
• Фиксация: Защелкивающаяся конструкция, совместима с клеммниками ST 10

Совместимость и монтаж

Перемычка RB ST 10-(2,5/4) совместима исключительно с клеммными зажимами серии ST 10 от Phoenix Contact. Устанавливается вручную: вставьте её в два соседних гнезда клеммника так, чтобы один контакт попал в зажим для 2,5 мм2, второй - для 4 мм2. Направление установки не имеет значения - перемычка работает в обоих направлениях. Для надёжного контакта убедитесь, что провода правильно затянуты в клеммы, а перемычка плотно зафиксирована - она должна щёлкнуть при вставке.

Безопасность и стандарты

Перемычка соответствует требованиям IEC 60947-7-1 для компонентов управления и распределения электроэнергии. Материалы изоляции имеют класс горючести UL 94 V-0. Сертифицирована для работы в условиях промышленного оснащения, в том числе при наличии вибраций и колебаний температуры.

Преимущества

• Упрощает сборку щита - не требует внешних соединителей или кабельных перемычек
• Экономит место внутри клеммника благодаря компактному дизайну
• Обеспечивает надёжный контакт без увеличения сопротивления
• Не требует инструментов для установки - монтаж выполняется рукой
• Прозрачная изоляция позволяет визуально контролировать состояние контакта

Ограничения применения

• Подходит только для клеммников серии ST 10 - несовместима с другими сериями Phoenix Contact (например, TB, KF, FPT)
• Не предназначена для использования вне закрытых распределительных устройств - не имеет защиты IP
• Не рекомендуется применять в средах с высокой влажностью, химическими парами или агрессивными веществами без дополнительной герметизации
• Запрещено использовать для соединения проводов сечением более 4 мм2 или менее 2,5 мм2 - возможен перегрев и потеря контакта

Примеры использования

• Соединение выхода частотного преобразователя (провод 4 мм2) с входом магнитного пускателя (провод 2,5 мм2)
• Переход от силового кабеля к контрольным цепям в пульте управления
• Адаптация существующего щита при замене одного устройства на другое с другим сечением подключения
• Сборка многофункциональных распределительных шин в системах автоматизации

Практические советы

• Перед установкой проверьте, что клемма ST 10 действительно поддерживает оба сечения - некоторые модели имеют фиксированные зажимы
• Не используйте перемычку RB ST 10-(2,5/4) в качестве основного проводника - она служит лишь для связи между двумя точками
• При большом количестве переходов в одном ряду следите за тепловым режимом - суммарный ток не должен превышать допустимый для всей группы клемм
• Артикул 3030873 - всегда указывайте его при заказе запасных элементов; другие номера могут отличаться по конструкции
• Храните в сухом месте - даже прозрачная изоляция чувствительна к длительному воздействию ультрафиолета
