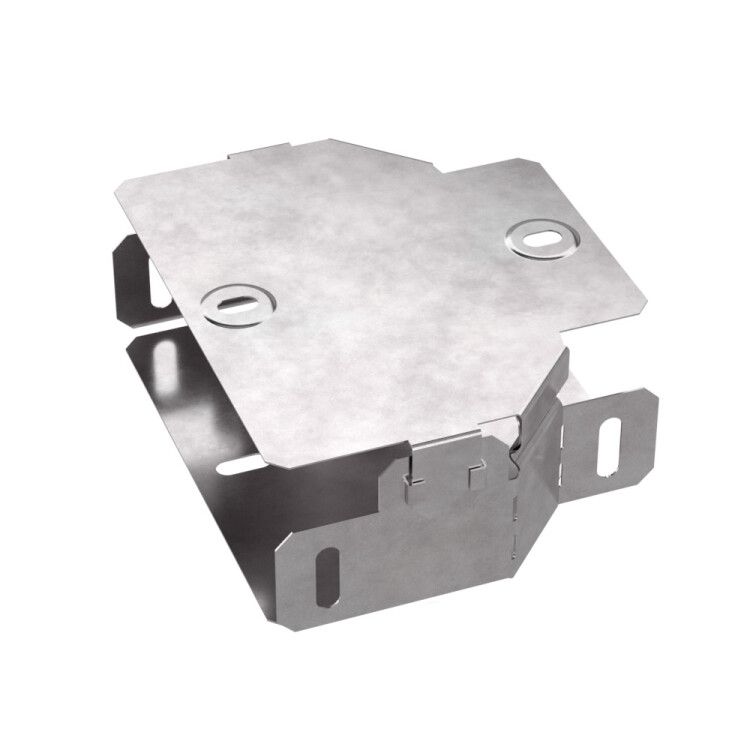

Переходник симметричный с крышкой Стандарт 300х200х50 | PR16.0479 Промрукав Строитель

Переходник симметричный с крышкой 300х200х50 от бренда Промрукав (артикул pr16.0479) предназначен для плавного перехода между лотками различной ширины в системах кабельной трассы. Изготовлен из оцинкованной стали с повышенной устойчивостью к коррозии и огнестойкостью, подходит для промышленных условий.

Назначение и область применения

Переходник симметричный с крышкой 300х200х50 используется для соединения двух участков кабельного лотка с разными ширинами - например, от 300 мм до 200 мм. Благодаря симметричной редукции обеспечивает равномерное распределение нагрузки и сохраняет целостность кабельной трассы. Подходит для установки внутри помещений, под навесом и в условиях перепадов температур. Часто применяется на заводах, в энергообъектах, на транспорте и в логистических комплексах.

Технические характеристики

• Габаритные размеры: 300×200×50 мм - длина по большому и малому основанию, высота корпуса
• Материал: сталь оцинкованная, с защитным слоем, нанесённым горячим способом по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм
• Конструкция: симметричная редукция - равномерное сужение с обоих сторон
• Исполнение: усиленное - повышена жёсткость стенок для выдерживания механических нагрузок
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C
• Крышка: в комплекте, фиксируется без дополнительных креплений
• Подключение: без соединительных разъёмов - требует монтажа встык с другими элементами системы

Совместимость и монтаж

Переходник симметричный с крышкой 300х200х50 совместим с лотками серии Промрукав, имеющими аналогичную глубину (50 мм) и тип крепления. Монтаж выполняется путём плотного стыкования с основными секциями лотка. Для надёжности рекомендуется использовать болтовые соединения через предварительно просверленные отверстия. Крышка устанавливается сверху после прокладки кабелей - её можно легко снять для обслуживания. Не требует специальных инструментов, кроме обычного набора для сборки металлических конструкций.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии в промышленной среде. Цинкование по методу Сендзимира гарантирует долговечность даже в агрессивных условиях. Климатическое исполнение УХЛ2 позволяет применять переходник в помещениях с контролируемым микроклиматом и под навесом, где возможны колебания влажности и температуры. Соответствует нормам ГОСТ Р 50571 и СП 31-110-2003 для кабельных систем.

Преимущества

• Высокая прочность за счёт усиленной конструкции и толстых стенок
• Долговечность благодаря однородному цинковому покрытию, нанесённому до формования
• Огнестойкость снижает риск распространения пламени в случае аварии
• Крышка в комплекте - исключает необходимость докупать отдельные элементы
• Широкий температурный диапазон (-80…+150 C) - подходит для холодных зон и нагреваемых объектов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс защиты не указан, поэтому не подходит для открытых улиц или сырых подвалов без дополнительной защиты
• Требует точного совпадения глубины лотков (50 мм); несовместим с лотками другой высоты
• Не имеет встроенных клемм или разъёмов - нельзя использовать как распределительную коробку
• Запрещено применять при температурах ниже -80 C или выше +150 C - выход за пределы класса УХЛ2 может вызвать хрупкость стали или деформацию покрытия

Примеры использования

• Соединение широкого лотка 300 мм с узким 200 мм на конвейерной линии
• Переход между двумя уровнями кабельных трасс в цехе с ограниченным пространством
• Обход препятствий (башмаки оборудования, трубопроводы) с изменением ширины канала
• Монтаж в распределительных пунктах, где требуется экономия места и сохранение герметичности

Практические советы

• Проверьте внутреннюю ширину лотков перед монтажом - они должны точно соответствовать 300 мм и 200 мм
• При использовании в местах с вибрацией закрепите переходник дополнительно антивибрационными прокладками
• Не используйте для прокладки силовых кабелей с током более 100 А без проверки тепловой нагрузки - материал не рассчитан на теплоотвод, только на механическую защиту
• При необходимости замены - крышка снимается без демонтажа всего участка; достаточно открутить два-три самореза
• Для длительной эксплуатации в условиях повышенной влажности рекомендуется периодически осматривать кромки на предмет появления белого налёта - это признак начала коррозии, хотя цинкование Сендзимира значительно замедляет этот процесс
