Переходник симметричный с крышкой Стандарт 300х200х80 | PR16.0482 Промрукав Строитель

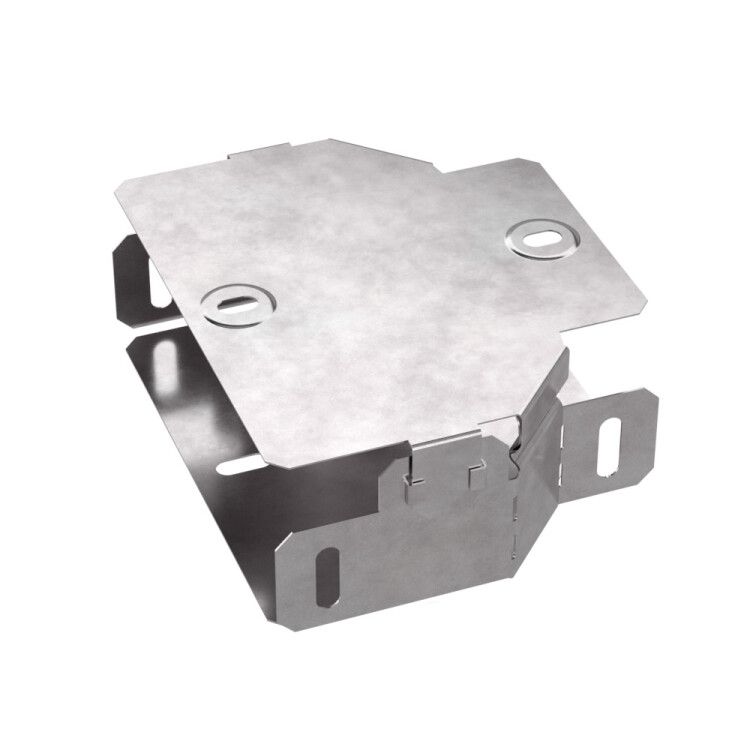

Переходник симметричный с крышкой 300х200х80 от ПРОМРУКАВ (арт. pr16.0482) используется для плавного перехода между лотками разной ширины в системах кабельной трассы. Изготовлен из оцинкованной стали с высокой устойчивостью к коррозии, подходит для установки в помещениях и под навесом.

Назначение и область применения

Переходник симметричный с крышкой 300х200х80 применяется для изменения ширины кабельного лотка - например, при переходе с широкого участка трассы на более узкий, или наоборот. Благодаря симметричной форме он обеспечивает равномерное распределение нагрузки и сохраняет целостность кабельной системы. Подходит для прокладки силовых и слаботочных кабелей в промышленных зонах, на заводах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Габариты: 300×200×80 мм - длина, ширина, высота корпуса;
• Материал: сталь оцинкованная, с защитным покрытием по методу Сендзимира;
• Толщина цинкового слоя: 10–22 мкм - обеспечивает долговечную защиту от коррозии;
• Конструкция: симметричная редукция - равномерное изменение ширины с обоих бортов;
• Крышка: в комплекте, фиксируется для защиты от внешних воздействий;
• Огнестойкость: да - выдерживает повышенные температуры без потери формы;
• Цвет: серый - соответствует стандартному цвету металлических элементов кабельных систем;
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C;
• Исполнение: усиленное - повышена жесткость стенок для работы под механической нагрузкой;
• Соединители: отсутствуют - требует самостоятельного крепления к лоткам.

Совместимость и монтаж

Переходник симметричный с крышкой 300х200х80 совместим с лотками той же серии от ПРОМРУКАВ, имеющими ширину 300 мм и 200 мм. Для монтажа требуется закрепить его болтами или сваркой к основанию лотка. Учитывайте посадочные габариты - внутренние размеры входа и выхода должны точно соответствовать профилю лотков. Крышка устанавливается после прокладки кабелей и фиксируется саморезами или защелками (тип крепления зависит от модели лотка).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к агрессивной среде. Цинкование по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ2 позволяет использовать переходник в условиях повышенной влажности и перепадов температур, характерных для промышленных объектов.

Преимущества

• Высокая прочность благодаря усиленной конструкции - выдерживает давление кабелей и случайные удары;
• Долговечность - оцинковка по методу Сендзимира защищает металл даже при повреждении поверхности;
• Закрытая форма с крышкой предотвращает попадание пыли, влаги и сторонних предметов;
• Не требует специальных инструментов для монтажа - работает с обычными крепежами;
• Подходит для систем с высокой плотностью кабелей - не деформируется под нагрузкой.

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-класс не указан, не следует применять в сырых местах без дополнительной герметизации;
• Не рекомендуется для использования вне помещений под открытым небом - хотя материал устойчив к коррозии, длительное воздействие осадков снижает срок службы;
• Отсутствие встроенных соединителей требует дополнительного крепления - необходимо предусмотреть места для болтов или сварки;
• Не подходит для перехода с круглых или прямоугольных каналов на другие формы - только для лотков одинакового типа.

Примеры использования

• На производстве: переход между широким лотком над станком и узким лотком вдоль стены;
• В АСУ ТП: соединение лотков разной ширины при модернизации кабельной трассы;
• На складах: организация маршрута кабеля от крупного распределительного щита к узкому участку трассы;
• В тепловых пунктах: использование в условиях высоких температур и вибраций.

Практические советы

• Перед монтажом проверьте точное соответствие ширины лотков - отклонение более 5 мм может вызвать перегрузку на кромках;
• При использовании в вибрирующих зонах дополнительно затяните крепеж и используйте антивибрационные прокладки;
• Если переходник установлен под навесом, регулярно проверяйте состояние крышки - она должна плотно прилегать;
• При замене старого оборудования - этот переходник можно использовать вместо аналогичных изделий других брендов, если габариты совпадают;
• Для удобства сборки - собирайте всю трассу с учетом расположения этого переходника заранее, чтобы избежать лишнего переключения кабелей.
