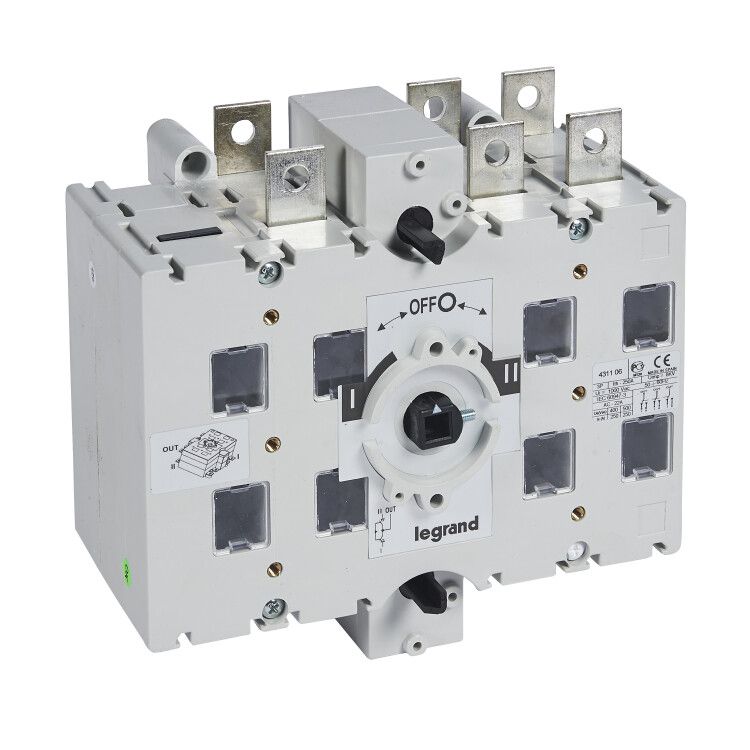

Перекидной выключатель-разъединитель DCX-M - 250 А типоразмер 3 3П винтовые зажимы | 431106 Legrand

Рубильник реверсивный 250А трехполюсный, выключатель-разъединитель DCX-M 250А с винтовыми зажимами - это коммутационное устройство для безопасного отключения и переключения трёхфазных цепей постоянного и переменного тока. Применяется в промышленных распределительных щитах там, где требуется ручное управление направлением тока, например, на насосных станциях, конвейерах или системах с реверсивным двигателем.

Назначение и область применения

Этот рубильник выполняет функции выключателя и разъединителя одновременно. Он позволяет вручную отключить питание для обслуживания оборудования и переключить фазы для изменения направления вращения двигателя. Подходит для установки в стационарные распределительные щиты промышленного типа. Устройство не предназначено для частых операций включения/выключения под нагрузкой - его задача - надёжное отключение и реверс, а не регулярная коммутация.

Технические характеристики

• Номинальный ток: 250 А - способен работать длительно с током до этого значения без перегрева.
• Количество полюсов: 3 - контролирует все три фазы трёхфазной сети.
• Номинальное напряжение: 400–690 В - работает в сетях среднего напряжения, включая промышленные системы 400 В и 690 В.
• Условный ток короткого замыкания: 12 кА - выдерживает кратковременные аварийные токи до 12 тысяч ампер без разрушения.
• Номинальная мощность при AC-23, 400 В: 90 кВт - рассчитан на управление двигателями мощностью до 90 киловатт.
• Тип присоединения: болтовое соединение - провода крепятся винтами, что обеспечивает прочный контакт.
• Количество переключающих контактов: 4 - используется для реализации реверса: два контакта на каждую из двух позиций (вперёд/назад).
• Степень защиты IP2X - защищает от доступа пальцев к токоведущим частям, но не предохраняет от попадания воды или пыли.
• Тип элемента управления: рукоятка поворотная удлинённая - удобна для дистанционного или труднодоступного управления, требует поворота на 90° между положениями.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую плату внутри шкафа.
• Цвет элементов управления: черный - контрастный, легко заметен в условиях освещения.

Совместимость и монтаж

Рубильник DCX-M 250А совместим с большинством стандартных распределительных щитов промышленного класса. Монтаж осуществляется на монтажную плиту или DIN-рейку. Для подключения используйте медные провода сечением до 50 мм2 - они должны плотно входить в винтовые зажимы. Перед затяжкой проверьте, чтобы провода были зачищены на 8–10 мм, без оголённых жил вне зажима. Обязательно соблюдайте момент затяжки, указанный в документации Legrand - переусиливать нельзя, можно повредить пластиковые детали.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение благодаря механической блокировке между двумя реверсивными положениями: одно из них всегда остаётся открытым. Напряжение питания не должно превышать 690 В - работа выше этого порога недопустима. IP2X не обеспечивает защиту от брызг и пыли, поэтому устройство следует устанавливать только во внутренних помещениях, в закрытых щитах.

Преимущества

• Реверсивное исполнение - позволяет менять направление вращения двигателя без внешней схемы переключения.
• Болтовые зажимы - обеспечивают долговечный и надёжный контакт даже при высоких токах.
• Удлинённая рукоятка - снижает риск травмы при работе рядом с активным оборудованием.
• Жёсткая конструкция - устойчив к вибрациям, характерным для промышленных объектов.
• Совместимость с сериями Legrand Euro - легко интегрируется в существующие решения от того же производителя.

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - более 10–15 операций в час может привести к быстрому износу контактов.
• IP2X не допускает использование в сырых, пыльных или открытых местах - нужна герметичная защита корпуса.
• Требуется ручное управление - автоматизация невозможна без дополнительных реле или приводов.
• Не подходит для цепей с постоянным током выше 690 В - максимальное напряжение указано в спецификации.
• Запрещена установка в щиты с ограниченным свободным пространством - габариты устройства требуют минимум 150 мм глубины для работы рукоятки.

Примеры использования

• Переключение направления движения конвейера на пищевом производстве.
• Отключение и реверс насосной группы в системе водоснабжения.
• Обслуживание и ремонт станков с ЧПУ - перед проведением работ отключают питание через этот рубильник.
• Резервирование в системах с двумя источниками питания, когда необходимо выбрать один из двух.

Практические советы

• Перед первым запуском проверьте, что рукоятка находится в нейтральном (отключенном) положении - это предотвратит случайное включение.
• При использовании в системах с частыми реверсами рекомендовано периодически (раз в 3 месяца) проверять состояние винтовых зажимов - возможен ослабление из-за вибрации.
• Не используйте этот рубильник как основной выключатель для ежедневного старта/останова - он не рассчитан на такие нагрузки. Лучше применять его как разъединитель, а управление оставлять контакторам.
• При замене или модернизации щита учтите, что DCX-M 250А имеет фиксированную ширину - убедитесь, что место в шкафу соответствует габаритам модели 431106.
• Для безопасности всегда применяйте блокировочные замки на рукоятке при выполнении техобслуживания - это обязательное правило согласно нормам ЭБ.
