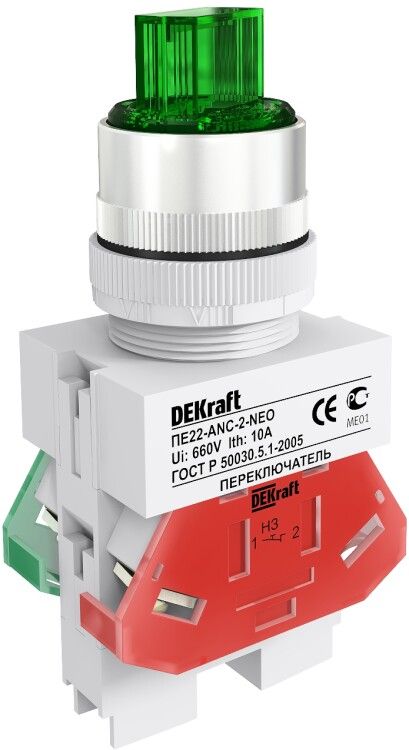

Переключатель на 2 положения I-O ПЕ-22 ANC-2 d22мм с фиксацией стандарт. ручка 24В AC/DC зел. DEKraft 25072DEK APC

Переключатель ANC-2 d22мм от DEKraft - компактное устройство с фиксацией в двух положениях (I–O), предназначено для ручного управления и индикации состояния оборудования в сетях 24 В переменного или постоянного тока. Устройство совмещает надежную коммутацию, встроенную светодиодную индикацию и защиту IP54, что делает его подходящим для промышленной автоматизации.

Назначение и область применения

ANC-2 d22мм используется для включения и выключения электрических цепей с индикацией текущего состояния. Подходит для управления оборудованием, где требуется четкая визуальная обратная связь: пульты управления, станки, конвейеры, системы вентиляции, освещения и другие устройства с ручным управлением. Применяется там, где важна надежность и видимость состояния - например, на панелях или дверях шкафов.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как в сетях переменного, так и постоянного тока;
• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер;
• Количество контактов: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый) - позволяет использовать как для включения, так и для контроля состояния;
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления;
• Тип подключения: винтовые зажимы - удобны для подключения проводов сечением до 2,5 мм2;
• Индикация: встроенный светодиод - светится при включенном состоянии (положение “I”);
• Диаметр отверстия: 22 мм - соответствует стандартному монтажному размеру;
• Цвет корпуса: зелёный, переднее кольцо - хромированное - обеспечивает контраст и узнаваемость;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации;
• Способ монтажа: через монтажную плату - устанавливается в отверстие панели, фиксируется сзади;
• Нормативный документ: ГОСТ 50030.5.1-2005 - соответствие требованиям к аппаратам управления.

Совместимость и монтаж

ANC-2 d22мм устанавливается в отверстие диаметром 22 мм, типичное для панельных переключателей. Для монтажа необходимо просверлить отверстие в стенке шкафа или панели, вставить переключатель и зафиксировать его с помощью гайки сзади. Кабель подключается к винтовым клеммам - рекомендуется зачищать жилы на 8–10 мм, плотно затягивать винты, чтобы исключить нагрев. Устройство не требует внешних креплений, но важно соблюдать минимальный зазор вокруг него для теплоотвода и доступа к клеммам.

Безопасность и стандарты

ANC-2 d22мм соответствует ГОСТ 50030.5.1-2005, который регламентирует безопасность электроустановочных изделий. Степень защиты IP54 предотвращает попадание пыли и брызг воды, снижая риск замыканий в условиях производства. Индикация выполнена светодиодом с внутренним ограничителем тока - исключает перегрузку даже при скачках напряжения. Работает в температурном диапазоне, предусмотренном для исполнения УХЛ4 (-25C…+40C).

Преимущества

• Встроенная LED-индикация - сразу видно, включено ли оборудование, без необходимости проверки мультиметром;
• Два типа контактов (НО + НЗ) - позволяют реализовать сложные схемы управления, например, сигнализацию отказа;
• Фиксированные положения - предотвращают случайное переключение, особенно в вибрационной среде;
• Хромированное кольцо - улучшает эргономику и визуальное восприятие, легко моется;
• Поддержка AC/DC - универсальность для различных систем управления;
• Надежная сборка от DEKraft - серия ПЕ-22 известна долговечностью в промышленных условиях.

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - применение на 110/220 В вызовет выход из строя;
• IP54 недостаточен для влажных помещений с прямым воздействием воды - не используйте в уличных условиях или на мойках;
• Нет встроенной механической блокировки - нельзя использовать как аварийный выключатель без дополнительных мер безопасности;
• Светодиод потребляет энергию - при питании от маломощных источников (например, PLC) возможна необходимость в отдельном питании индикации;
• Не имеет встроенного предохранителя - для защиты цепи нужен внешний автомат или предохранитель.

Примеры использования

• Включение/выключение насоса на станке - зелёный свет показывает, что система запущена;
• Ручной режим конвейера - оператор переключает между “работа” и “останов”, LED подтверждает состояние;
• Освещение в цеховой зоне - переключатель установлен на двери шкафа, индикация показывает, когда свет включен;
• Система управления HVAC - сигнал “ON/OFF” в контроллер, одновременно визуальный индикатор для обслуживающего персонала.

Практические советы

• При монтаже в металлический шкаф - убедитесь, что корпус переключателя не замыкает на массу, хотя он не требует заземления;
• Для длительной работы в условиях высокой вибрации - дополнительно закрепите кабель хомутиком рядом с точкой подключения;
• LED-индикация ярче всего заметна при затемнении - если в помещении много света, убедитесь, что переключатель расположен в зоне, свободной от бликов;
• При использовании с PLC - учтите, что ток светодиода (~10–20 мА) может влиять на входной ток модуля, лучше подключать индикацию параллельно основной нагрузке;
• Проверьте посадочный диаметр 22 мм перед заказом - некоторые аналоги имеют 22,5 мм, что может затруднить установку.
