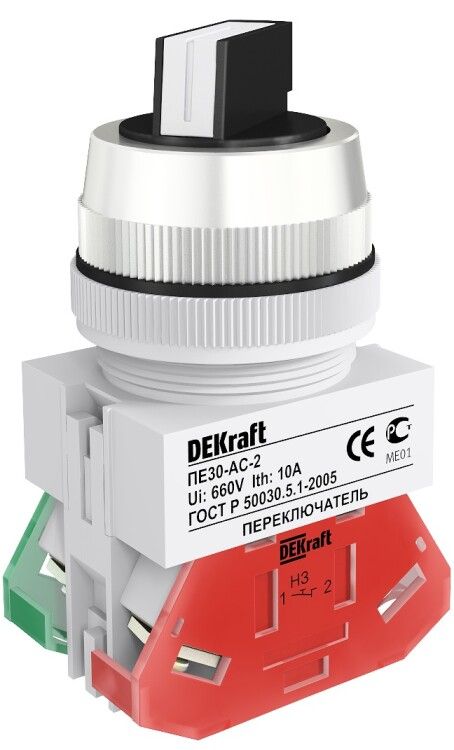

Переключатель на 2 положения I-O ПЕ-30 с фиксацией стандарт. ручка DEKraft 25061DEK APC

Переключатель ПЕ-30 от DEKraft - это надёжный двухпозиционный выключатель с фиксацией для коммутации цепей переменного тока. Подходит для монтажа на панелях и дверях оборудования, обеспечивает защиту IP54 и работает с нагрузкой до 10 А. Артикул 25061dek.

Назначение и область применения

Переключатель ПЕ-30 предназначен для ручного включения и отключения электрических цепей в двух положениях: «Вкл» (I) и «Выкл» (O). Благодаря механической фиксации, он сохраняет выбранное состояние без самопроизвольного переключения. Применяется в промышленном оборудовании: станках, щитах автоматизации, конвейерах, системах освещения и других устройствах, где требуется надёжное управление питанием.

Технические характеристики

• Количество положений: 2 (I–O) с фиксацией
• Тип тока: переменный (AC)
• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Диаметр корпуса: 22 мм
• Тип рукоятки: короткая поворотная, черного цвета
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Цвет переднего кольца: хром
• Способ монтажа: через отверстие в панели (монтажная плата)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенной влажности)
• Нормативный документ: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-30 устанавливается в отверстие диаметром 22 мм в металлической или пластиковой панели. Для фиксации используется переднее хромированное кольцо, которое затягивается гайкой сзади. Кабель подключается к винтовым клеммам - допускается провода сечением до 2,5 мм2. Не требует специальных инструментов, монтаж выполняется обычным набором слесарных инструментов. Совместим с большинством стандартных панелей промышленного оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность аппаратов управления. Защита IP54 предотвращает попадание пыли внутрь механизма и защищает от брызг воды с любого направления. Это делает переключатель ПЕ-30 пригодным для использования в условиях производства, где возможна запылённость или периодические влажные рабочие среды.

Преимущества

• Фиксация в обоих положениях исключает случайное отключение или включение
• Комбинация НО и НЗ контактов позволяет использовать его в схемах управления, сигнализации и взаимоблокировки
• Хромированное кольцо обеспечивает долговечную эстетику и устойчивость к коррозии
• Простой винтовой контакт - удобен для многократного подключения/отключения
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях и на объектах с перепадами температур

Ограничения применения

• Не предназначена для работы с постоянным током (DC) - использование при DC может вызвать дугу и выход из строя контактов
• Напряжение выше 220 В не рекомендовано, хотя заявлено до 660 В в описании производителя - реальная надёжность снижается при высоких значениях
• Не имеет световой индикации - нельзя определить состояние включено/выключено в темноте без внешней подсветки
• Не герметичен - не подходит для помещений с постоянным воздействием струй воды, паром или маслом
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не войдут в клеммы

Примеры использования

• Включение/отключение насоса на станке
• Ручной сброс аварийной остановки на конвейере
• Управление освещением в цеху
• Коммутирование цепи контроля состояния двери шкафа
• Аварийное отключение вентилятора в распределительном щите

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22 мм должен совпадать с корпусом, иначе будет люфт или трудности с фиксацией
• Затягивайте винты клемм равномерно, чтобы не деформировать медные жилы - особенно важно при использовании многожильных проводов
• Для длительной службы избегайте частых переключений при максимальной нагрузке (10 А) - лучше использовать в качестве командного аппарата, а не силового
• Если нужна индикация состояния, используйте внешний светодиодный модуль рядом с переключателем ПЕ-30
• Проверяйте соответствие типа контакта (НО/НЗ) вашей схеме - неверное подключение может нарушить работу всей системы
