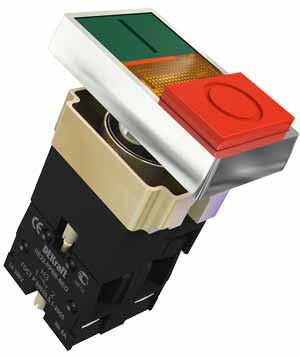

Переключатель на 2 положения I-O ПЕ-22 PPBB d22мм 220В неон зел./красн. DEKraft 25062DEK APC

Переключатель на 2 положения I-O PPBB диаметр 22 мм 220 В неоновый зеленый-красный ПЕ-22 от DEKraft - это кнопочный выключатель с фиксацией и двойной индикацией, предназначенный для ручного управления и визуального контроля состояния оборудования в промышленных системах. Артикул 25062dek соответствует серийному решению ПЕ-22, совместимому с панельным монтажом и стандартными условиями эксплуатации.

Назначение и область применения

Переключатель на 2 положения I-O PPBB диаметр 22 мм 220 В неоновый зеленый-красный ПЕ-22 используется для включения и выключения электрических цепей с ручным управлением. Цветная индикация (зелёный - «выкл», красный - «вкл») позволяет оператору сразу определить состояние устройства без дополнительных приборов. Применяется в панелях управления станков, конвейеров, насосов, систем автоматизации и других стационарных установках. Подходит для монтажа на дверях шкафов, щитах и корпусах оборудования.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Индикация: встроенная неоновая лампа, цветная - красный/зелёный
• Тип толкателя: цилиндрический, утопленный (потайной) - зелёный, выступающий - красный
• Фиксация: без самовозврата (позиция сохраняется после нажатия)
• Способ монтажа: через монтажную плату (панельный монтаж)
• Диаметр отверстия: 22 мм
• Цвет переднего кольца: хромированный
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенная влажность)
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Переключатель на 2 положения I-O PPBB диаметр 22 мм 220 В неоновый зеленый-красный ПЕ-22 устанавливается в подготовленное отверстие диаметром 22 мм. Для надёжной фиксации используется переднее хромированное кольцо, которое затягивается гайкой с тыльной стороны панели. Кабель подключается к винтовым клеммам - допускается провода сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении индикационной лампы: она работает параллельно контактам и требует наличия напряжения 220 В AC. Монтаж возможен на металлических и пластиковых панелях толщиной до 8 мм.

Безопасность и стандарты

Переключатель ПЕ-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам в промышленном оборудовании. Степень защиты IP54 обеспечивает безопасную работу в условиях пыли и случайных брызг воды - подходит для цехов, мастерских, помещений с повышенной влажностью. Климатическое исполнение УХЛ4 гарантирует стабильную работу в холодных и влажных регионах России. Лампа индикации изолирована и не создаёт риска поражения током при нормальной эксплуатации.

Преимущества

• Двухцветная индикация снижает вероятность ошибки оператора - легко отличить «вкл» от «выкл»
• Фиксация в обоих положениях исключает случайное отключение
• Встроенные контакты НО и НЗ позволяют использовать переключатель в сложных схемах управления
• Хромированное кольцо улучшает эргономику и долговечность внешней части
• Неоновая лампа потребляет мало энергии и служит долго без замены

Ограничения применения

• Не предназначен для работы в средах с постоянным воздействием струй воды, масла или агрессивных химических веществ
• Не рассчитан на высокую частоту включения - рекомендовано не более 10–15 включений в минуту
• Не подходит для монтажа в взрывоопасных зонах (не имеет взрывозащиты)
• Индикация работает только при наличии напряжения 220 В - при отключённом питании свет не горит
• Необходимо соблюдать минимальный радиус изгиба кабеля при подключении - не менее 5×диаметра жилы

Примеры использования

• Управление запуском/остановкой конвейера на пищевом производстве
• Включение аварийного освещения в распределительном щите
• Ручной режим работы насосной станции в системе водоснабжения
• Активация тестового режима на стенде обслуживания оборудования
• Контроль состояния нагревательного элемента в термокамере

Практические советы

• При монтаже проверьте глубину отверстия - толщина панели должна позволять плотно зафиксировать кольцо без люфта
• Подключайте индикацию только к нагрузке, которая получает напряжение 220 В - иначе лампа не будет работать
• Используйте кабель с медными жилами и качественной изоляцией - алюминий не рекомендуется из-за риска ослабления контакта
• При сборке щита убедитесь, что провода не задевают движущиеся части и не перегибаются около клемм
• Для длительной службы не допускайте попадания влаги внутрь корпуса - даже при IP54 важно следить за герметичностью окружения
• Замена лампы невозможна - при выходе из строя требуется замена всего переключателя ПЕ-22
