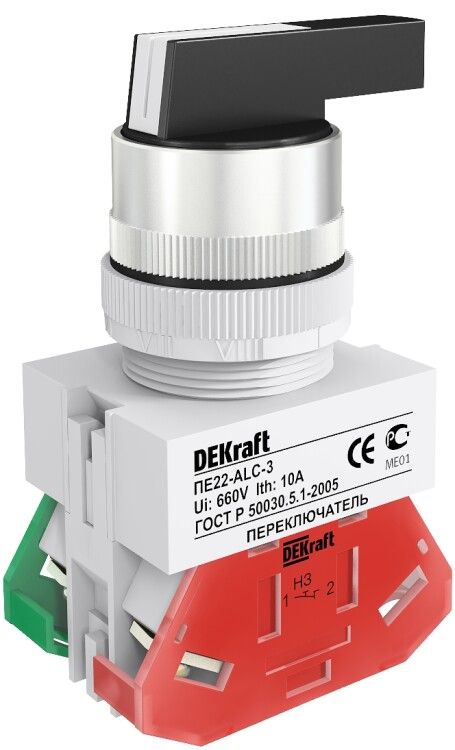

Переключатель на 3 положения I-O-II ПЕ-22 ALCRL-3 d22мм прав. и лев. без фиксации удлинен. ручка DEKraft 25147DEK APC

Переключатель трехпозиционный I-O-II ПЕ-22 от DEKraft (артикул 25147dek) - это механический коммутирующий аппарат с возвратным механизмом, предназначенный для управления электрическими цепями в условиях повышенной запыленности и влажности. Удобная удлинённая ручка обеспечивает точное управление даже в ограниченном пространстве.

Назначение и область применения

Переключатель ПЕ-22 используется для переключения между тремя состояниями: выключено (O), включено влево (I) и включено вправо (II). Каждое из рабочих положений (I и II) не фиксируется - после отпускания ручка автоматически возвращается в нейтральное положение O. Это делает его идеальным для ситуаций, где требуется временно активировать функцию, например, запуск оборудования, тестирование или ручное управление.

Подходит для установки на панелях, дверях и корпусах стационарных установок: станков, конвейеров, систем автоматизации, контрольных щитов. Применяется в цепях переменного тока до 220 В, где необходима надёжная коммутация с двумя независимыми контактами.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество нормально открытых (НО) контактов: 2
• Количество положений: 3 (I–O–II)
• Тип возврата: пружинный, без фиксации в рабочих положениях
• Диаметр монтажного отверстия: 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Тип подключения: винтовые зажимы
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: УХЛ4 (работа при температуре от −25C до +40C, влажность до 98%)
• Цвет ручки: чёрный
• Цвет переднего кольца: хромированный
• Наличие переднего кольца: да - обеспечивает герметичную посадку в панель
• Нормативный документ: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22 монтируется через круглое отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие в панели или двери корпуса, вставить переключатель и зафиксировать его с помощью резьбового крепления внутри устройства. Переднее хромированное кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги внутрь.

Подключение осуществляется через два винтовых зажима - каждый из них рассчитан на провода сечением до 2,5 мм2. Жилы должны быть зачищены на 6–8 мм, затянуты равномерно, чтобы избежать перегрева. Подключение к контактам выполняется параллельно: первый контакт управляет цепью I, второй - цепью II. Общий ноль/нейтраль подключается к общей шине.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность электроустановочных изделий. Степень защиты IP54 позволяет использовать его в помещениях с высокой запылённостью и возможными брызгами воды - например, на производственных участках, в мастерских, на складах. Климатическое исполнение УХЛ4 гарантирует работу в неотапливаемых помещениях при низких температурах.

Преимущества

• Автоматический возврат в нейтральное положение исключает случайное длительное включение
• Удлинённая ручка удобна для операторов в перчатках или при ограниченном доступе
• Хромированное кольцо и чёрная ручка обеспечивают контрастность и визуальный контроль положения
• Два независимых НО-контакта позволяют управлять двумя различными цепями одновременно
• Надёжная винтовая клемма снижает риск ослабления контакта при вибрациях

Ограничения применения

• Не предназначен для постоянного удерживания в одном из рабочих положений - только для импульсного управления
• Максимальный ток 10 А - нельзя применять для нагрузок выше этого значения (например, мощные нагреватели или двигатели свыше 2,2 кВт)
• Не имеет световой индикации - состояние цепи не визуализируется
• Не рекомендован для установки в местах с постоянным потоком воды или прямым воздействием дождя - IP54 не обеспечивает полную гидроизоляцию
• Запрещена установка в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Управление направлением движения ленты конвейера: влево - движение в одну сторону, вправо - в другую, центр - останов
• Активация ручного режима на станке: нажал - включился, отпустил - вернулся в автономный режим
• Тестовый запуск насоса или вентилятора без постоянного включения
• Выбор режима работы системы: «Работа A» / «Выкл» / «Работа B»

Практические советы

• При монтаже проверьте глубину отверстия - переключатель должен полностью войти, а переднее кольцо плотно прилегать к поверхности
• Используйте только медные жилы сечением ≤2,5 мм2 - алюминий или более толстые провода могут вызвать перегрев
• При подключении двух цепей убедитесь, что они не имеют общего потенциала - избегайте замыканий между контактами
• Для долговечности не используйте силу при переключении - ручка должна двигаться легко, без усилия
• Если требуется фиксация в рабочем положении - выбирайте другие модели серии ПЕ-22 с фиксацией, а не этот вариант
