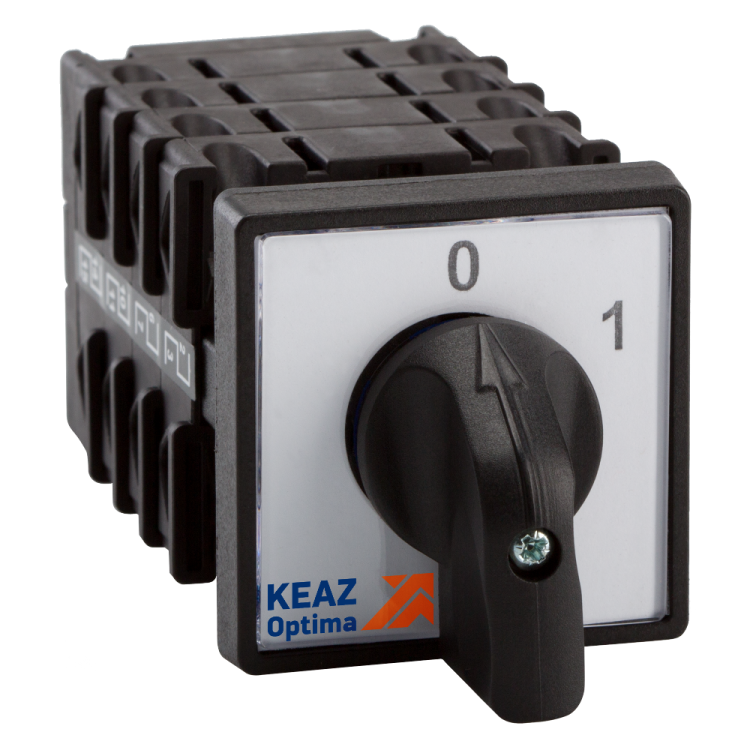

Переключатель кулачковый OptiSwitch 4G10 69 U R014 КЭАЗ 138257

Переключатель кулачковый 4G10-69-U-R014 от КЭАЗ Optima - компактное встраиваемое устройство с четырьмя полюсами и коммутацией 4 нормально открытых и 4 нормально замкнутых контактов. Подходит для управления цепями переменного и постоянного тока до 690 В и 10 А, монтируется на плату, используется в автоматических системах управления оборудованием.

Назначение и область применения

Переключатель кулачковый 4G10-69-U-R014 предназначен для ручного переключения электрических цепей в контрольных, управляющих и силовых схемах. Благодаря наличию двух положений рукоятки и комбинации НО/НЗ контактов, он позволяет изменять направление тока, переключать режимы работы оборудования или активировать резервные пути. Применяется в пультах управления, щитах автоматики, станках, конвейерах, системах освещения и других установках, где требуется надёжная механическая коммутация.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В (переменный/постоянный ток)
• Число полюсов: 4
• Количество контактов: 4 НО + 4 НЗ
• Число положений рукоятки: 2
• Способ монтажа: на печатную плату (SMD-тип)
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 2,5 мм2
• Степень защиты: IP44 (защита от предметов >1 мм и брызг воды)
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Габариты передней панели: 48×48 мм
• Производственный стандарт: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-69-U-R014 рассчитан на монтаж на печатную плату - не требует корпуса или DIN-рейки. Для установки необходимо вырезать отверстие 48×48 мм в панели. Винтовые зажимы позволяют подключить одножильные или многожильные провода сечением до 2,5 мм2. Перед монтажом проверьте совпадение расположения выводов с трассировкой платы. Устройство не предназначено для внешнего монтажа - не имеет герметичной лицевой рамки. Монтаж возможен только в защищённых помещениях с уровнем защиты IP44 и выше.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает безопасность при случайном контакте с пальцами и защищает от брызг воды, что допускает использование в условиях повышенной влажности, но исключает мойку или воздействие струи воды. Конструкция не содержит взрывозащиты - применение во взрывоопасных зонах запрещено. Работа с напряжением до 690 В требует соблюдения правил электробезопасности: отключение питания перед обслуживанием, использование изолирующего инструмента.

Преимущества

• Высокая надёжность механической коммутации - контакты не зависят от электроники, работают даже при скачках напряжения
• Комбинированная схема 4НО+4НЗ даёт гибкость в проектировании логики управления
• Малые габариты (48×48 мм) позволяют экономить место на плате
• Совместимость с AC/DC - один тип устройства для различных схем
• Конструкция от КЭАЗ Optima гарантирует долгий срок службы при регулярных переключениях

Ограничения применения

• Не подходит для частых переключений более 10–15 раз в минуту - риск перегрева контактов
• IP44 недостаточно для уличного монтажа, дождя, пылевых сред
• Отсутствие световой индикации - невозможно определить текущее положение без визуального осмотра
• Не рекомендован для цепей с высокими импульсными нагрузками (например, мощные двигатели без предварительного отключения)
• Фиксированное количество контактов - нельзя расширить число полюсов или изменить схему соединения

Примеры использования

• Переключение направления вращения двигателя в станке с ЧПУ
• Выбор режима работы системы вентиляции: “работа” / “останов”
• Активация резервного источника питания через переключение цепей
• Локальный управляемый отсек в щите управления с несколькими выходами
• Тестирование схемы в лаборатории - ручное переключение сигналов

Практические советы

• При монтаже на плату используйте шаблон 48×48 мм - точное соответствие размеров предотвратит перекос и повреждение корпуса
• Затягивайте винты усилием 0,2–0,3 Нм - переусилие может повредить контактные колодки
• Проверяйте целостность контактов мультиметром после сборки - особенно важно при использовании НЗ-цепей
• Для длительной эксплуатации в условиях вибраций закрепите устройство дополнительно клеем или хомутами
• При работе с сетью 380 В помните: устройство позволяет измерять напряжение между фазами - не прикасайтесь к клеммам при включенном питании
• Замена аналога: если нужна версия с IP65 или DIN-монтажом - выбирайте другие модели серии OptiSwitch 4G
