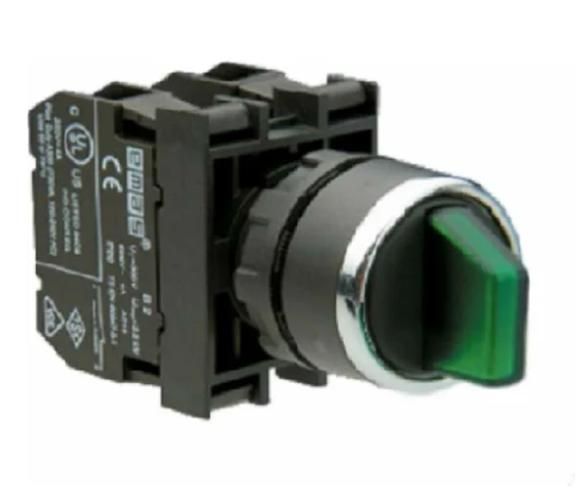

Переключатель 0-1, с фиксацией, 2НО, зеленый EMAS B101SL20Y

Переключатель EMAS B101SL20Y - механический переключатель 0-1 с фиксацией и двумя нормально открытыми контактами, предназначенный для управления цепями переменного тока до 250 В. Подходит для панелей управления, оборудования с необходимостью визуального контроля состояния, где важна долговечность и возможность подключения подсветки.

Назначение и область применения

Переключатель EMAS B101SL20Y используется для коммутации электрических цепей в двух положениях: выключено (0) и включено (1). Фиксация каждого положения предотвращает случайное переключение. Подходит для установки на щитах управления, станках, конвейерах, системах автоматизации, где требуется четкое управление и индикация состояния через подсветку.

Технические характеристики

• Количество контактов: 2 нормально открытых (2НО)
• Номинальное напряжение: 250 В AC
• Номинальный ток: 4 А
• Коммутируемая мощность: 1000 ВА
• Рабочий диапазон температур: от –5 C до +40 C
• Степень защиты: IP50 - защита от пыли, но не от воды
• Электрический ресурс: 100 000 операций
• Механический ресурс: 500 000 операций
• Максимальная частота операций: до 3000/час без нагрузки, до 1200/час при полной нагрузке
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сечение подключаемого провода: 1,5–2,5 мм2
• Подсветка: совместим с блоком подсветки типа BA9s (неоновая лампа или светодиод)
• Материал корпуса: поликарбонат

Совместимость и монтаж

Переключатель EMAS B101SL20Y устанавливается в отверстие диаметром 22 мм - стандартный размер для многих панелей управления. Конструкция позволяет монтировать устройство в любом положении - горизонтально, вертикально или под углом. Для подключения проводов используются клеммы с зажимом, обеспечивающие надежный контакт при сечении 1,5–2,5 мм2. Блок подсветки BA9s легко крепится к основному корпусу - система сборки работает по принципу «Лего». Совместим со стандартными табличками и универсальными держателями для маркировки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений. Класс защиты IP50 обеспечивает защиту от проникновения пыли, что важно для помещений с высоким уровнем запыления. Однако устройство не защищено от брызг и влаги - не применяйте в условиях повышенной влажности или на открытом воздухе. Температурный режим ограничен - не используйте ниже –5 C или выше +40 C.

Преимущества

• Высокая механическая прочность - до 500 тысяч циклов переключения
• Интегрированная возможность подсветки - визуальный контроль состояния без внешних решений
• Гибкий монтаж - можно устанавливать в любом направлении
• Простое подключение - клеммы рассчитаны на стандартные сечения проводов
• Поликарбонатовый корпус - устойчив к ударным нагрузкам и химическим воздействиям
• Совместимость с типовыми компонентами - таблички, держатели, блоки подсветки BA9s

Ограничения применения

• Не предназначен для работы во влажной среде - IP50 не защищает от воды
• Запрещена эксплуатация при температурах ниже –5 C и выше +40 C
• Не рекомендован для частых переключений при максимальной нагрузке более 1200 раз в час
• Не поддерживает постоянный ток - только переменный ток до 250 В
• Подсветка требует отдельного блока BA9s - не встроена в устройство

Примеры использования

• Управление питанием станка на производстве - кнопка “Вкл/Выкл” с подсветкой
• Выбор режима работы системы автоматизации - активация одного из двух режимов
• Пульт управления освещением в производственном цеху
• Контрольный переключатель на распределительном щите с индикацией состояния

Практические советы

• При монтаже проверьте диаметр отверстия - он должен точно соответствовать 22 мм
• Для подсветки используйте только совместимые элементы BA9s - другие типы не подходят
• Не затягивайте кабель слишком сильно - это повредит клеммы и снижает срок службы
• Если планируете использовать в пыльной среде - регулярно очищайте поверхность устройства
• Перед первым включением проверьте соответствие напряжения сети и номинала переключателя - 250 В AC максимум
• EMAS B101SL20Y не заменяет автоматические выключатели - предназначен исключительно для ручного управления
