Переключатель проходной 1-кл. СП Glossa 10А IP20 (сх. 6) 10AX механизм баклажан. SE GSL001161 APC

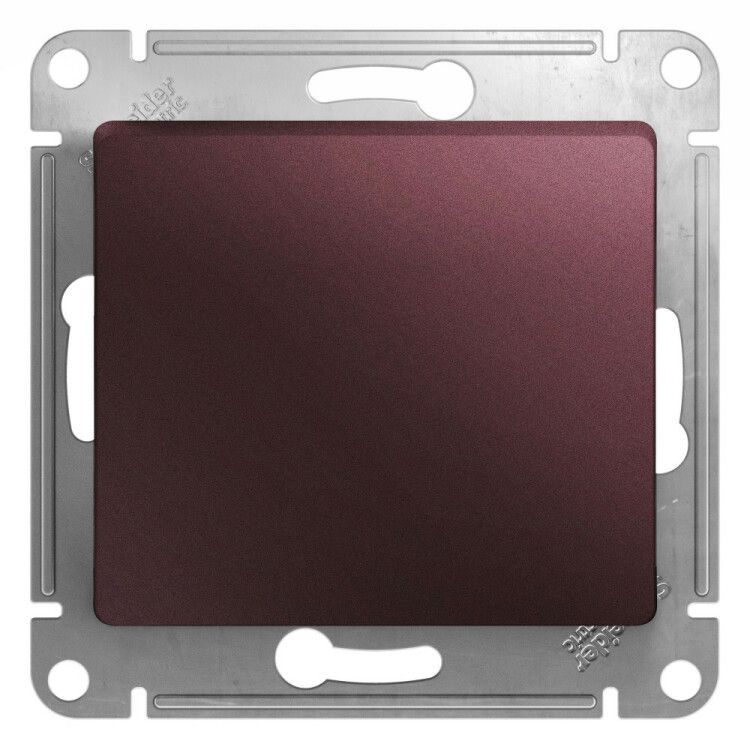

Переключатель проходной одноклавишный Systeme Electric артикула gsl001161 предназначен для управления освещением из двух мест - например, в длинном коридоре, на лестнице или в спальне. Механизм с матовым фиолетовым покрытием из прочного пластика сочетает надёжную работу, удобство монтажа и встроенную подсветку.

Назначение и область применения

Этот переключатель используется в схемах с двумя точками управления одним ом - когда один выключатель находится у входа, а второй - у выхода помещения. Подходит для жилых домов, офисов, общественных зданий. Применяется в системах внутреннего освещения с нагрузкой до 10 А и напряжением 220–250 В. Не предназначается для управления мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество клавиш: 1
• Схема подключения: переключатель на 2 направления (проходной)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Цвет: фиолетовый (баклажановый), матовое покрытие
• Материал корпуса: PC+ASA - ударопрочный пластик, устойчивый к царапинам и УФ-излучению
• Габариты: 70,8 × 70,8 × 38,5 мм
• Тип крепления: винтовое, в установочную коробку
• Способ подключения: винтовые зажимы (клеммы)
• Подсветка: есть - позволяет легко найти выключатель в темноте
• Безгалогенный состав: да - соответствует экологическим нормам RoHS
• Тип серии: рамочная, совместима с декоративными рамками серии Glossa

Совместимость и монтаж

Механизм gsl001161 рассчитан на скрытую установку в стандартную круглую или прямоугольную подрозетник глубиной не менее 40 мм. Клеммы расположены в два ряда - верхний и нижний - что упрощает соединение проводов при сборке проходной схемы. Для работы требуется минимум три провода: фаза, два перемычки между переключателями. Совместим с любыми рамками серии Glossa. Нельзя использовать с обычным одноклавишным выключателем - нужна пара таких же проходных устройств.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Отсутствие галогенов снижает риск образования токсичных веществ при повышении температуры. IP20 обеспечивает базовую защиту от случайного прикосновения, но не допускает использование во влажных помещениях (ванная, баня, улица). Для этих условий требуются устройства с IP44 и выше.

Преимущества

• Удобная подсветка клавиши - видна даже при минимальном освещении
• Высокая механическая стойкость корпуса - материал PC+ASA не трескается и не царапается при длительной эксплуатации
• Чётко продуманная система клемм - два ряда упрощают подключение в сложных схемах
• Совместимость с рамками Glossa - можно менять цвет лицевой части без замены механизма
• Экологически безопасный состав - не содержит галогенов, безопасен при утилизации

Ограничения применения

• Не влажные среды - IP20 недостаточно для кухни, ванной, подвала
• Только для переменного тока 220–250 В - нельзя применять в постоянном токе или сети 12/24 В
• Запрещено подключать нагрузку более 10 А - например, мощные обогреватели (>2,2 кВт)
• Требуется парный комплект - один такой переключатель работает только с другим таким же

Примеры использования

• Лестница: первый выключатель у основания, второй - на площадке второго этажа
• Длинный коридор: управление светом с обоих концов
• Спальня: один переключатель у двери, другой - возле кровати
• Проходная комната: свет включается с одной стороны, выключается с противоположной

Практические советы

• При монтаже проверьте соответствие номеров клемм на всех трёх проводах - неверное подключение сделает схему некорректной
• Обязательно используйте два одинаковых переключателя gsl001161 - смешивание моделей вызывает отказ функционала
• При закручивании винтов не переусердствуйте - перегрузка может повредить контактную группу
• Если планируете изменить стиль интерьера - выбирайте рамки Glossa того же цвета; механизм остаётся прежним
• Для тестирования схемы перед окончательной отделкой временно подсоедините лампу - так легче определить правильность подключения
