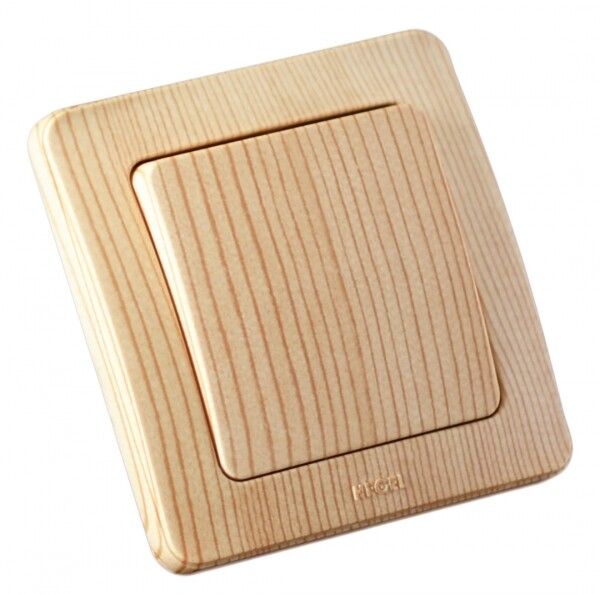

Переключатель одноклавишный скрытый сосна 16А - ВС16-361-02 HEGEL

Переключатель скрытой установки одноклавишный 16А 250В цвет сосна от бренда HEGEL (артикул вс16-361-02) предназначен для коммутации освещения и других бытовых нагрузок в помещениях с внутренней проводкой. Устройство обеспечивает управление двумя независимыми цепями через одну клавишу, что делает его удобным решением для сложной схемы освещения.

Назначение и область применения

Этот переключатель используется для управления двумя группами светильников или другим оборудованием - например, вентиляцией, розетками или приборами - из одного места. Подходит для квартир, офисов, жилых домов и других помещений с внутренней электропроводкой. Благодаря схеме «переключатель на 2 направления» позволяет включить одну нагрузку, отключить вторую, и наоборот - без необходимости устанавливать два отдельных выключателя.

Технические характеристики

• Номинальный ток: 16 А - поддерживает нагрузку до 3,5 кВт при 220 В
• Номинальное напряжение: 250 В - совместим с сетью 220–240 В
• Количество полюсов: 1 - управляет одной фазой
• Способ подключения: винтовые зажимы - надёжное соединение с медными проводами
• Максимальное сечение кабеля: 1,5 мм2 - не рекомендуется использовать провода толще
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: пластик - устойчив к механическим воздействиям, не горючий
• Цвет и отделка: имитация дерева «сосна», глянцевая поверхность - эстетичный вид в интерьере
• Размеры: 80×80×15 мм - стандартный формат для скрытых монтажных коробок
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Переключатель скрытой установки одноклавишный 16А 250В цвет сосна (вс16-361-02) устанавливается в стандартную глубокую монтажную коробку (обычно 60–70 мм глубиной). Крепится винтами к планкам внутри коробки. Для подключения используются винтовые клеммы - затягивать необходимо равномерно, чтобы не повредить контакт. Провода должны быть зачищены на 8–10 мм, без оголённых жил вне зажима. Учитывайте, что максимальное сечение кабеля - 1,5 мм2; более толстые провода не войдут в клемму. Устройство совместимо с любыми стандартными рамками 80×80 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не защищает от попадания влаги - поэтому не применяйте в ванных, кухнях или на улице. Наличие галогенов в составе пластика означает, что при возгорании возможен выброс токсичных веществ - соблюдайте правила противопожарной безопасности. Климатическое исполнение УХЛ3 гарантирует работу в условиях средней влажности и умеренных температур, характерных для большинства жилых помещений в России.

Преимущества

• Одна клавиша вместо двух - экономия места на стене
• Глянцевая деревянная отделка гармонирует с современным интерьером
• Простая и проверенная схема подключения - легко заменить старый аналог
• Фиксированная конструкция - не требует регулярного обслуживания
• Подходит для замены в существующих системах без переделки проводки

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, бассейн) - IP20 недостаточно
• Запрещено подключение кабелей сечением более 1,5 мм2 - есть риск перегрева и выхода из строя
• Не подходит для мощных устройств свыше 3,5 кВт - превышение тока вызывает оплавление контактов
• Не используйте в местах с высокой запылённостью - пыль может проникнуть внутрь через щели
• Не монтируйте вблизи нагревательных приборов - материал термически ограничен

Примеры использования

• Включение/выключение света в спальне и ночника на одной клавише
• Управление потолочным светом и точечными светильниками в гостиной
• Коммутация освещения и вентилятора в комнате студента
• Переключение между основным и аварийным источником света в офисе

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к клемме
• Проверьте соответствие сечения провода - 1,5 мм2 - это максимум, который можно безопасно подключить
• Если планируете заменить старый выключатель, сравните размеры: новый имеет стандартные 80×80 мм
• При закручивании винтов не переусердствуйте - пластик хрупкий, можно треснуть корпус
• Для лучшего внешнего вида используйте рамку того же дизайна - изделие совместимо с большинством рамочных серий
• Не устанавливайте рядом с радиаторами или плитами - высокая температура снижает срок службы пластика
