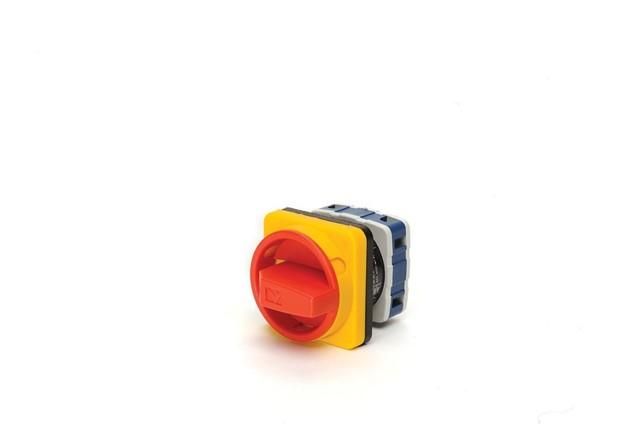

Переключатель двухпозиционный аварийный 25А (0-1) 90 градусов, 2 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA025AK241E EMAS

Переключатель двухпозиционный 25А (0-1) от EMAS (артикул psa025ak241e) - это механический коммутационный аппарат без собственного энергопотребления, предназначенный для надёжного переключения цепей управления, питания двигателей и сигналов в промышленной автоматике.

Назначение и область применения

Переключатель двухпозиционный 25А (0-1) используется для ручного переключения между двумя состояниями: «выкл» (0) и «вкл» (1). Применяется как главный выключатель, групповой переключатель или коммутирующее устройство в цепях управления и силовых контурах. Подходит для работы с одно- и трёхфазными двигателями, системами сигнализации, измерительными цепями и другими нагрузками в промышленном оборудовании.

Технические характеристики

• Номинальный ток: 25 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/отключения
• Электрический ресурс: минимум 50 000 циклов при номинальной нагрузке
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Рабочая температура: от –5 C до +40 C
• Корпус: бакелитовый, компактный, устойчивый к механическим воздействиям
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель двухпозиционный 25А (0-1) монтируется в щиты, пульты управления и оборудование через стандартные крепёжные отверстия. Для подключения используются винтовые зажимы - провода сечением до 4 мм2. Установка возможна как вертикально, так и горизонтально. Обязательно проверьте соответствие посадочных размеров перед монтажом. Клеммы рассчитаны на медные жилы; использование алюминиевых проводов требует переходных соединений.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Защита IP54/IP56 обеспечивает работу в условиях запылённости и повышенной влажности. Диэлектрическая прочность и высокое сопротивление изоляции гарантируют безопасную эксплуатацию даже при кратковременных перегрузках.

Преимущества

• Отсутствие необходимости в внешнем питании - работает исключительно за счёт механического действия
• Высокая надёжность благодаря долгому ресурсу (до 100 тыс. циклов)
• Износостойкий бакелитовый корпус устойчив к химическим и механическим повреждениям
• Эргономичная ручка удобна для быстрого переключения даже в перчатках
• Поддержка широкого диапазона токов (10–120 А) позволяет использовать один тип устройства в различных схемах

Ограничения применения

• Не предназначен для частых включений/отключений свыше 50 000 циклов при максимальной нагрузке - для таких задач рекомендованы контакторы или полупроводниковые решения
• Запрещено применение вне диапазона температур –5…+40 C - низкие температуры снижают пластичность материалов, высокие - риск перегрева
• Не следует использовать в средах с агрессивными химическими веществами, паром или маслом - хотя IP54/IP56 защищают от пыли и брызг, длительный контакт с жидкостями может повредить внутренние элементы
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузок или коротких замыканий, требуется дополнительная защита (предохранители, автоматы)

Примеры использования

• Главный выключатель на станке с трёхфазным двигателем
• Выбор режима работы: «ручной» / «автоматический» на пульте управления
• Переключение между основным и резервным источником питания в малых системах
• Активация/деактивация системы сигнализации
• Ручное управление конвейером или насосом в цехе

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 25 А - переключатель рассчитан именно на этот ток, хотя допускает более высокие значения в рамках диапазона 10–120 А
• Для частых операций (более 10 раз в день) контролируйте состояние контактов - признаки подгорания требуют замены
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев, слишком сильный - деформацию металлических деталей
• При установке в открытую среду используйте дополнительный кожух или крышку, чтобы продлить срок службы при IP54
• Обращайте внимание на положение ручки - она фиксируется в крайних положениях, но не имеет промежуточных позиций
