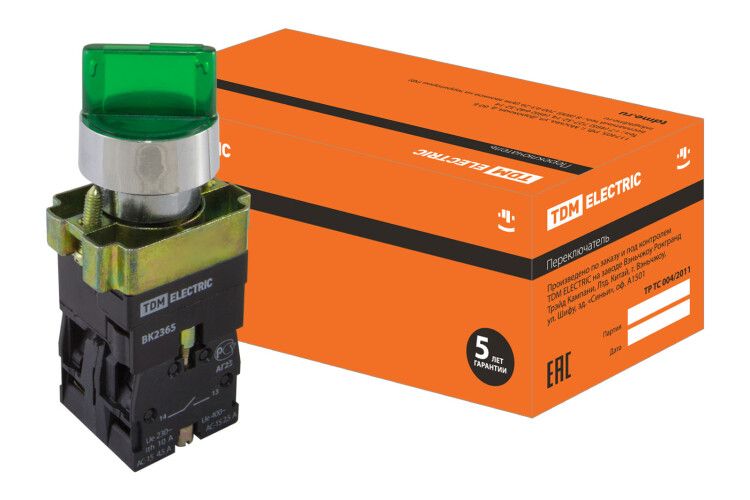

Переключатель BK 2365, 2 положения, зеленый, 1з+1р TDM SQ0703-0014

Переключатель 2 положения зеленый 1з+1р от TDM ELECTRIC (артикул sq0703-0014) - это комбинированное устройство для индикации состояния цепей и ручного управления оборудованием, предназначенное для установки в электрощитах и промышленных панелях.

Назначение и область применения

Переключатель 2 положения зеленый 1з+1р используется одновременно как световой индикатор и управляющий элемент. Он показывает текущее состояние цепи (например, включено/выключено) и позволяет вручную переключать режим работы оборудования. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем аварийного отключения и других объектах электроснабжения.

Технические характеристики

• Количество положений: 2
• Цвет индикатора: зеленый
• Контактная группа: 1 нормально открытый + 1 нормально закрытый (1з+1р)
• Работает с переменным током до 660 В / постоянным током до 400 В
• Частота: 50 Гц
• Светодиодная матрица: поддерживает напряжения 12 В, 24 В, 36 В, 110 В (переменный и постоянный ток)
• Срок службы светодиода: до 6000 часов
• Замена лампы: возможна - вместо неоновой можно установить светодиодную матрицу
• Монтаж: через отверстие 22 мм (стандартный посадочный диаметр)

Совместимость и монтаж

Переключатель 2 положения зеленый 1з+1р монтируется в панели или щит с отверстием диаметром 22 мм. Контакты подключаются с помощью винтовых зажимов с тарельчатыми шайбами - они предотвращают ослабление соединения при вибрациях. Модуль контактов крепится к корпусу с помощью пластмассового флажка, что исключает необходимость дополнительных креплений. Быстросъемная головка позволяет менять светофильтры и светодиодные матрицы без инструментов - достаточно вынуть старую часть и вставить новую.

Преимущества

• Светодиодная матрица ярче и долговечнее неоновой лампы - снижает потребность в обслуживании
• Гибкая система замены: можно использовать как неоновую лампу, так и светодиодную матрицу - совместимость с разными источниками питания
• Цветные сменные светофильтры позволяют стандартизировать визуальную сигнализацию в щите
• Упрощенная конструкция ускоряет монтаж и демонтаж - не требует специальных инструментов
• Фиксация проводов с тарельчатыми шайбами повышает надежность в условиях вибраций

Ограничения применения

• Не предназначен для работы при температурах ниже -25 C и выше +60 C - указанные условия не указаны явно, но типичны для аналогичных изделий; проверьте документацию производителя при экстремальных условиях
• Светодиодная матрица не работает без внешнего источника питания - необходимо правильно выбрать напряжение (12–110 В) и тип тока (AC/DC)
• Не является взрывозащищённым устройством - не применяется в опасных зонах без дополнительной защиты
• Не рекомендуется для частого механического воздействия - не рассчитан на интенсивное использование в качестве основного органа управления в высокочастотных циклах

Примеры использования

• Индикация включения насоса в системе водоснабжения - зеленый свет показывает, что оборудование запущено
• Управление пускателем на конвейере: переключатель включает/выключает ленту, а индикатор подтверждает состояние
• Система аварийного отключения: зеленый индикатор показывает, что цепь находится в рабочем состоянии после сброса
• Щит управления HVAC: сочетание переключателя и индикатора позволяет оператору контролировать работу вентиляционных групп

Практические советы

• При замене неоновой лампы на светодиодную матрицу обязательно проверьте соответствие напряжения питания - используйте только те значения, что указаны (12 В, 24 В, 36 В, 110 В AC/DC)
• Для удобства обслуживания заранее подготовьте запасные светофильтры и светодиодные модули того же типа
• При монтаже в металлический щит убедитесь, что изоляция вокруг отверстия не повреждена - переключатель имеет металлическую резьбу
• Не затягивайте винты зажимов слишком сильно - это может повредить медные жилы проводов
• Перед первым включением проверьте целостность контактов и правильность подключения - особенно важно при использовании постоянного тока
