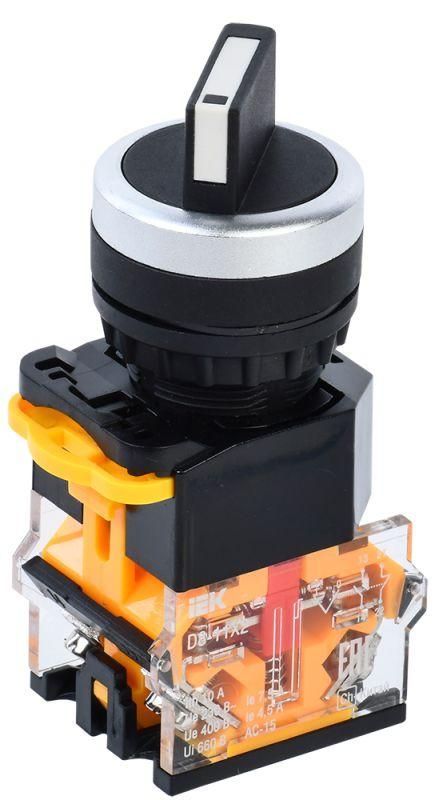

Переключатель D8-11X2 на 2 полож. 1НО+1НЗ черн. KARAT IEK BSW30-11X2-3-24-2-K02

Переключатель D8-11X2 2 положения 1 нормально замкнутый + 1 нормально открытый черный от бренда IEK предназначен для коммутации цепей управления в распределительных щитах. Этот встраиваемый прибор сочетает один нормально замкнутый и один нормально открытый контакт в одном корпусе, обеспечивая гибкий контроль за оборудованием без лишних элементов.

Назначение и область применения

Переключатель D8-11X2 2 положения 1 нормально замкнутый + 1 нормально открытый черный используется для ручного управления электрическими цепями переменного тока до 400 В и частотой 50 Гц. Подходит для управления магнитными пускателями, реле автоматики и других устройств в системах контроля и безопасности. Применяется в промышленном оборудовании, на конвейерах, насосных станциях и в распределительных щитах, где требуется надежный и наглядный способ переключения режимов работы.

Технические характеристики

• Количество положений: 2 (с нейтральным положением между ними)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: 7,5 А
• Номинальное напряжение: 400 В
• Число полюсов: 1
• Тип управления: поворотная рукоятка
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Монтаж: встраиваемый, требует отверстие в panel
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Переключатель D8-11X2 2 положения 1 нормально замкнутый + 1 нормально открытый черный совместим со стандартными встраиваемыми коробками для аппаратов управления. Устанавливается через круглое отверстие диаметром 22 мм - типичный размер для таких устройств. Контактный модуль фиксируется внутри шкафа, а головка с рукояткой выступает наружу. Для подключения используются клеммы с зажимами под провода до 2,5 мм2. Перед установкой проверьте соответствие глубины шкафа и длины контактного модуля.

Безопасность и стандарты

Устройство соответствует требованиям к управляемому оборудованию для сетей до 400 В переменного тока. Степень защиты IP40 исключает попадание инструментов и крупных частиц, но не защищает от влаги - поэтому не применяется во влажных средах или на улице. Конструкция выполнена из самозатухающего пластика, что снижает риск распространения пламени при аварии.

Преимущества

• Комбинированный контакт: один прибор заменяет два отдельных переключателя - экономит место в щите
• Нейтральное положение позволяет полностью отключить цепь без активного состояния
• Поворотная рукоятка обеспечивает четкую визуальную индикацию текущего положения
• Быстросъемная головка упрощает обслуживание и замену без демонтажа всей системы
• Черный цвет контрастирует с другими кнопками, улучшая узнаваемость в составе панели

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или воздействия жидкостей - IP40 недостаточно для таких сред
• Не предназначен для коммутации силовых цепей выше 7,5 А или напряжения свыше 400 В
• Не работает в качестве главного рубильника - только для управления вторичными цепями
• Не рекомендован для частых циклов более 1000 раз в час - возможна преждевременная износостойкость контактов

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной” / “Выкл.” (нейтральное положение)
• Активация/деактивация сигнализации в системе безопасности
• Переключение между основным и резервным источником питания в системе управления
• Ручной запуск/остановка вентилятора или насоса в распределительном щите

Практические советы

• При монтаже используйте только провода сечением до 2,5 мм2 - большие жилы могут повредить клеммы
• Обязательно отключите питание перед установкой или заменой - даже при малом токе есть риск поражения
• Для удобства обслуживания выбирайте модели с пометкой “быстросъемная головка” - можно менять только верхнюю часть без отсоединения проводов
• Проверяйте посадочное отверстие в щите: диаметр должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с фиксацией
• При групповой установке нескольких переключателей D8-11X2 2 положения 1 нормально замкнутый + 1 нормально открытый черный - располагайте их так, чтобы рукоятки не мешали друг другу при повороте
