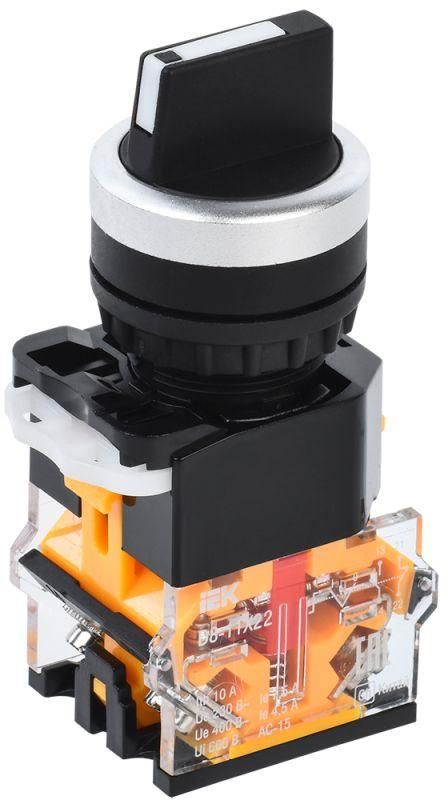

Переключатель D8-11X22 на 2 полож. 1НО+1НЗ черн. KARAT IEK BSW30-11X22-3-24-2-K02

Переключатель D8-11X22 2 положения 1 нормально открытый + 1 нормально закрытый черный от бренда IEK предназначен для ручного управления электрическими цепями в распределительных щитах. Этот прибор сочетает один нормально замкнутый и один нормально разомкнутый контакт в одном корпусе, что позволяет коммутировать две различные нагрузки одним движением. Артикул bsw30-11x22-3-24-2-k02 соответствует модели с встраиваемой конструкцией и поворотной рукояткой.

Назначение и область применения

Переключатель D8-11X22 2 положения 1 нормально открытый + 1 нормально закрытый черный используется для ручного управления оборудованием в системах автоматизации. Он применяется для включения/выключения контакторов, реле, маломощных двигателей и других устройств в цепях переменного тока до 400 В и частотой 50 Гц. Подходит для установки в распределительных щитах на DIN-рейку. Благодаря наличию нейтрального положения, обеспечивается безопасное выключение обоих контуров одновременно.

Технические характеристики

• Количество положений: 2 (с нейтральным положением между ними)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Число полюсов: 1
• Номинальный ток: 7,5 А
• Максимальное рабочее напряжение: 400 В
• Степень защиты: IP40 — защищён от предметов больше 1 мм, но не от воды
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Управление: поворотная рукоятка
• Монтаж: встраиваемый, фиксация в отверстии 22 мм
• Цвет: чёрный

Совместимость и монтаж

Переключатель D8-11X22 2 положения 1 нормально открытый + 1 нормально закрытый черный имеет стандартизованный встраиваемый корпус, совместимый с отверстием диаметром 22 мм. Устанавливается в панель или крышку распределительного щита. Контактный модуль легко снимается для обслуживания — достаточно потянуть за рукоятку. Для подключения используются клеммы с зажимом на провода сечением до 2,5 мм². Не требует дополнительных креплений — фиксируется штоком с гайкой внутри щита.

Безопасность и стандарты

Переключатель соответствует требованиям к устройствам управления в электроустановках до 1000 В. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не обеспечивает защиту от влаги — не рекомендуется для установки во влажных помещениях или на улице. Конструкция выполнена из самозатухающего пластика, соответствующего нормам UL94 V-2.

Преимущества

• Объединяет два типа контактов (НО и НЗ) в одном устройстве — экономит место в щите
• Нейтральное положение исключает случайное включение оборудования
• Быстросменяемая головка позволяет менять внешний вид или тип рукоятки без замены всего устройства
• Высокая механическая надёжность — срок службы 10 лет при частом использовании
• Чёрный цвет снижает бликование и хорошо сочетается с большинством панелей

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — IP40 недостаточно для таких задач
• Напряжение выше 400 В запрещено — даже если система работает на 440 В, использовать этот переключатель нельзя
• Не рассчитан на управление мощными двигателями свыше 5,5 кВт без использования промежуточных контакторов
• Не подходит для автономных систем — требуется внешнее питание для контролируемых устройств

Примеры использования

• Управление насосом и клапаном в одной системе: одно положение включает насос через НО-контакт, другое — открывает клапан через НЗ-контакт
• Выбор режима работы станка: “ручной” и “автоматический” с отключением всех цепей в нейтральном положении
• Аварийное отключение света и вентиляции в помещении с возможностью возврата в исходное состояние

Практические советы

• При монтаже проверьте глубину отверстия — корпус должен полностью войти, чтобы рукоятка не задевала за стенку щита
• Используйте только медные провода сечением 0,5–2,5 мм²; алюминиевые провода не допускаются
• При необходимости замены рукоятки — заказывайте оригинальную часть от IEK, совместимую с моделью D8-11X22
• Не используйте переключатель в качестве основного рубильника — он не предназначен для частых отключений под нагрузкой выше 7,5 А
• Для удобства идентификации функций пометьте каждое положение этикеткой — особенно важно при наличии нейтральной позиции
