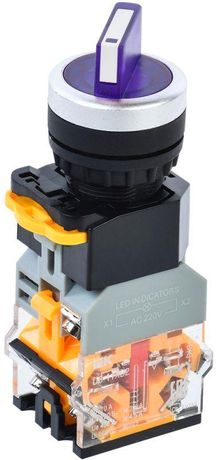

Переключатель D8-11XD2 на 2 полож. 1НО+1НЗ с подсвет. син. KARAT IEK BSW30-11XD2-3-14-2-K07

Переключатель D8-11XD2 на 2 положения 1нормально-открытый + 1нормально-замкнутый с подсветкой синий от бренда IEK предназначен для ручного управления электрическими цепями в распределительных щитах. Модель сочетает коммутационную функцию с визуальной индикацией через синюю подсветку, что упрощает контроль состояния оборудования. Артикул bsw30-11xd2-3-14-2-k07 соответствует встраиваемому исполнению с двумя фиксированными позициями.

Назначение и область применения

Переключатель D8-11XD2 используется для ручного включения/выключения цепей в системах автоматизации. Подходит для управления магнитными пускателями, реле и другими устройствами в сетях переменного тока до 400 В и частотой 50 Гц. Устанавливается исключительно в распределительных щитах. Синяя подсветка позволяет легко определить текущее состояние переключателя в условиях слабого освещения.

Технические характеристики

• Количество положений: 2 (с нейтральным положением между ними)
• Количество полюсов: 1
• Номинальный ток: 7,5 А (длительная нагрузка)
• Максимальное рабочее напряжение: 400 В
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Количество переключающих контактов: 0 (не имеет переключающего механизма - только НЗ и НО)
• Диаметр отверстия для установки: 22 мм
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Управление: поворотная короткая рукоятка
• Индикация: да, синяя подсветка
• Срок службы: 10 лет

Совместимость и монтаж

Переключатель D8-11XD2 - встраиваемое устройство. Для установки требуется подготовленное отверстие диаметром 22 мм в стенке шкафа или щита. Контактный модуль соединяется с проводами после монтажа головки. Рукоятка фиксируется в трёх позициях: «вкл.», «нейтральное», «выкл.». Перед монтажом проверьте соответствие глубины корпуса внутреннему пространству щита. Совместим с типовыми модульными щитами IEK и аналогичными продуктами других производителей.

Безопасность и стандарты

Переключатель D8-11XD2 соответствует требованиям к устройствам управления для электрических цепей до 400 В. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение вне закрытых щитов запрещено. Конструкция выполнена в соответствии с требованиями безопасности для промышленного оборудования.

Преимущества

• Наличие нейтрального положения снижает риск случайного включения
• Синяя подсветка визуально выделяет активное состояние, даже при плохом освещении
• Комбинированная пара контактов (НО+НЗ) позволяет реализовать базовые схемы управления без дополнительных реле
• Фиксация рукоятки в трёх позициях предотвращает некорректное управление
• Высокий срок службы (10 лет) при условии соблюдения номинальных параметров

Ограничения применения

• Не применяется во влажных средах, на улице или в помещениях с высокой влажностью - степень защиты IP40 не предусматривает защиту от воды
• Нельзя использовать в цепях с напряжением выше 400 В или током свыше 7,5 А - возможен выход из строя контактов
• Не подходит для частого переключения (более 10–15 раз в минуту) - не рассчитан на интенсивную работу
• Отсутствуют встроенные механические блокировки - требует внешнего решения при необходимости взаимоблокировки нескольких переключателей

Примеры использования

• Управление пуском/остановкой маломощного двигателя в станке
• Выбор режима работы конвейера (ручной / автономный)
• Аварийная остановка участка линии с возвратом в нейтральную позицию
• Локальный контроль вентиляционного оборудования в распределительном щите

Практические советы

• При монтаже используйте только кабели сечением, соответствующим току 7,5 А - рекомендовано минимум 1,5 мм2 медного провода
• Проверяйте плотность посадки в отверстие 22 мм - зазор более 0,5 мм может вызвать люфт рукоятки
• Подключение контактов: НО и НЗ находятся на одном модуле - не путайте с обычным однополюсным выключателем
• Для долговечности избегайте воздействия механических ударов на рукоятку - она не предназначена для силового воздействия
• При замене старого переключателя убедитесь, что новый имеет ту же схему контактов (НО+НЗ) и совпадает по габаритам
