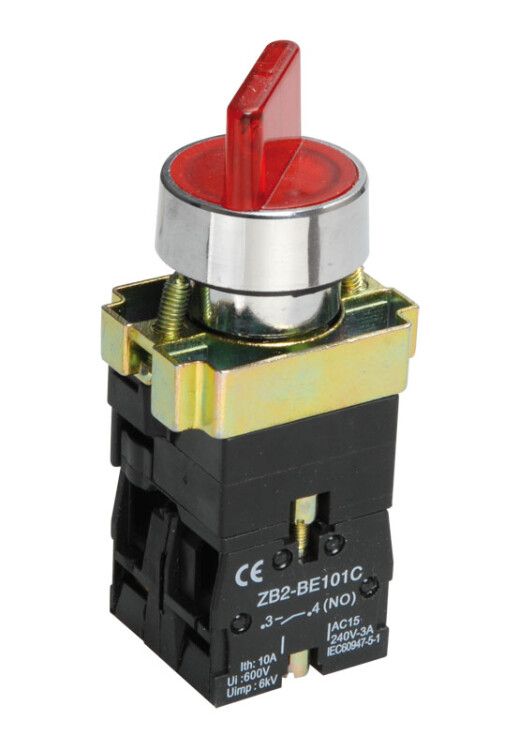

Переключатель LAY5-BK2465 на 2 полож. 1НО+1НЗ красн. KARAT IEK BSW90-BK-2-K04

Переключатель на 2 положения 1НО+1НЗ красный LAY5-BK2465 от IEK - это встраиваемый коммутационный аппарат с нейтральным положением, предназначенный для ручного управления электрическими цепями переменного тока. Применяется в силовых и управляющих контурах панелей управления, где требуется надёжное переключение между двумя рабочими состояниями. Артикул LAY5-BK2465 соответствует серийному решению IEK для промышленной автоматизации.

Назначение и область применения

Переключатель на 2 положения 1НО+1НЗ красный LAY5-BK2465 используется для ручного управления оборудованием через замыкающие (НО) и размыкающие (НЗ) контакты. Подходит для включения/выключения, переключения режимов работы или активации аварийных функций в системах автоматики. Часто применяется в пультах управления станков, конвейеров, насосных станций и распределительных щитах. Учитывая наличие нейтрального положения, он позволяет временно отключить цепь без фиксации в одном из крайних положений - удобно для точечного запуска или тестирования.

Технические характеристики

• Количество положений: 2 (с нейтральным положением посередине)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = всего 2 переключающих контакта
• Номинальный ток: 7,5 А (длительная нагрузка)
• Номинальное напряжение: 230 В переменного тока (AC)
• Род тока: только переменный (50 Гц)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Диаметр отверстия для монтажа: 22 мм
• Максимальное сечение кабеля: 2,5 мм2
• Тип управления: поворотная рукоятка короткого типа - удобна для ограниченного пространства
• Цвет: красный - согласно стандарту IEC для предупредительных сигналов
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Соответствие стандарту: ГОСТ 30011.5.1

Совместимость и монтаж

Переключатель LAY5-BK2465 предназначен для установки в монтажную плату или панель с круглым отверстием диаметром 22 мм. Монтаж осуществляется за счёт фиксирующего кольца, которое затягивается с тыльной стороны. Кабель подключается к клеммам с зажимом на 2,5 мм2 - подходят медные жилы одножильные или многожильные. Не требует специальных инструментов, но важно не перегнуть провода при подключении. Устройство совместимо с другими элементами серии LAY5 от IEK - можно использовать одинаковые корпуса и крепления для унификации сборки.

Безопасность и стандарты

Переключатель на 2 положения 1НО+1НЗ красный LAY5-BK2465 соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие безопасности и механической прочности. IP40 обеспечивает защиту от доступа к токоведущим частям случайным предметам, но не защищает от брызг или пыли - поэтому не рекомендован для открытых площадок или сырых помещений. Цветовая маркировка (красный) соответствует правилам сигнализации: указывает на опасность или аварийное состояние. Электрические параметры рассчитаны исключительно на переменный ток 230 В - применение на постоянном токе недопустимо.

Преимущества

• Наличие нейтрального положения позволяет безопасно отключать цепь без фиксации - снижает риск ошибочного включения
• Короткая рукоятка экономит место в плотно укомплектованных шкафах
• Чёткое тактильное ощущение переключения между положениями - минимизирует вероятность неверного действия
• Высокая долговечность: срок службы 10 лет при регулярном использовании
• Совместимость с другими изделиями серии LAY5 - упрощает замену и обслуживание

Ограничения применения

• Не допускается использование в средах с высокой запылённостью, влагой или агрессивными газами - IP40 не обеспечивает герметичность
• Нельзя применять в цепях постоянного тока - только переменный ток 230 В
• Максимальный ток 7,5 А - не подходит для мощных двигателей или нагревателей выше 1,7 кВт
• Не предназначен для частого переключения более 10–15 раз в минуту - возможен преждевременный износ контактов
• Требуется чистая поверхность вокруг отверстия 22 мм - деформация панели может помешать фиксации

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной” / “Останов” (нейтральное положение)
• Аварийное отключение вентиляционной системы
• Переключение между основным и резервным источником питания в малых щитах
• Ручной запуск насоса после проверки давления
• Тестирование схемы автоматики перед пуском оборудования

Практические советы

• При монтаже используйте отверстие точно 22 мм - меньшее вызовет трещины в панели, большее - плохую фиксацию
• Подключайте провода строго до 2,5 мм2 - большие сечения не войдут в клемму, меньше - плохо зажмутся
• Не затягивайте фиксирующее кольцо слишком сильно - есть риск повреждения пластиковой части корпуса
• Для внешнего контроля состояния устройства сочетайте с индикаторными лампами - красный цвет сам по себе не показывает текущее положение
• Проверьте соответствие напряжения сети - даже кратковременное превышение 230 В может вывести контакты из строя
• При замене старого переключателя - сверьте тип контактов (НО/НЗ) и количество полюсов - LAY5-BK2465 имеет только 1 полюс
