Переключатель КПЕ2122Р-черный-2но+2нз-ручка-фикс-3поз-IP40 | 311138 КЭАЗ

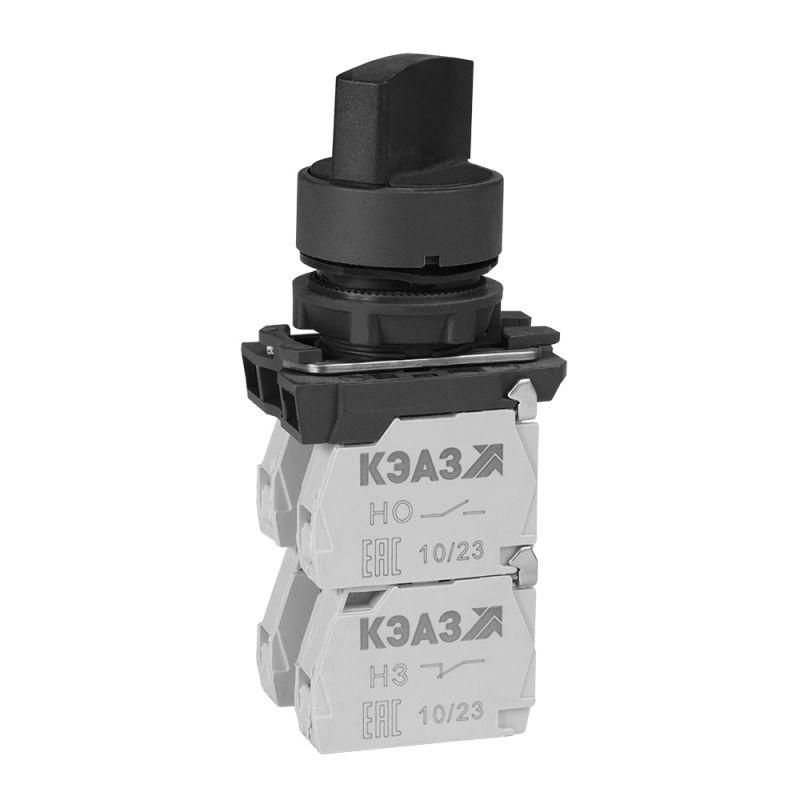

Переключатель КПЕ2122Р от КЭАЗ - это поворотный кулачковый переключатель с четырьмя контактами (два нормально открытых и два нормально закрытых), рассчитанный на управление цепями контроля и автоматизации. Артикул 311138 подходит для монтажа в панели оборудования с диаметром отверстия 22,3 мм, обеспечивает три устойчивых положения, включая нейтральное, и работает в условиях с уровнем защиты IP40.

Назначение и область применения

Переключатель КПЕ2122Р предназначен для ручной коммутации слаботочных цепей управления: запуск, остановка, изменение направления движения, выбор режима работы. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, где требуется надёжное переключение между несколькими состояниями. Подходит для цепей переменного тока до 660 В (50–60 Гц) и постоянного тока до 440 В.

Технические характеристики

• Тип: кулачковый переключатель
• Количество контактов: 2 НО (нормально открытых) + 2 НЗ (нормально закрытых)
• Число положений: 3 (с нейтральным положением)
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Диаметр монтажного отверстия: 22,3 мм
• Количество полюсов: 1
• Управление: поворотная ручка с фиксацией в каждом положении
• Способ монтажа: встраивание в лицевую панель

Совместимость и монтаж

Переключатель КПЕ2122Р устанавливается в подготовленное круглое отверстие диаметром 22,3 мм. Для надёжной фиксации используется резьбовое крепление с гайкой из комплекта. Монтаж допускается только на вертикальных или горизонтальных плоских поверхностях. Устройство не требует дополнительных крепёжных элементов - всё необходимое встроено в корпус. Обязательно проверьте соответствие толщины панели: слишком толстая панель может помешать плотному прилеганию корпуса.

Безопасность и стандарты

Переключатель соответствует требованиям к безопасности для аппаратов управления в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Серия КПЕ прошла испытания на механическую прочность и долговечность переключений. Однако IP40 не защищает от брызг, пыли высокой концентрации или влаги - применение в сырых, пыльных или агрессивных средах недопустимо.

Преимущества

• Фиксированные положения исключают случайное переключение
• Нейтральное положение позволяет безопасно остановить процесс без замыкания цепей
• Один полюс с четырьмя контактами снижает количество компонентов в схеме
• Конструкция обеспечивает длительный срок службы при частых переключениях
• Чёрный цвет корпуса улучшает контрастность с индикацией и снижает блики

Ограничения применения

• Не применяется в цепях мощностью выше 10 А - риск оплавления контактов
• IP40 не защищает от воды, пылевой среды, химических паров - не использовать вне помещений или в зонах с повышенной влажностью
• Не подходит для частого аварийного отключения - не является предохранителем или кнопкой экстренной остановки
• Не рекомендован для импульсных нагрузок с высокими пиковыми токами (например, стартеры двигателей)

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Выкл.”
• Управление направлением вращения двигателя через реверсивную схему
• Активация/деактивация системы подогрева в шкафу управления
• Переключение между двумя источниками питания (основной/резервный) с нейтральной паузой

Практические советы

• При монтаже используйте только отверстие диаметром 22,3 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию
• Проверьте совпадение схемы контактов с вашей аппаратурой: 2 НО и 2 НЗ работают одновременно в зависимости от положения ручки
• Избегайте усилий на ручку в сторону - она поворачивается только вокруг оси; боковые нагрузки могут повредить механизм
• Для обслуживания отключите питание - даже при нейтральном положении возможна подача напряжения на входные клеммы
• При замене аналогичного устройства - сверьте номер модели: КПЕ2122Р (артикул 311138) от КЭАЗ имеет точные габариты и контактную схему, совместимые со старыми сериями КПЕ
