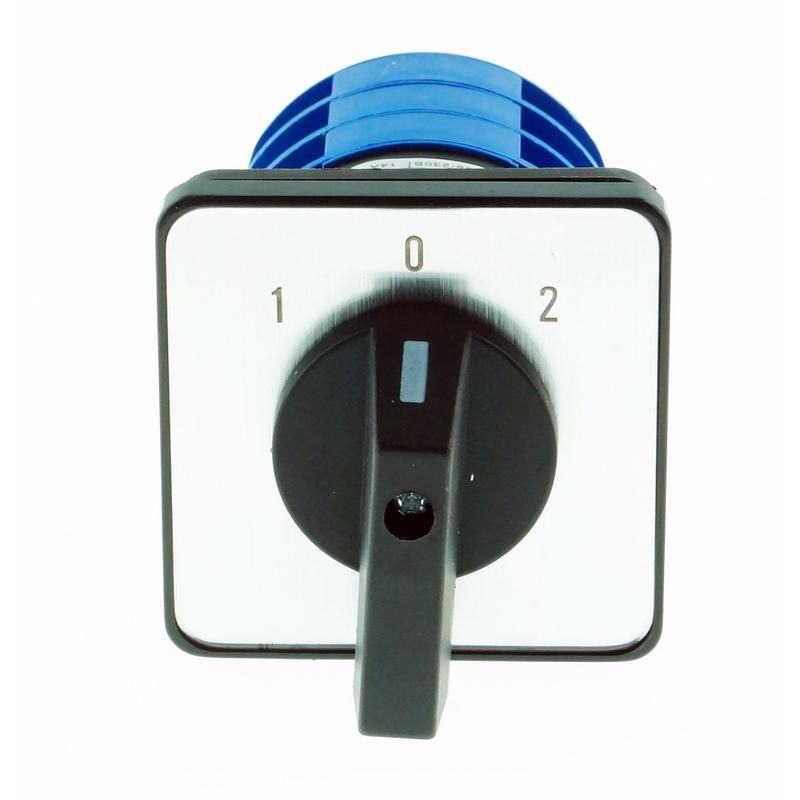

Переключатель кулачковый LW32-125/3 , 125А, 3Р, "1-0-2" | 425042 CHINT

Переключатель кулачковый LW32-125/3, 125 А, 3Р, 1-0-2 от бренда CHINT - это надёжный коммутирующий аппарат для управления трёхфазными цепями с возможностью перехода в нейтральное положение. Подходит для установки в распределительных щитах, используется в системах управления двигателем, контроля и распределения электроэнергии.

Назначение и область применения

Переключатель кулачковый LW32-125/3 предназначен для ручного переключения трёхфазных электрических цепей. Он работает в режимах “включено–выключено–включено” (1-0-2), что позволяет использовать его как:

• Главный выключатель питания оборудования;
• Реверсивный переключатель для изменения направления вращения электродвигателей;
• Выборочное переключение между двумя источниками питания;
• Устройство для подключения измерительных приборов - амперметров, вольтметров;
• Коммутатор для управления пускателями и контакторами.

Область применения - промышленные объекты: станки, конвейеры, насосы, системы вентиляции, где требуется безопасное и наглядное управление питанием.

Технические характеристики

• Номинальный ток: 125 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 380 В (до 440 В по документации производителя) - рассчитан на работу в трёхфазной сети переменного тока;
• Количество полюсов: 3 - все три фазы переключаются одновременно;
• Число положений: 3 (1-0-2) - два рабочих состояния и одно нейтральное (“выкл.”);
• Тип управления: поворотная рукоятка - обеспечивает чёткую механическую фиксацию каждого положения;
• Степень защиты IP20: защищён от доступа пальцами и предметов более 12 мм, но не защищён от пыли и воды - подходит только для внутренней установки в закрытых щитах;
• Тип монтажа: встраиваемый - устанавливается в панель через прямоугольное отверстие;
• Модульная ширина: 79,5 мм - соответствует стандартным габаритам DIN-рейки, занимает около 4 модулей;
• Наличие корпуса: да - пластиковый корпус предотвращает случайное прикосновение к контактам.

Совместимость и монтаж

Переключатель кулачковый LW32-125/3 монтируется в распределительный щит с помощью встраивания. Для установки необходимо вырезать в стенке щита отверстие размером, соответствующий габаритам устройства - рекомендуется свериться с чертежом в техническом паспорте. Клеммы расположены снизу, позволяют подключать медные жилы сечением до 25 мм2. Монтаж допускается только при отключенном питании. После установки рукоятка должна свободно перемещаться между положениями без заеданий.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для коммутационных устройств низковольтного управления. Наличие нейтрального положения снижает риск случайного запуска оборудования. Однако IP20 не обеспечивает защиту от внешних воздействий - использование вне щита или во влажной среде недопустимо. Устройство не имеет функции автоматического отключения при перегрузке - для защиты цепи необходимы дополнительно установленные автоматические выключатели или предохранители.

Преимущества

• Механическая надёжность - кулачковый механизм не требует обслуживания и служит десятки тысяч циклов;
• Чёткая визуальная индикация положения - рукоятка легко определяет текущее состояние (вкл./выкл.) даже в условиях плохой освещённости;
• Высокая коммутационная способность - способен отключать нагрузку до 125 А без дугового замыкания благодаря специальной камере гашения;
• Совместимость со стандартными щитами - ширина 79,5 мм позволяет легко разместить в типовых компактных распределительных щитах;
• Экономичность - цена ниже аналогов с автономной защитой, так как выполняет только функцию ручного переключения.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивной среды - IP20 не защищает от попадания жидкости и частиц;
• Не является защитным устройством - нельзя использовать вместо автомата или УЗО;
• Не подходит для частого включения/отключения (более 10–15 раз в час) - высокая механическая нагрузка сокращает срок службы;
• Требуется ручное управление - не совместим с автоматическими системами управления без дополнительных реле;
• Не предназначен для работы с постоянным током - только переменный ток до 440 В.

Примеры использования

• На станке ЧПУ: переключение между основным и резервным источником питания;
• На конвейере: реверс движения ленты путём переключения фаз;
• В системе вентиляции: выбор между работой на низкой и высокой скорости через два пускателя;
• В испытательном стенде: подключение вольтметра к разным точкам цепи;
• В распределительном щите: главный рубильник перед группой автоматических выключателей.

Практические советы

• При выборе убедитесь, что посадочный диаметр отверстия в щите точно соответствует габаритам LW32-125/3 - 79,5 мм; если отверстие меньше - потребуется доработка;
• Перед первым включением проверьте, чтобы рукоятка двигалась плавно - заедание указывает на деформацию корпуса или неправильную сборку;
• Для долговечности не используйте силу при переключении - механизм сам фиксируется в каждом положении;
• При работе с мощными двигателями обязательно сочетайте этот переключатель с тепловым реле и автоматическим выключателем;
• При необходимости замены - отключите питание, снимите клеммы, открутите фиксаторы сзади и вытащите устройство из щита.
