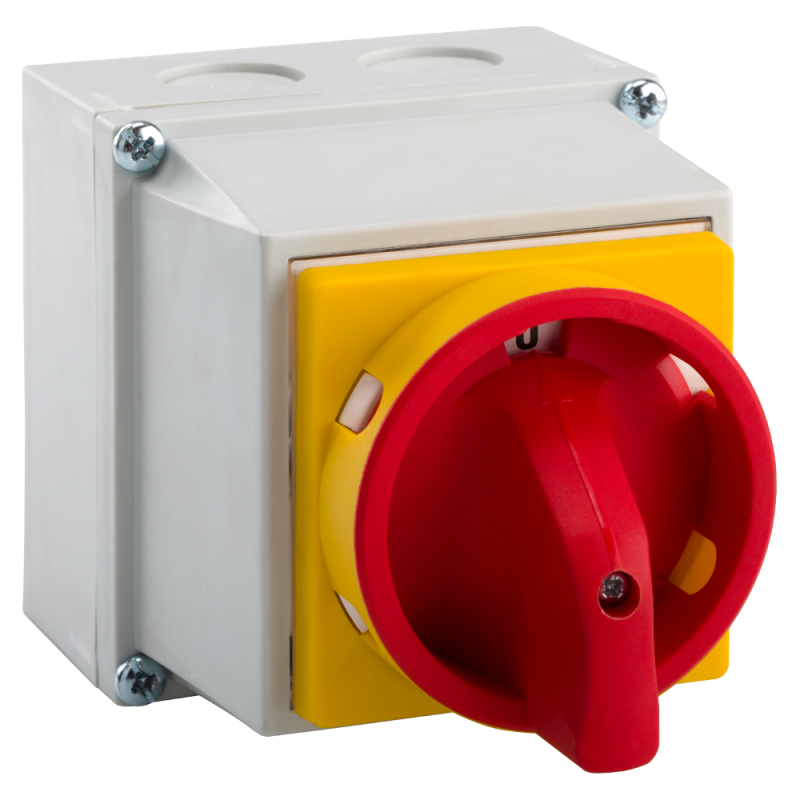

Переключатель кулачковый OptiSwitch 4G16-92-PK-S25 КЭАЗ 311216

Переключатель кулачковый OptiSwitch 4G16-92-PK-S25 от КЭАЗ - надёжное устройство для коммутации трёхфазных цепей с возможностью выбора двух положений и наличием нейтрального состояния. Подходит для установки в распределительные щиты и наружного монтажа, обеспечивает защиту IP65. Артикул 311216 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G16-92-PK-S25 предназначен для ручного переключения трёхфазных электрических цепей. Он позволяет безопасно включать, выключать и переводить нагрузку в нейтральное состояние. Применяется в системах управления двигателями, конвейерами, насосами, компрессорами и другим оборудованием, где требуется механический контроль питания. Устройство особенно удобно там, где важна визуальная индикация положения и устойчивость к внешним воздействиям.

Технические характеристики

• Количество полюсов: 4 - управление всеми фазами и нулём одновременно;
• Номинальный ток: 16 А - допустимая постоянная нагрузка без перегрева;
• Максимальное рабочее напряжение переменного тока: 690 В - подходит для промышленных сетей до 690 В;
• Тип элемента управления: поворотная рукоятка - простой и наглядный способ переключения;
• Количество положений: 2 - «Вкл» и «Выкл», с нейтральным положением между ними;
• Степень защиты: IP65 - полностью защищён от пыли и струй воды с любого направления;
• Способ монтажа: винтовой крепёж - фиксация через отверстия в корпусе;
• Конструкция: устройство наружного монтажа - устанавливается на стену или крышку шкафа;
• Размер передней панели: RV001736 - совместим с типовыми рамками и панелями КЭАЗ;
• Комплектное устройство в корпусе - готов к установке без дополнительной сборки;
• Вспомогательные контакты: отсутствуют - только основные полюса, без сигнализации или блокировок.

Совместимость и монтаж

Переключатель кулачковый OptiSwitch 4G16-92-PK-S25 монтируется в распределительные щиты или на наружную поверхность оборудования. Для установки используются четыре винта через отверстия в корпусе. Размер передней панели RV001736 соответствует стандартным отверстиям в панелях КЭАЗ, что упрощает замену аналогичных моделей. Монтаж требует отключения питания и соблюдения правил безопасности. Нельзя использовать в условиях постоянного погружения в жидкости - IP65 не гарантирует герметичность при длительном подводе воды.

Безопасность и стандарты

Устройство соответствует требованиям к промышленному оборудованию по степени защиты IP65, что делает его пригодным для работы в запылённых, влажных и агрессивных средах. Конструкция исключает случайное включение благодаря нейтральному положению рукоятки. Соответствие нормам безопасности обеспечивается конструкцией контактной группы и материалами корпуса, применяемыми в серии OptiSwitch 4G.

Преимущества

• Наличие нейтрального положения снижает риск ошибочного включения при обслуживании;
• Защита IP65 позволяет использовать в сложных условиях - на открытых площадках, в цехах с мойкой оборудования;
• Компактный и цельный корпус уменьшает время монтажа и исключает необходимость сборки;
• Чёткая фиксация рукоятки в каждом положении даёт уверенность в состоянии переключателя;
• Совместимость с панелями КЭАЗ упрощает замену старых устройств без доработки шкафа.

Ограничения применения

• Не предназначен для частого переключения - не рассчитан на работу в режиме частотного регулирования;
• Отсутствие вспомогательных контактов не позволяет использовать его для автоматизации или сигналов;
• Не рекомендован для установки внутри закрытых металлических ящиков без вентиляции - возможен перегрев при длительной работе на пределе тока;
• Не подходит для цепей постоянного тока выше 48 В - указаны параметры только для переменного тока.

Примеры использования

• Управление питанием трёхфазного электродвигателя на конвейере - включение/выключение с нейтральной паузой для проверки;
• Переключение между двумя источниками питания в резервной системе - ручной выбор активной линии;
• Коммутирование насосной станции в водопроводной системе - защита от случайного запуска при ремонте;
• Использование в качестве главного рубильника в распределительном щите на производстве.

Практические советы

• При монтаже используйте только подходящий момент затяжки винтов - переусердствовать нельзя, чтобы не деформировать корпус;
• Обязательно отключите питание перед работой - даже в нейтральном положении есть опасность прикосновения к токоведущим частям;
• Проверьте соответствие посадочного отверстия (RV001736) перед заменой - не все панели совместимы;
• Если нужна сигнализация состояния, добавьте отдельный индикатор - этот переключатель не имеет встроенных контактов для этого;
• Для условий с высокой влажностью периодически осматривайте рукоятку и контакты - хотя IP65 защищает от брызг, конденсат может образовываться внутри.
