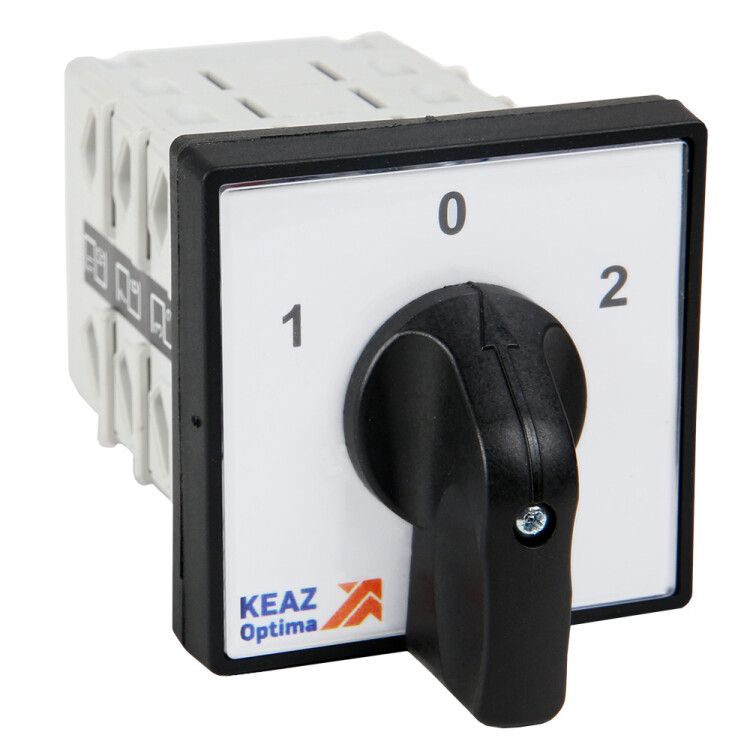

Переключатель кулачковый OptiSwitch 4G10 468 U R014 КЭАЗ 358069

Переключатель кулачковый 4-полюсный 2-позиционный 10А 690В встраиваемый, щитовой, степень защиты IP44 от КЭАЗ (артикул 358069) предназначен для коммутации силовых и управляющих цепей в распределительных щитах. Устройство обеспечивает надёжное переключение нагрузки с высоким ресурсом благодаря использованию серебряных контактов и металлическому валу.

Назначение и область применения

Переключатель кулачковый 4-полюсный 2-позиционный 10А 690В встраиваемый, щитовой, степень защиты IP44 применяется для ручного управления электродвигателями, переключения схем «звезда–треугольник», изменения направления вращения, коммутации вспомогательных цепей и управления сигналами. Подходит для установки в распределительных щитах промышленного оборудования: станков, конвейеров, сварочных аппаратов, систем автоматизации.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В переменного тока (50–60 Гц), 440 В постоянного тока
• Количество полюсов: 4
• Число положений переключателя: 2 (с возможностью нейтрального положения)
• Степень защиты: IP44 (защита от предметов >1 мм и брызг воды со всех сторон)
• Конструкция: встраиваемое устройство с монтажной платой
• Размер передней панели: 48×48 мм
• Тип рукоятки: поворотная
• Количество контактов: 0 (коммутация осуществляется внутренними контактными группами)
• Возможность измерения между фазами: да

Совместимость и монтаж

Переключатель кулачковый 4-полюсный 2-позиционный 10А 690В встраиваемый, щитовой, степень защиты IP44 монтируется в панель через отверстие 48×48 мм. Монтаж выполняется на монтажную плату с помощью фиксирующего крепления. Зажимы расположены под углом 45° - это упрощает подключение проводов даже в плотном щите. Невыпадающие винты клемм позволяют выполнять монтаж быстрее и безопаснее, предотвращая потерю крепёжа.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для коммутационных аппаратов в промышленных сетях. Применение серебра в контактных группах снижает риск залипания и нагрева при многократных операциях. Конструкция обеспечивает механическую устойчивость и предотвращает случайное открытие при вибрации. Степень защиты IP44 допускает использование в помещениях с повышенной влажностью, но не рекомендует эксплуатацию во внешних условиях или в средах с прямым воздействием воды.

Преимущества

• Контакты из серебра обеспечивают долгий срок службы при частых включениях и отключениях
• Металлический вал гарантирует точность и жесткость переключения, исключая люфт
• Возможность реализации до 24 коммутирующих цепей в одном корпусе - экономия места в щите
• Угол 45° клемм упрощает прокладку и фиксацию проводов
• Невыпадающие винты клемм снижают риск потери деталей при сборке
• Поддерживается изготовление нестандартных вариантов по запросу - можно адаптировать под специфические схемы управления

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды, пылевых выбросов или агрессивных химических сред - IP44 недостаточно для таких условий
• Номинальный ток 10 А ограничивает применение в цепях мощностью выше 6,9 кВт при 690 В - для больших нагрузок требуется другой тип устройства
• Отсутствие автономного возврата в нейтральное положение - рукоятка остаётся в установленном положении после действия
• Не используется как замена автоматического выключателя - не имеет функций защиты от перегрузки или короткого замыкания

Примеры использования

• Переключение режимов «звезда–треугольник» трёхфазного двигателя насоса
• Выбор направления вращения ленточного конвейера
• Ручное управление питанием сварочного аппарата
• Коммутация цепей сигнализации и контроля в пульте управления
• Выполнение последовательных операций в цепях автоматики с несколькими состояниями

Практические советы

• При проектировании щита учтите габариты 48×48 мм и необходимость свободного доступа к рукоятке
• Для длительной эксплуатации проверяйте затяжку клемм каждые 6–12 месяцев - особенно при вибрациях
• Если нужна более высокая защита (например, IP65), рассмотрите другие модели серии OptiSwitch - они поддерживают модификацию
• При подключении используйте провода сечением до 2,5 мм2 - соответствуют классу клемм
• Для сложных схем с множеством контактов заказывайте нестандартные версии заранее - это сэкономит время на доработках
