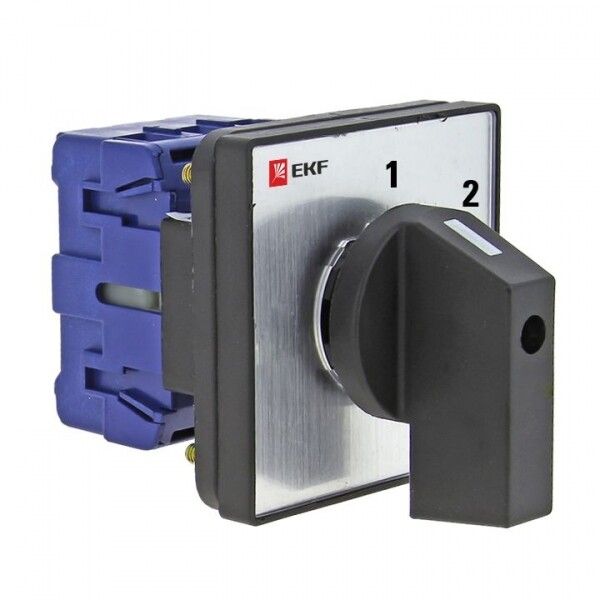

Переключатель кулачковый ПК-1-31 25А 1P "1-2" EKF PROxima | pk-1-31-25

Переключатель кулачковый ПК-1-31 25А 1П '1-2' от EKF PROxima - это однополюсный механический коммутатор для изменения направления тока в цепях переменного тока до 400 В. Подходит для установки на монтажную плату в распределительных щитах, пультах управления и других устройствах с ограниченным пространством.

Назначение и область применения

Переключатель кулачковый ПК-1-31 25А 1П '1-2' предназначен для ручного переключения между двумя состояниями: «вкл./выкл.» или «направление 1 / направление 2». Он используется там, где требуется надёжное и долговечное управление электрической цепью без автоматизации. Применяется в системах управления двигателями, конвейерами, насосами, светильниками и другим оборудованием, требующим ручного выбора режима работы.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, 50/60 Гц;
• Количество полюсов: 1 - коммутирует одну фазу цепи;
• Количество положений: 2 - переключает между двумя фиксированными состояниями;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Способ монтажа: на монтажную плату - крепится через отверстия в печатной плате или металлическом основании;
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями для модульных устройств;
• Модульная ширина: 3 М - соответствует стандартному шагу DIN-рейки (1 М = 17,5 мм);
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Цвет: черный - снижает бликование, подходит для промышленных интерьеров;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и в условиях повышенной влажности;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам для низковольтных систем.

Совместимость и монтаж

Переключатель кулачковый ПК-1-31 25А 1П '1-2' устанавливается на монтажную плату - не требует DIN-рейки. Для монтажа необходимо просверлить отверстие 48×48 мм в панели. Клеммы находятся снизу, к ним подводятся провода сечением до 2,5 мм2. Рычаг поворотный обеспечивает чёткую фиксацию в двух положениях. Устройство не имеет зажимов для кабелей - провода фиксируются винтовыми клеммами. Совместим с другими изделиями серии EKF PROxima, имеющими аналогичный форм-фактор.

Безопасность и стандарты

Переключатель кулачковый ПК-1-31 25А 1П '1-2' соответствует ГОСТ Р 50030.3-99, что гарантирует безопасность при работе в бытовых и промышленных сетях. Конструкция исключает случайное замыкание - рычаг жестко фиксируется в каждом положении. Наличие высокого содержания серебра в контактах снижает риск нагрева и окисления. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице или в местах с пылевыми выбросами.

Преимущества

• Высокая надёжность контактов благодаря увеличенной доле серебра - меньше искрения и износ;
• Удобный поворотный рычаг - легко оперировать даже в перчатках;
• Малые габариты (48×48 мм) - экономия места в компактных щитах;
• Совместимость с модульной системой - можно использовать рядом с автоматами и реле;
• Устойчивость к перепадам температур - работает в холодных и теплых цехах.

Ограничения применения

• Не предназначена для автономного использования вне щита - требует корпуса или панели;
• IP20 не допускает эксплуатацию в сырых, пыльных или агрессивных средах;
• Не подходит для частого включения-выключения более 1000 раз в час - возможен износ контактов;
• Только одно положение «вкл.» и одно «выкл.» - нельзя выбрать три или более состояний;
• Не имеет индикации состояния - пользователь должен ориентироваться по положению рычага.

Примеры использования

• Переключение направления вращения маломощного электродвигателя конвейера;
• Выбор режима работы насоса: «основной» / «резервный»;
• Ручное управление освещением в мастерской - два уровня яркости или две группы ламп;
• Изменение полярности питания в тестовых стендах;
• Управление пускателем в пульте управления станка.

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен полностью войти, чтобы рычаг свободно двигался;
• Затягивайте клеммы усилием 0,5–0,7 Нм - переусилие повредит медные контакты;
• Не используйте в местах с вибрацией выше 1g - возможен самопроизвольный сброс положения;
• Для длительной службы рекомендуется периодически проверять состояние контактов - особенно при частых переключениях;
• Если нужна защита от пыли и влаги - выбирайте модель ПК-3 с IP54 вместо ПК-1-31.
