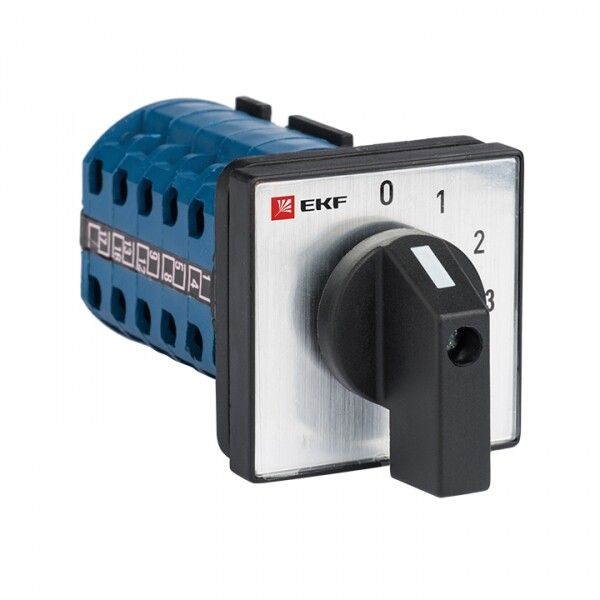

Переключатель кулачковый ПК-1-101 1п 32А "0-1-2-3" EKF pk-1-101-32

Переключатель кулачковый ПК-1-101 32А 1P «0-1-2-3» от EKF PROxima - это однополюсный механический выключатель с четырьмя фиксированными положениями, предназначенный для ручного коммутирования цепей переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с ограниченным пространством.

Назначение и область применения

Переключатель кулачковый ПК-1-101 32А 1P «0-1-2-3» используется для ручного включения и отключения электрической цепи с возможностью выбора одного из трёх рабочих состояний и нулевого (обесточенного) положения. Каждое положение рукоятки замыкает один из четырёх контактов, что позволяет последовательно подключать различные нагрузки или режимы работы. Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и другом оборудовании, где требуется простое и надёжное управление цепью без сложной электроники.

Технические характеристики

• Номинальный ток: 32 А - способен безопасно коммутировать нагрузки до этой величины в цепях переменного тока;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока частотой 50/60 Гц;
• Количество положений: 4 (0–1–2–3) - одно из них нейтральное («0»), остальные три активируют соответствующие контакты;
• Количество переключающих контактов: 4 - каждый положение рукоятки замыкает отдельный контакт;
• Количество полюсов: 1 - управляет одной электрической цепью;
• Количество нормально открытых (НО) контактов: 0 - все контакты работают как замыкающие;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Размер передней панели: 64×64 мм - совместим со стандартными отверстиями для монтажа в щитах;
• Модульная ширина: 4 М - соответствует стандартному модулю для DIN-рейки (18 мм × 4 = 72 мм, но монтаж осуществляется через панель, а не рейку);
• Тип элемента управления: поворотная рукоятка - обеспечивает чёткую визуализацию текущего положения;
• Конструкция: встраиваемое устройство - устанавливается в отверстие панели, корпус остаётся внутри.

Совместимость и монтаж

Переключатель кулачковый ПК-1-101 32А 1P «0-1-2-3» монтируется методом переднего крепления: вставляется в прямоугольное отверстие 64×64 мм в лицевой панели щита или пульта, после чего фиксируется с помощью двух зажимных гаек с тыльной стороны. Для монтажа не требуются DIN-рейка или специальные крепёжные профили - достаточно подготовленного отверстия. Подключение проводов выполняется к клеммам снизу и сбоку корпуса. Обязательно соблюдайте посадочный размер 64×64 мм - меньшее отверстие не позволит установить переключатель, большее потребует дополнительной герметизации или рамки.

Безопасность и стандарты

Переключатель кулачковый ПК-1-101 32А 1P «0-1-2-3» соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных устройств. Серия EKF PROxima проходит внутренние тестирования на долговечность контактов и термическую стабильность. Однако IP20 не допускает использование в условиях высокой влажности, запылённости или на улице - для таких задач следует выбирать модели с более высокой степенью защиты, например, ПК-3.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы при частых включениях;
• Чёткая фиксация каждого положения предотвращает случайные переключения;
• Наличие нейтрального положения «0» даёт возможность полностью отключить цепь без риска неверного подключения;
• Удобная визуальная индикация положения рукоятки - легко определить, какой режим активирован;
• Простая конструкция без электроники делает переключатель отказоустойчивым даже в экстремальных температурных условиях.

Ограничения применения

• Не предназначен для работы в условиях влажности, пыли, агрессивных сред - IP20 не обеспечивает защиту от жидкости;
• Не подходит для частого коммутирования токов выше 32 А - риск сваривания контактов и выхода из строя;
• Не имеет функции автоматического отключения - требует постоянного контроля оператора;
• Не может использоваться в качестве выключателя нагрузки для трёхфазных цепей - для этого нужны модели ПК-2 или ПК-3;
• Требует наличия отверстия 64×64 мм - нельзя установить в стандартные DIN-корпуса без доработки панели.

Примеры использования

• Выбор режима работы станка: «0» - выключен, «1» - медленный ход, «2» - нормальный режим, «3» - аварийный режим;
• Управление несколькими насосами в системе охлаждения - каждое положение включает другой насос;
• Ручной перевод системы освещения между тремя сценариями (рабочий, вечерний, аварийный) с возможностью полного отключения;
• Контроль питания вспомогательных цепей в пульте управления - например, включение/отключение сигнализации, вентилятора, подсветки.

Практические советы

• Перед монтажом проверьте соответствие размера отверстия - 64×64 мм - чтобы избежать деформации корпуса при установке;
• Используйте кабели с сечением, соответствующим току 32 А (минимум 4–6 мм2 меди), чтобы избежать нагрева;
• Не используйте переключатель в цепях с реактивной нагрузкой (например, мощные двигатели) без дополнительной защиты - он не является выключателем нагрузки;
• При необходимости многократного переключения регулярно проверяйте состояние контактов - особенно при работе с индуктивными нагрузками;
• Для защиты от внешних факторов (пыль, влага) рекомендуется устанавливать переключатель внутри закрытого щита с классом защиты не ниже IP54.
