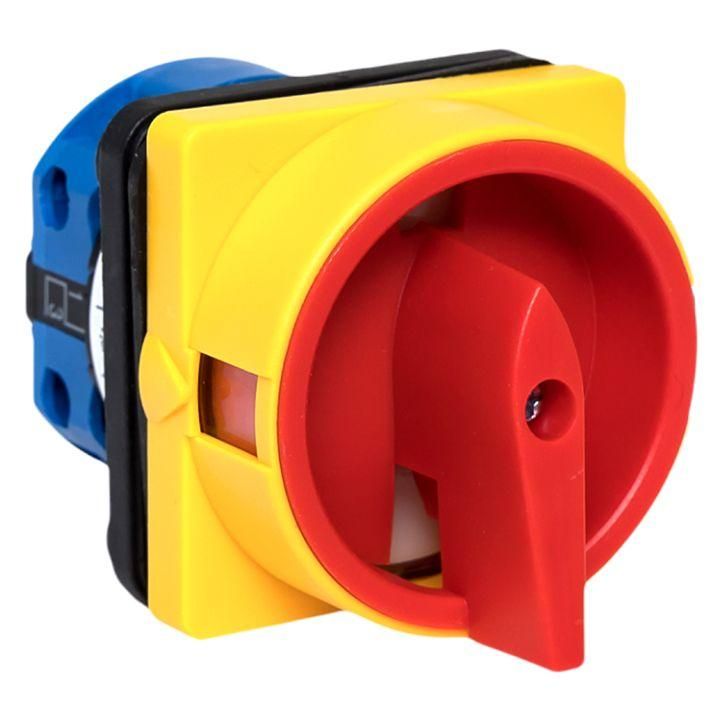

Переключатель кулачковый ПК-1-21 10А 1P "1-0-2" с блокировкой IP65 PROxima |pk-1-21-10-a65| EKF

Переключатель кулачковый ПК-1-21 10А 1P "1-0-2" с блокировкой IP65 от EKF - это надёжный механический коммутатор с трёхпозиционной схемой "1-0-2" и защитой IP65, предназначенный для управления электрическими цепями в промышленных щитах, пультах управления и испытательных стендах.

Назначение и область применения

Переключатель кулачковый ПК-1-21 10А 1P "1-0-2" с блокировкой IP65 используется для переключения электрических цепей между двумя рабочими состояниями и нейтральным положением. Применяется в системах диспетчеризации, управления оборудованием, распределении энергии, на сварочных установках, в испытательных стендах и на пультах управления. Может выполнять функции выключателя-разъединителя - обеспечивает физическое отключение цепи для обслуживания.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка при длительной работе;
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, 50 Гц;
• Число полюсов: 1 - управляет одной электрической цепью;
• Число положений: 3 ("1-0-2") - два активных режима + нейтральное (выключенное);
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без риска случайного включения;
• Степень защиты: IP65 - герметичный корпус защищает от пыли и струй воды из любого направления;
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф через отверстие;
• Материал контактов: высокое содержание серебра - снижает переходное сопротивление и увеличивает срок службы в условиях вибраций и влажности.

Совместимость и монтаж

Переключатель кулачковый ПК-1-21 10А 1P "1-0-2" с блокировкой IP65 предназначен для установки в панели с отверстием соответствующего размера - типовой посадочный диаметр совместим со стандартными кулачковыми переключателями EKF. Для монтажа требуется предварительно просверлённое отверстие в металлическом или пластиковом щите. Клеммы рассчитаны на провода сечением до 2,5 мм2. Устройство имеет встроенную блокировку - предотвращает случайное переключение при вибрациях или ударах. Подключение выполняется в соответствии с принципиальной схемой: вход - на один контакт, выходы - на два других, нейтральное положение - разрыв цепи.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и степени защиты IP65, что делает его пригодным для работы в помещениях с повышенной запылённостью или влажностью. Номинальное напряжение 400 В и ток 10 А обеспечивают безопасную работу в бытовых и промышленных сетях согласно ГОСТ Р 50030.5.1. Серебросодержащие контакты снижают риск нагрева и возникновения дуги при коммутации.

Преимущества

• Высокая надёжность благодаря серебряным контактам - меньше износа и долгий срок службы;
• Защита IP65 - можно использовать в сложных условиях: цехах, на открытых площадках, рядом с источниками брызг;
• Нейтральное положение "0" - гарантирует полное отключение цепи для безопасности при ремонте;
• Фиксация в каждом положении - исключает самопроизвольное переключение;
• Простота замены - совместим с другими моделями серии ПК от EKF.

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является автоматическим выключателем; рекомендовано не более 10–15 циклов в час;
• Не подходит для цепей постоянного тока выше 48 В - только для переменного тока 50 Гц;
• Не следует использовать в средах с агрессивными химическими веществами - хотя IP65 защищает от пыли и воды, он не противостоит кислотам и растворителям;
• Ограниченная мощность: 10 А - не годится для управления двигателями мощнее 4–5 кВт без дополнительных контакторов.

Примеры использования

• Выбор режима работы станка: "1" - нормальный ход, "0" - останов, "2" - ручной контроль;
• Переключение питания между основным и резервным источником в пульте управления;
• Отключение сварочного аппарата перед заменой электродов;
• Локальная коммутация в испытательном стенде для проверки оборудования под разными напряжениями.

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует габаритам переключателя - иначе нарушится степень защиты IP65;
• Используйте кабельные вводы с уплотнителями для подвода проводов - сохранят герметичность;
• Проверьте соответствие нагрузки: если ток потребления устройства превышает 8 А, лучше предусмотреть запас;
• При использовании в вибрирующих зонах регулярно осматривайте крепление и состояние контактов - даже с блокировкой возможна эрозия;
• Запасные части и аналоги легко найти в серии ПК от EKF - артикул pk-1-21-10-a65 однозначно идентифицирует модель.
