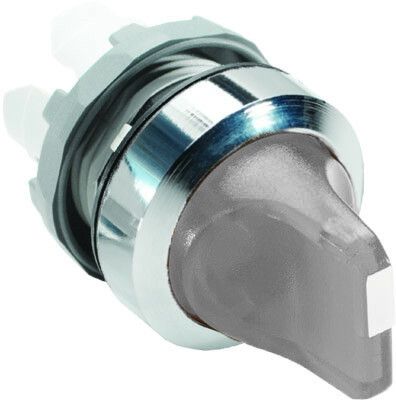

Переключатель 3-х поз. M3SS1-21С прозр. ABB 1SFA611210R2108

Переключатель трехпозиционный с подсветкой (только корпус) с фиксацией, короткая ручка, прозрачный, M3SS1-21C от ABB предназначен для ручного управления технологическим оборудованием и индикации состояния цепей. Этот элемент светосигнальной аппаратуры устанавливается в панели управления и работает в сложных условиях благодаря защите IP66.

Назначение и область применения

Переключатель M3SS1-21C используется для выбора одного из трёх режимов работы оборудования: например, «Включено» / «Выключено» / «Автоматическое управление». Прозрачный корпус позволяет видеть состояние подсветки, что удобно при диагностике. Подходит для установки на щитах управления станков, конвейеров, насосных систем и других промышленных устройств. Поскольку это только корпус, требуется отдельно приобрести механизм переключения и источник подсветки.

Технические характеристики

• Тип управления: поворотная рукоятка с механической фиксацией в каждой из трёх позиций
• Подсветка: есть - обеспечивает визуальную индикацию активного положения
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Диаметр монтажного отверстия: 22 мм - совместим с типовыми креплениями
• Форма корпуса: овальная - оптимальна для компактных панелей
• Материал переднего кольца: пластик - устойчив к химическому воздействию
• Рабочий ток: переменный и постоянный (AC/DC) - универсальное применение
• Температурный диапазон: от -25 C до +70 C - работает в холодных и жарких помещениях

Совместимость и монтаж

M3SS1-21C - это только корпус. Для полноценной работы необходимо установить внутрь совместимый переключающий механизм и лампу/LED-элемент подсветки. Монтаж осуществляется через круглое отверстие диаметром 22 мм. Переднее кольцо фиксируется зажимами внутри панели. Убедитесь, что глубина панели достаточна для размещения механизма. Кабельные входы не предусмотрены - провода подводятся отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленной автоматизации. Степень защиты IP66 гарантирует надёжную работу в запылённых, влажных и моющихся средах. Произведено компанией ABB - производителем, соблюдающим международные нормы IEC и EN.

Преимущества

• Чёткая фиксация в трёх позициях предотвращает случайное переключение
• Прозрачный корпус обеспечивает хорошую видимость подсветки даже при плохом освещении
• Узкий профиль и овальная форма экономят место на панелях
• Широкий температурный диапазон позволяет использовать в неотапливаемых помещениях
• Пластиковое переднее кольцо не corrode и не деформируется под нагрузкой

Ограничения применения

• Не является готовым изделием - требует самостоятельной сборки с механизмом и подсветкой
• Не рассчитан на частые операции более 10 раз в минуту - возможен износ контактов
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex
• Нет встроенных клемм - требуется внешняя коммутация

Примеры использования

• Выбор режима работы станка: «Ручной» / «Автоматический» / «Обслуживание»
• Управление системой вентиляции: «Выкл.» / «Низкая скорость» / «Высокая скорость»
• Индикация состояния аварийного отключения на линии производства
• Пульт управления насосной станцией в канализационном коллекторе

Практические советы

• При заказе проверьте совместимость механизма переключения с диаметром 22 мм - используйте оригинальные компоненты ABB
• Для долгой службы подсветки выбирайте LED-элементы с напряжением, соответствующим вашей сети
• При монтаже в металлической панели убедитесь, что корпус не замыкает фазу - изолируйте контактные части
• Не затягивайте крепления слишком сильно - пластиковое кольцо может треснуть
• M3SS1-21C можно использовать в паре с другими элементами серии светосигнальной аппаратуры ABB для единого дизайна панели
