Переключатель SB4 с подсветкойв сборе 22мм 3поз. фиксацией металл 24В DC 1НО+1НЗ зел. SE SB4BK133B5 APC

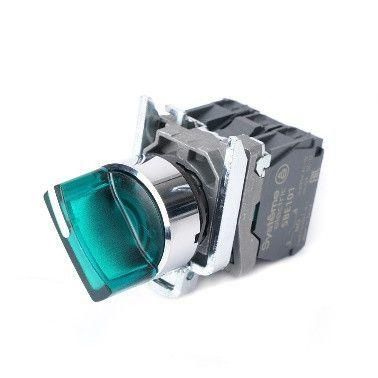

Переключатель SB4 с подсветкой в сборе 22мм 3-позиционный с фиксацией металлический 24В DC 1НО+1НЗ зеленый SE - это надёжный коммутирующий аппарат с индикацией состояния, предназначенный для управления и сигнализации на промышленном оборудовании. Бренд Systeme Electric и артикул sb4bk133b5 гарантируют совместимость со стандартными решениями системы управления.

Назначение и область применения

Переключатель SB4 с подсветкой в сборе используется для ручного управления режимами работы оборудования: запуск, остановка, выбор режима. Трёхпозиционная конструкция позволяет задавать три четких состояния с механической фиксацией. Подсветка зелёной кнопки указывает на активное положение, что особенно важно в условиях плохой видимости или высокого уровня шума. Применяется в пультах управления станков, конвейеров, систем автоматизации, щитах распределения и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип контактов: винтовые зажимы для проводов до 2,5 мм2
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Цвет кнопки: зелёный
• Цвет переднего кольца: хромированный
• Управление: поворотная рукоятка короткого типа
• Фиксация: механическая, трёхпозиционная
• Материал корпуса: металл
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Комплект включает переднее хромированное кольцо - оно обеспечивает плотную посадку и эстетичный внешний вид. Лампа подсветки уже установлена внутри, её питание осуществляется напрямую от цепи 24 В. Для подключения используйте винтовые клеммы - они подходят для медных жил сечением до 2,5 мм2. Перед установкой проверьте соответствие толщины панели: максимальная допустимая толщина не указана, но типовая для таких устройств - до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным устройствам управления по степени защиты IP66. Металлический корпус обеспечивает устойчивость к механическим воздействиям. Подсветка работает от безопасного низкого напряжения 24 В, что снижает риск поражения током. Гарантийный срок составляет 2 года - подтверждает долговечность конструкции.

Преимущества

• Подсветка встроена и не требует внешних модулей - экономит место и время монтажа
• Металлический корпус выдерживает вибрацию, удары и агрессивную среду
• Чёткая фиксация в каждой из трёх позиций исключает случайное переключение
• Зелёный цвет кнопки соответствует стандарту IEC 60073 для обозначения “вкл” или “нормальное состояние”
• Комплексная сборка - всё необходимое в одном корпусе: лампа, кольцо, контактная группа

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C или выше +70 C - данные не указаны, но для аналогичных изделий серий SB4 такие пределы типичны
• Напряжение 24 В - нельзя использовать в сетях 110–230 В без преобразователя
• Контакты рассчитаны на слабые нагрузки - не предназначены для коммутации силовых цепей свыше 5 А
• Отсутствуют дополнительные контакты - нельзя расширить функционал без внешней логики

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Активация аварийного режима на конвейере
• Управление освещением в шкафу управления
• Сигнализация готовности к запуску на линии производства
• Локальный контроль насоса или вентилятора в системе HVAC

Практические советы

• При монтаже в панель используйте уплотнительное кольцо, если толщина панели меньше 5 мм - чтобы избежать люфта
• Проверьте полярность при подключении 24 В DC - неверная полярность может повредить лампу подсветки
• Для длительной эксплуатации в пыльной среде регулярно протирайте поверхность - хотя IP66 защищает внутренние части, грязь на кольце затрудняет управление
• Если требуется более яркая подсветка - можно заменить лампу на LED-аналог с тем же напряжением 24 В, но соблюдайте габариты
• Не применяйте этот переключатель в качестве главного выключателя - он не имеет функции отключения всей цепи, только коммутацию сигналов
